霍尔电流变送器
型号:YWG-HTD-5-□A□/□

一、概述

    YWG系列霍尔效应变送器,针对霍尔效应变送器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;可以测量任意波形的电流和电压,按用户要求提供标准变送器输出参数(如:DC 0~5V、1~5V、0~20mA、4~20mA等),具有精度高、安装方便、售价低的特点。

    YWG系列霍尔效应变送器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

二、原理

    YWG-HTD-5-□A□/□型电流变送器是一种原边与副边高度电隔离,能将被测直流、交流、脉动电流等信号按线性比例转换成直流电流或直流电压输出的仪器。它具有温度特性好、线性度高、性能稳定、产品可上下开合、安装简便等优点。

三、主要功能与特性

    1、可以测量任意波形的电流,输出端能真实地反映输入端电流或电压的波形参数
    2、采用温度补偿电路进行控制,有效减小温漂对测量精度的影响,确保测量准确
    3、精度高、安装方便、售价低

四、性能指标

过载能力:2倍连续、20倍1秒
准确度:<1.0%N
线性度:优于0.2%
失调电压:电压小于±20mV,电流小于±0.2mA
温度漂移:优于±100ppm/℃
反应时间:小于100ms
频率特性:0~10kHz
工频耐压:AC2kV/min.1mA
工作环境:0~45℃
工作电源:DC12V,DC15V
电源耗电:电压输出≤30mA,电流输出≤30mA+1N
阻燃特性:UL94-V0
执行标准:QB/44160017 113-2002
外壳材料:阻燃塑料(蓝色)
隔离:输入/输出隔离
结构:引脚接线

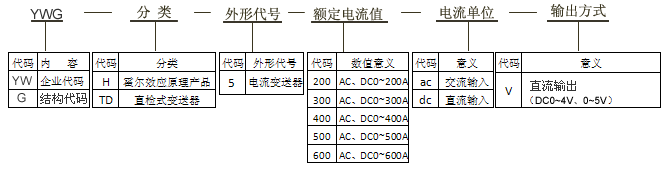

五、产品选型表

六、外形尺寸图

七、注意事项

  1、工作电源、输出端必须正确连接,不能错接;

  2、对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;

  3、原边母线的温度不应超过60℃;

  4、当电流母线填满原边穿线孔时,获得最佳的测量精度;

  5、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;

  6、测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。

  7、选型时,请特别注意输入线的线径及外形尺寸,以选择能满足要求的产品。
