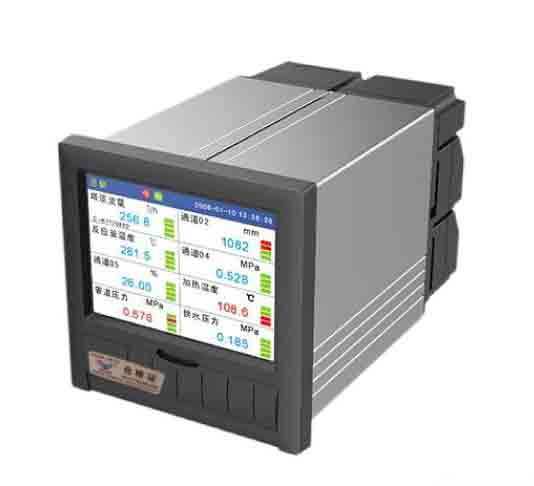

GDV5000A十六通道彩色无纸记录仪(彩屏)
一、概述
GDV5000A系列单色无纸记录仪是我公司依靠其多年的仪器仪表开发、应用经验，在大量征求各行业新老用户意见的基础上，根据我国国情并结合自身多项关键技shu而开发出来的一种新产品。其性能、技shu指标达到了guoji水平。
GDV5000A系列无纸记录仪是采用32位嵌入式CPU芯片，并辅以大规模集成电路、大容量FLASH存储、信号调理、SmartBus总线以及gao分辨率图形液晶显示器的新型化无纸记录仪表。采用320×240彩色（单色）TFT液晶显示屏；支持16路模拟量多信号输入、8路模拟输出、12路报警输出、16路全隔li24VDC配电输出，设定数据与记录数据具掉电保护功能；具有体积小、通道数多、功耗低、精度高、通用性强、运行稳定、可kao性高等 te点。仪表采用USB Host技shu，支持USB 移动存储器的数据读写；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。
GDV5000A系列无纸记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等ge种工业现场。
二、主要功能
| ◇模拟量输入：16路 | ◇24V配电输出：16路 | ◇模拟量输出：8路 |
| ◇数据记录总容量：248Mb | ◇每通道容量：自由分配 | ◇八回路PID控制 |
| ◇报警输出：12个 | ◇数据转存接口：USB2.0 | ◇中文位号输入 |
| ◇掉电/上电时间自动记录 | ◇报警类型、时间自动记录 | ◇流量模型运算功能 |
| ◇流量温压自动补偿 | ◇累积年、月、日、报表 | ◇线性修正功能 |
| ◇小信号切除功能 | ◇组态拷贝功能 | ◇超长历史记录 |
| ◇用户权限管理 | ◇RS-232C/RS-485接口 | ◇上位机分析管理软件 |
三、技shu指标
通道数：1~16通道
输入信号：信号调理模块化、化、通用输入、在线校正，并含DC24V配电
电 流：4～20mA（可配电）0～10mA
电 压：0～20mV、0～100mV、0～5V、1～5V
热 电 阻：Pt100、Cu50
热 电 偶：B、E、J、K、S、T
电阻信号：0～400Ω
脉冲信号：0～30KHz(正弦波，三角波、方波等)
隔li阻抗：20MΩ@500V
输出：电流：4～20mA，负载能力500Ω
通讯：标准RJ11通讯口，遵循RS232/485/CAN协议，波 te率：57600
报警：zui多12个无源接点（无源继电器触点：30VDC，1A/220AC，1A）
精度：实时 显示：±0.2% F.S.；
曲线 显示：±0.5%；
追忆 精度：±0.5%；
共模yi制比：>120dB；
串模yi制比：>50dB；
记录间隔：1秒至48秒，共分八档：1/2/4/8/12/24/36/48秒。
记录时间：记录时间的长短与FLASH存储器容量、记录间隔和输入点数有关，计算公式如下：
根据上面的公式不难算出，记录时间zui短36天，zui长12年。
屏幕：分辨率：160x128，刷新频率：1Hz
辅助电源：85～265VAC,45～55Hz
开孔尺寸：138 mm×138 mm
净重：≤2.0Kg
防护等ji: IP65
保存条件：温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
工作条件：温度：0～45℃ 湿度：10%～85%RH（无凝结）
四、产品选型
| GDV5000A | 彩屏无纸记录仪 | |||||||||||
| 外形尺寸 | 1 | 150×150×200 mm，1～8通道，基体含仪表本体、1个输入、64M内存 | ||||||||||
| 2 | 150×150×250 mm，9～16通道，基体含仪表本体、1个输入、64M内存 | |||||||||||
| 模拟输入通道数量 | 01～12 | 1～12通道建议选用GDV5000系列 | ||||||||||
| 13~16 | 13～16通用模拟量输入通道 | |||||||||||
| 模拟输出通道数量 | 0 | 无模拟量输出 | ||||||||||
| 1 | 1路模拟量输出，0～10/4～20mA可设 | |||||||||||
| … | … … | |||||||||||
| 8 | 8路模拟量输出，0～10/4～20mA可设 | |||||||||||
| 报警输出数量 | 00 | 无继电器输出 | ||||||||||
| 01 | 1个继电器输出 | |||||||||||
| … | … … | |||||||||||
| 12 | 12个继电器输出 | |||||||||||
| 存贮容量 | 064 | 64M存储容量 | ||||||||||
| 128 | 128M存储容量 | |||||||||||
| 248 | 248M存储容量 | |||||||||||
| PID调节功能 | 0 | 无PID调节功能 | ||||||||||
| 1 | 含PID调节功能（不含通道） | |||||||||||
| 流量补偿、累积功能 | 0 | 无补偿、累积功能 | ||||||||||
| 1 | 含多种累积补偿功能 | |||||||||||
| 通讯功能 | 0 | 无通讯接口 | ||||||||||
| 1 | RS232通讯接口 | |||||||||||
| 2 | RS485通讯接口 | |||||||||||
| USB转存功能 | 0 | 无USB接口 | ||||||||||
| 1 | USB接口+U盘 | |||||||||||
| 电源 | A | 220VAC供电 | ||||||||||
| D | 24VDC供电 | |||||||||||
| 附件 | 微型打印机（含电源）（订货号：CT3611） | |||||||||||
| 记录仪上位管理软件（订货号：CT3411） | ||||||||||||
| RS485/RS232转换模块（订货号：CT3511） | ||||||||||||
| *注：输入输出通道数之和zui多为16，当输入有脉冲量时需注明。 | ||||||||||||
注：如流量积算需温度、压力补偿时，应加选温度、压力补偿输入通道各一个。
