GDV5000十二通道彩色无纸记录仪
一、概述
GDV5000十二通道输入彩色无纸记录仪是上海涌纬自控成套设备有限公司研发生产的新产品，它具有可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔li配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、主要 te点
系统
◇采用新大规模集成电路，guoji名厂元器件精心设计；
◇采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
◇5.7英寸jin口SHARP320X240点阵TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；
◇全隔li输入，可输入多种信号，无需跳线，通过软件组态即可；
◇新型开关电源，85VAC~265VAC范围内正常工作；
◇集成硬件实时时钟，掉电情况下时钟也能准确运行；
◇提供变送器+24VDC隔li配电；
◇全铝密封外壳及内部屏蔽板，保障仪表在恶劣环境中正常工作；
◇大容量FLASH闪存芯片存贮历史数据，掉电不丢失数据；
◇12路继电器报警输出。
信号
◇可输入多种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
◇信号全量程精度±0.2%
◇通道间完全隔li
◇可提供隔li配电
◇提供标准4-20mA输出
软件
◇中文菜单组态、显示工程位号，工程单位。软件密码锁保障用户组态an全；
◇工程量显示数值范围宽，可显示5位数值：-9999~19999；
◇报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录zui近的15条报警信息；
◇支持流量累积功能；
◇4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◇支持真空度ke学计数法显示；
◇曲线走纸方式可设定横向或纵向；
◇每4组曲线显示可以自由组合，自定义曲线颜色；
◇内置GB2312二ji汉字字库（6500汉字）；
◇全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、 tesu符号、上下标等选择输入，采用guoji标准编码，解决 tesu单位及汉字位号的输入问题；
◇汉字位号、单位自定义组合输入。
通讯
◇标准串行通讯接口：RS-485和RS-232C；
◇支持标准Modbus RTU通讯协议，标准Modbus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行zhuan业组态软件，无需zhuan用驱动；
◇使用USB2.0接口转存和备份历史记录，支持256M、512M、1G优盘；
◇支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件；
◇外接微型打印机，可手动打印数据、曲线#8a87fc，自动定时打印数据，满足用户现场打印的需要。
三、主要技shu指标
◇输入种类及测量量程、精度
输入种类 |
量程 |
测量量程 |
精度 |
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
0~100mV |
-9999~19999 |
±0.2% |
||
0~5V |
-9999~19999 |
±0.2% |
||
1~5V |
-9999~19999 |
±0.2% |
||
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
4~20mA |
-9999~19999 |
±0.2% |
||
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|||
B |
0~1820.0℃ |
±2℃ |
||
K |
-50.0~1372.0℃ |
±2℃ |
||
E |
-50.0~1000.0℃ |
±2℃ |
||
J |
-50.0~1200.0℃ |
±2℃ |
||
T |
-199.90~320.00℃ |
±2℃ |
||
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
||
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
||
电阻 |
0~350Ω |
-9999~19999 |
||
频率 |
0－10KHZ |
0~19999 |
±1 |
|
◇输出规格
配电：12路配电，4组24VDC输出，输出电流50mA/组
12路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点
zui多4路模拟量变送输出，4～20mADC, 负载电阻小于600Ω
◇显示器
5.7英寸jin口SHARP 320×240点阵TFT图形液晶显示屏，CCFL背光，宽视角
◇基本误差
±0.2%F·S
◇补偿运算
蒸汽：根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量
一般气体：温度、压力补偿测量标准体积流量
天然气：温度、压力补偿测量标准体积流量
液体：温度补偿测量标准体积流量或质量流量
蒸汽：压力 0.1～4.5MPa
温度 100～500℃
密度 0.1～100Kg/m3
比焓 2508～3224Kj/Kg
一般气体：压力0～60MPa
温度 -100～500℃
液体：温度 -100～500℃
◇累积范围
0～99999999
◇通讯、打印
通讯接口：RS232C或RS485
波 te率：1200、2400、9600、19200
打印接口：RS232C串口微型打印机
10M Ethernet标准RJ45接口
◇记录时间
记录间隔：1、2、4、6、15、30、60、120、240秒可选
记录长度：36小时/笔（记录间隔1秒）～360天/笔（记录间隔4分）
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分钟 |
2分钟 |
4分钟 |
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 |
256M-1G优盘可选（USB接口）
◇热电偶冷端补偿误差
±1℃
◇断电保护
内置FLASH存储器，保护参数和历史数据，断电后数据仍可保存。采用硬件时钟，掉电后也能准确运行
◇电源
开关电源85VAC～265VAC、50Hz±5%或DC24V±2V
◇环境温度
0～50℃
◇环境湿度
0~85%RH
四、产品选型表
GDV5000十二通道彩色无纸记录仪 |
|||||||||||||
GDV |
50 |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
||
型号 |
选型代码 |
说明 |
|||||||||||
| GDV | 50 | 尺寸（144×144×220) | |||||||||||
全量程 输入 |
01～12 | 输入通道数量(zui多十二路) | |||||||||||
频率 输入 |
N | 无要求 |
|||||||||||
| F01-F08 | 八路频率信号输入 |
||||||||||||
继电器 报警输出 |
可组态 |
00 |
无 |
||||||||||
| 01～12 | 报警输出通道数量 | ||||||||||||
变送输出 |
N |
无要求 |
|||||||||||
| A1-4 | 变送输出通道数 | ||||||||||||
PID调节输出 |
N |
无要求 |
|||||||||||
| P1-4 | PID调节输出通道数 | ||||||||||||
通讯/打印 功能 |
0 |
无 |
|||||||||||
1 |
RS-232C通讯 |
||||||||||||
2 |
RS-485通讯 |
||||||||||||
3 |
RS-232C打印 |
||||||||||||
以太网通讯 |
N |
无 |
|||||||||||
E |
以太网通讯 |
||||||||||||
配电输出 |
N |
无 |
|||||||||||
P |
DC24V配电输出 |
||||||||||||
流量积算 |
0 |
无 |
|||||||||||
1 |
无温压补偿的流量积算 |
||||||||||||
2 |
带温压补偿的流量积算 |
||||||||||||
USB 转存功能 |
/0 |
无 |
|||||||||||
/U |
USB转存功能 |
||||||||||||
| 注：输入数量+频率输入数量+变送输出数量+PID调节输出数量≤12 | |||||||||||||

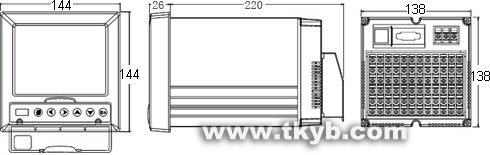

五、仪表外形尺寸，安装方法及开孔尺寸
开孔尺寸：138×138

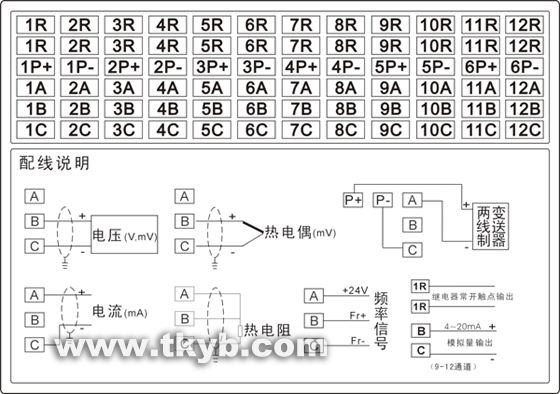

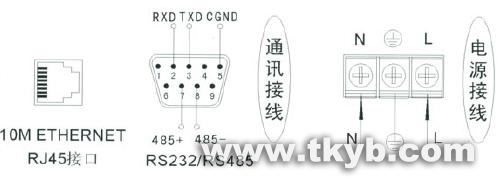

六、仪表接线端子
