GDT281EX智能本安型温度变送器(二线制、隔离型)

一、概述
     GDT281EX通用输入本安型二线制温度变送器。
     这是一款本质安全型的通用输入二线制温度隔离变送器。用于有潜在爆炸危险的场合。
     GDT281EX通用性二线制温度变送器将来自热电阻、电阻式传感器、热电偶或电压传感器的信号经隔离转换,输出标准的直流电流信号4~20mA。
     通用智能化,用户可通过PC组态设置输入类型和量程范围。
     二线制传送方式(信号输出与回路供电为共同的二根导线),输出电流与被测温度成线性。转换精度高、长期稳定性好、抗干扰、免维护。广泛用于工业生产过程的各种温度检测和控制系统。
     产品通过CE认证。

二、特点
     ◇通用输入(热电阻、热电偶、电阻、电压)
     ◇通过PC机及软件可在线设置输入类型和量程
     ◇隔离型二线制,4~20mA模拟输出
     ◇高精度转换,线性化校正
     ◇内置冷端补偿
     ◇输入输出之间电磁隔离
     ◇具有防爆特性,本质安全型[Exia]iiCT6
     ◇紧凑的结构设计,体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部

三、选型订货代码

型号及代码 说 明
GDT281-EX X X 通用型二线制温度变送器(隔离型)
输入 输入类型 输入代码 输出代码 温度范围(℃) 最小量程(℃) 绝对误差 基本误差
热电偶 K   -200~1372 50 ±1℃ ±0.2%
E   -200~1000 50 ±1℃ ±0.2%
S   0~1768 500 ±3℃ ±0.2%
B   320~1820 500 ±3℃ ±0.2%
R   0~1768 500 ±3℃ ±0.2%
T   -200~400 50 ±1℃ ±0.2%
N   -200~1300 50 ±1℃ ±0.2%
J   -200~1200 50 ±1℃ ±0.2%
热电阻 Pt100   -200~850℃ 50 ±0.4℃ ±0.2%
Pt1000   -200~250℃ 50 ±0.6℃ ±0.3%
Cu50   -50~150℃ 50 ±0.4℃ ±0.2%
Cu100   -50~150℃ 50 ±0.4℃ ±0.2%
电阻(欧姆)   20~400Ω 50Ω ±0.2℃ ±0.2%
  20~2000Ω 1000Ω ±0.2℃ ±0.2%
电压(毫伏)   -10~100mV 10mV 40uV ±0.2%
输出 01 4~20mA

     注:1.列表之外的分度号因拨码位置限制未列出,但均可指定订货。
         2.上表所列的基本误差和绝对误差两栏,应用时应取基本误差,绝对物超最大值。

四、本质安全防爆参数
     ※本质安全防爆参数
       满足GC3836.1-2000和GB3836.4-2000标准相关要求
       防爆等级标志:[Exia]iiC
       安全认证参数Uo:30VDC
                   Io:24mADC
                   Po:180mW
                   Co:50uF
                   Lo:40mH

五、技术参数
     产品出厂是预设为K型热电偶,0~1000℃,内置冷端补偿。
     ※输入
      用户可通过PC组态自行设置输入类型和量程范围
      ◇热电阻输入:Pt100、Cu50等
       温度量程范围:(参见选型表)
       最小量程:(参见选型表)
       允许导线电阻:每根导线在10Ω一下
      ◇热电偶输入:K、E、S、B等
       温度量程范围:(参见选型表)
       最小量程:(参见选型表)
       内置冷端补偿
      ◇电阻器输入
       电阻器量程范围:(参见选型表)
       最小量程:(参见选型表)
       允许导线电阻:每根导线在10Ω一下
      ◇电压输入
       输入范围:-10~100mV
       最小量程:10mV
       输入阻抗:1MΩ以上
     ※输出
      输出电流:4~20mA
      熔断报警输出电流<3.5mA
      输出回路供电:12~30VDC
      最小工作电压:12VDC
      输出波纹:<10mVp-p
      负载电阻与供电电源的关系:
      负载电阻(包括导线电阻)=供电电源(V)-12(V)/0.02A
     ※综合参数
      标准精度:±0.2%(参见选型表)
      温度漂移:基本误差/10℃
      热电偶冷端补偿误差:±1℃
      热电阻引线补偿:±0.1%(0~10Ω)
      负载变化影响:±0.1%(允许负载范围内)
      电源变化影响:±0.1%(12~30V)
      隔离电压:输入/输出之间1.5KV,1min,50Hz
      响应时间:<1S(0~90%)
      工作环境温度:-20~+70℃
      防护等级:IP00/IP54(传感器防护等级决定)
      电磁兼容:符合IEC61000,EN61000
      外形尺寸(见外形尺寸图):φ44×20(mm)
      整机重量:约30克

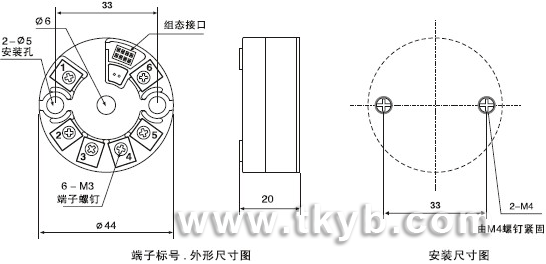

六、端子标号、外形尺寸图、安装尺寸图

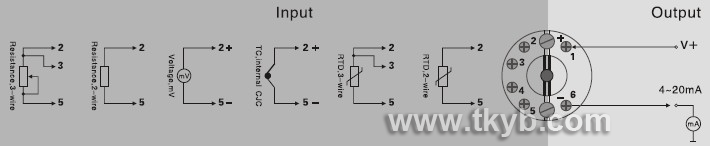

七、接线图
