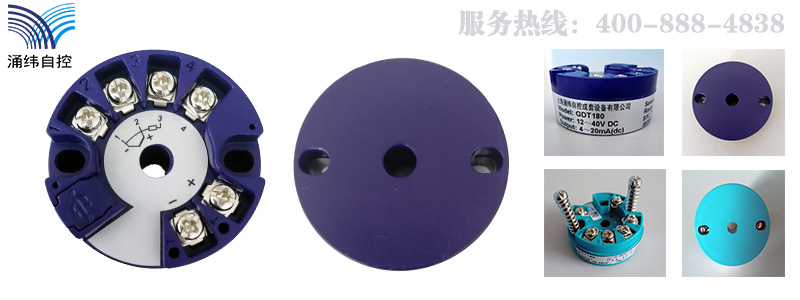

GDT-180热电阻温度变送器(二线制、非隔离型)

一、概述
     1、GDT-180二线制热电阻温度变送器。用于Pt100或Cu50热电阻输入,经变送输出标准的4~20mA直流电流信号。
     2、二线制方式(回路供电电源与信号输出为共同的二根导线),输出电流与被测温度成线性,精度≤0.2%。一体化结构安装于温度传感器的标准接线盒内。也可单独安装于仪表盘内作转换单元,可与数显仪表、记录仪表、调节器、DCS系统配套使用,组成各种温度测量控制系统。
     3、产品通过CE认证。

二、特点
     ◇热电阻Pt100或Cu50输入
     ◇非隔离二线制,4~20mA输出
     ◇带有输出信号零点和满度电位器调节
     ◇高精度转换、线性化校正
     ◇统一的外形结构,体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部
     ◇也可单独安装与仪表盘内作信号转换单元

三、选型订货代码

型号及代码 说 明
GDT180- X X 二线制热电阻温度变送器(非隔离型)
输入 输入类型 输入代码 输出代码 类型 温度范围(℃) 最小量程(℃) 绝对误差 基本误差
热电阻 P   Pt100 -200~850 50 ±0.2℃ ±0.2%
C   Cu50 -50~150 50 ±0.4℃ ±0.2%
输出 01 4~20mA

     注:1.列表之外未例出的特殊类型,可指定订货。
         2.上表所列的基本误差和绝对误差两栏,应用时应取基本误差,绝对物超最大值。

四、技术参数
    ※输入
      温度量程范围:Pt100:-200~850℃ Cu50:-50~150℃
      最先温度量程:50℃
      引线电阻:≤10Ω
    ※输出
      输出电流:4~20mA
      输出回路供电:12~30VDC
      最小工作电压:12VDC
      负载电阻与供电电源的关系:
      负载电阻(包括引线电阻)=供电电源(V)-12(V)/0.02A
    ※综合参数
      标准精度:±0.2%(参见选型表)注:需要高精度可订制
      温度漂移:基本误差/10℃
      热电阻引线补偿:±0.1%(0~10Ω)
      负载变化影响:±0.1%(允许负载范围内)
      电源变化影响:±0.1%(12~30V)
      开机响应时间:<1S(0~90%)
      工作环境温度:-20~+70℃
      防护等级:IP00/IP54(传感器防护等级决定)
      电磁兼容:符合IEC61000,EN61000
      外形尺寸(见外形尺寸图):φ44×20(mm)
      整机重量:约30克

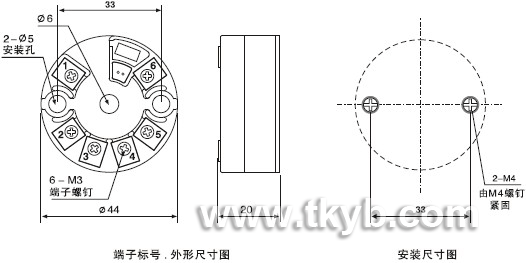

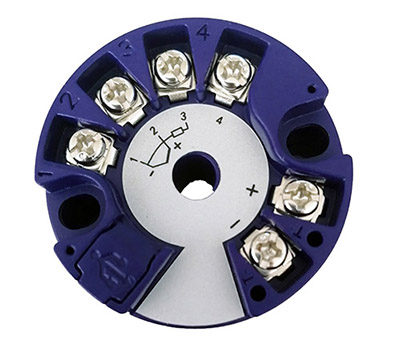

五、端子标号、外形尺寸图、安装尺寸图

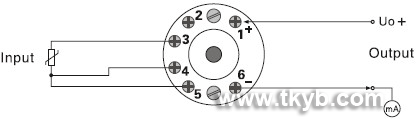

六、接线图

     端子接线:接线电缆采用横截面积0.5~2.5mm2的单股电缆,采用3mm的螺钉紧固。

七、仪表校验
    操作校验:
     ☆本变送器在出厂之前已进行了准确度校验,用户一般情况下不需要对仪表进行校验。
     ☆该变送器的输出值得零点和满度量程出现误差时,用户需要对本仪表进行校验。

    校验步骤:

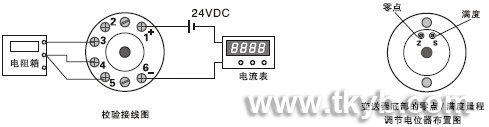

     1.按以上典型接线图接线,在输入端接入标准仪表箱,在输出端接上24VDC稳压电源并串接上标准电流表
     2.改变信号源发生器(电阻箱),使之等于量程的零点值,调整电位器Z,使电流表的读数为4mA;改变信号源,使之等于量程的满度值,调整电位器S,使电流表的读数为20mA即可。
     例如:输入电阻Pt100,量程为0~100℃的温度变送器。正确接线后,电阻箱输出100Ω,调整温度变送器上的电位器Z,使电流表读数为4mA;电阻箱输出读数为138.50Ω(即热电阻在100℃时相对应的电阻值),调整温度变送器上的电位器S,使电流表的读数为20mA。
