  您的位置:首页->产品列表->信号转换器->GD8000系列隔离式安全栅
GD8040-EX直流信号输入/输出隔离式安全栅(一路本安输入,二路本安输出)

一、特性
      ● 直流信号输入/输出双回路隔离栅, 集检测端和操作端功能于一体。
      ● 通道1(模拟量本安输入):二线制变送器信号,有源电流信号
      ● 通道2(模拟量本安输出):电流4~20mA或电压1~5V信号,或其它所需的直流信号。驱动现场安设备。
      ● 模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
     ①GD8040-EX直流信号输入输出隔离式安全栅,是集检测端隔离栅和操作端隔离栅功能于一体的信号过程处理仪表
        a.通道1:检测端隔离式安全栅,连接现场危险区域的变送器4~20mA信号输入,经本隔离式安全栅转换处理,隔离输出所需的直流信号至安全区。
        b.通道2:操作端隔离式安全栅,将处于安全区调节器或操作器的4~20mA信号经本隔离式安全栅隔离传送,驱动处于危险区域的各种线性执行器、显示设备等本安仪表。
     ②本隔离式安全栅需要独立供电,供电电源-通道1-通到2-输入回路-输出回路之间电磁隔离。
三、技术规格

●产品型号:GD8040-EX
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源
    电源接线:独立的接线端子13-,14+,可带电拔插
    电源电压:20~35VDC
    余波Wpp:<5%
    电流损耗:约80mA
    电源指示:得电时LED灯亮:绿色
●通道1-模拟量输入:(二线制变送器,有源4~20mA信号)
    输入通道(Exia IIC)危险区:端子1,2,3接线(参见端子接线图)
    配电电压:16.5V~28V
    信号输入:变送器4~20mA;0~20mA;或指定电流量程
    输入阻抗:内置输入电阻50Ω
    输出通道:(安全区)端子10,11,12接线(参见端子接线图)
    输出电流:4~20mA;0~20mA;或指定电流量程
    电流输出时允许外接负载:0~550Ω
    安全区输出电阻:>2MΩ
    输出电压:1~5V;0~5V;0~10V;或指定电压量程端
    电压输出阻抗:内置输出电阻250Ω
●通道2-模拟量输出:(驱动现场阀门定位器、电气转换器等本安设备)
     输入通道(安全区):端子8-,9+接线(参见端子接线图)
     电流输入:4~20mA
     输入压降:20mA时,< 4V
     输出通道:(安全区)端子4-,5+接线(参见端子接线图)
     输出电流:4~20mA
     电流输出时允许外接负载 :750Ω
     危险区输出电阻:>2MΩ

●性能指标
     标准精度:±0.1%FS
     温度漂移:±0.015%/℃
     响应时间:≤1s(0 → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     通道隔离:输入-输出-电源之间隔离
     绝缘电阻:≥100MΩ/500VDC(AC)
     隔离能力:1500VAC/1分钟50Hz
     安全区与危险区
     之间间隔离电压:250VAC
     抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度: 5~+95%RH(无冷凝)
●结构及外形尺寸
     结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
     外形尺寸:W16×H116×D110(mm),参见外形尺寸图
     整机重量:约120g
●安全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
    防爆等级标志:[Exia]IIC
    安全认证参数:Um:250V;Uo:28V;Io:93mA
                                Ro:300Ω;Lo:1.5mH;Co:0.083μF

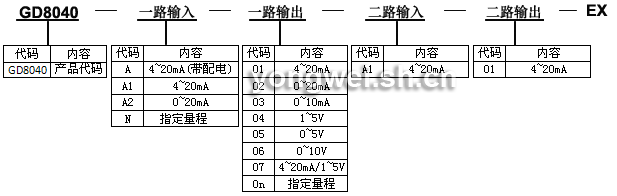

四、型号选择

订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
        2. 若不选择代码,则被认同是下列举例 1  的订货组合方式。
            举例1      通道1-输入:4~20mA(带配电);输出:4~20mA
                            通道2-输入:4~20mA;输出:4~20mA
                            订货代码为:GD8040-A-01-A1-01-EX
            举例2      通道1-输入:4~20mA;输出:1~5V
                            通道2-输入:4~20mA;输出:4~20mA
                            订货代码为:GD8040-A1-04-A1-01-EX
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换:信号一入二出。
       2. 适用于连接至现场的设备:二线制或三线制非智能变送器,有源电流信号。
       3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

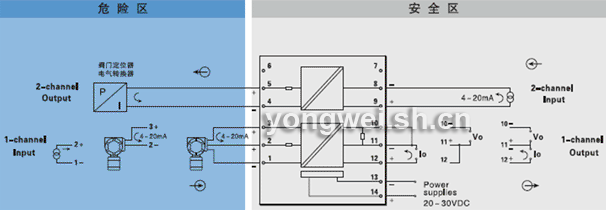

六、端子接线图
    ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
