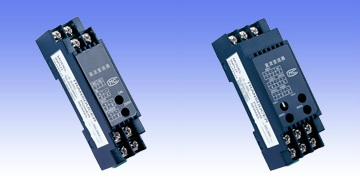

直流电流（电压）变送器
型号：YWL-DI(DV)

一、概述
　　YWL系列直流变送器系采用美国惠普公司器件HCNR200/201线性光耦。将被测信号变换成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成线性关系并且完全隔li的电压，再经恒压（流）至输出。本机采用计算机辅助设计（CAD），具有原理简单，线路设计精炼，可kao性高，安装方便等优点。YWL系列直流变送器以其良好的性能和低廉的价格，可广fan用于电信、电力等领域。尤其适用于工业过程控制中。

二、原理
　　本电路的器件—HCNR200/201线性光耦由高性能铝镓砷发光二ji管（LED）和两只紧密匹配光电二ji管构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被xiao chu，输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设计，确保了光耦具有很好的线性度和稳定的增益。

三、HCNR200/201主要 te点
　　低非线性度：典型：0.1% z好：0.01%
　　低温度系数：-65ppm/℃
　　宽　频　带：高精度：DC-10kHz
　　高速可达成:5MHz

四、主要技术指标

执行标准：QB/441600 17 079-2001 准 确 度：0.2%,0.5% 整机功耗：≤1.5VA 工作稳定性：年变化< 0.2% 工频nai压：输入/输出/外壳间：AC2.0kV/min.1mA 电源/输入/输出：AC1.0kV/min.1mA 绝缘电阻：≥5MΩ(DC500V) 冲击电压：5kV(峰值),1.2/50 μS 响应时间：≤350ms 输入范围：DC0~5A、DC0~500V可选

吸收功率：≤0.1VA 过载能力：电流：1.5倍连续, 20倍/秒。电压：2倍连续 输出信号：DC0~5V/1~5V/0~20mA/4~20mA/1~3~5V/4~12~20mA等 负载电阻：电流输出：+24V辅助电源时RL≤600Ω 电压输出：RL≥2KΩ 工作环境：-10～50℃，20%～90%无凝露 贮存环境：-40～70℃，20%～95%无凝露 安装方式：DIN（35mm）导轨安装 外形尺寸：96 mm×24mm×40mm/96mm*32.5mm*40mm

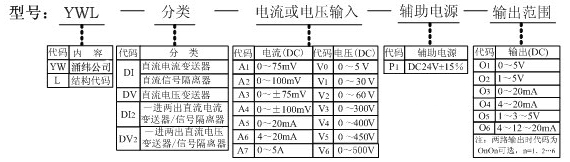

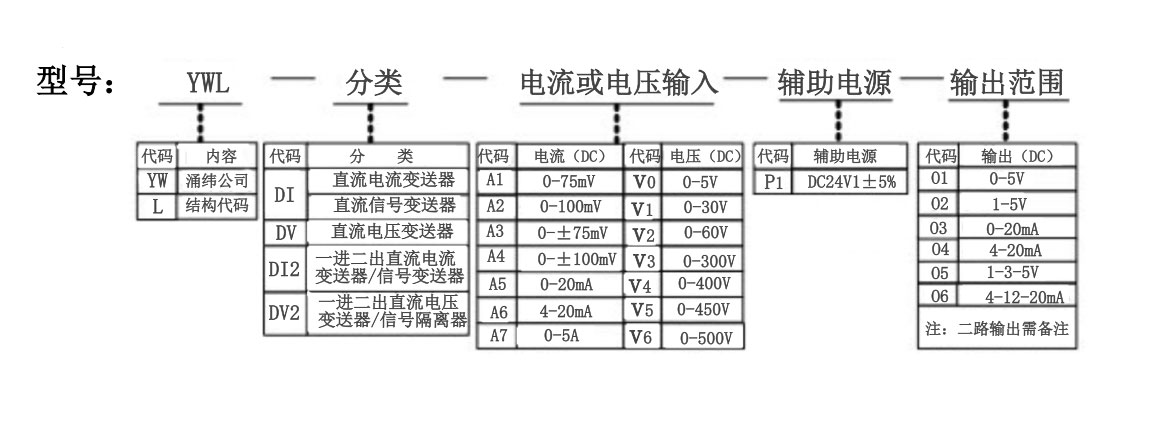

五、产品选型表

例：YWL-DI-A2-P1-03
　　YWL-DI型直流电流变送器 输入:0~100mV 输出:0~20mA 辅助电源:24VDC±15%

六、安装
　　采用DIN导轨安装方式，导轨宽度为35mm。

七、产品调试
　　找到对应于变送器面板上相应的ZERO和CAL两个调试孔，其内的二个电位器分别为零点和满度调校电位器，调校时用小镙丝刀慢慢旋转至所需精度即可。

八、注意事项
　　1、连接线需用屏蔽线，且电源线、输入线和输出线需分离。
　　2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
　　3、产品出厂时已调校好零点和精度，请勿随意调整。
