SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统,可根据被控对象自动演算出PID控制参数。
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数ma显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观,并可选择双光柱显示。
一、主要 te点
1、 PID参数自整定。
2、 可分别带有一路PID控制输出及一路变送输出,可适用多种测量控制场合。
3、 手/自动无扰动切换,手自状态下可修改参数。
4、 具有多种调节输出方式(PWM输出、可控规触发输出、固态继电器输出及电压/电流输出)。
二、fei 常规技shu参数
控制输出方式 |
PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出 |
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配,无相对误差 |
比例范围 |
0.0%-100.0%(单位:0.1%) |
积分(复位)时间 |
0-9,999s(单位:1s) |
微分(比率)时间 |
0-9,999s(单位:1s) |
控制周期 |
1-250s(单位:1s) |
采样周期 |
0.5s |

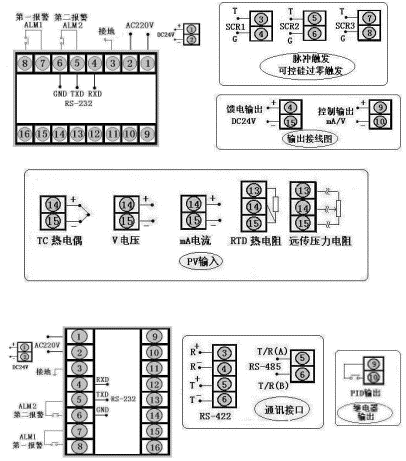

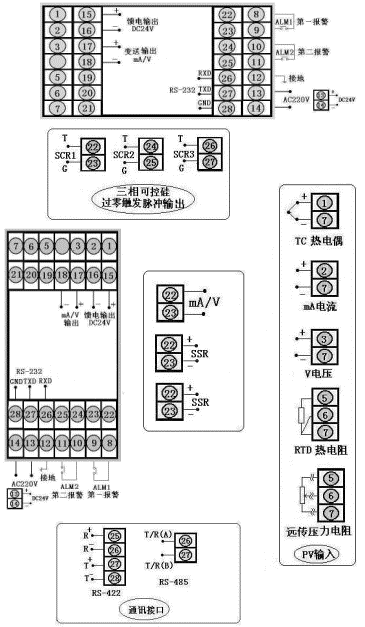

三、仪表外形及接线图(以下为基本配线方式,fei 常规订货请参见随机接线图)
四、SWP-LED系列PID参数自整定控制仪型谱表
型 号 |
代 码 |
说 明 |
||||||||||||||||||||
SWP -N |
□ □ □□ -□ □ -□ □□ -□ □-□-□ | 新一代PID自整定控制仪 | ||||||||||||||||||||
外形 te征 |
|
|
||||||||||||||||||||
外形尺寸 |
|
|
||||||||||||||||||||
控制作用 |
05 |
PID自整定控制 | ||||||||||||||||||||
通讯方式 |
|
|
||||||||||||||||||||
控制输出 |
□ |
参见"控制输出方式" | ||||||||||||||||||||
变送输出 |
□ |
参见"变送输出方式" | ||||||||||||||||||||
输入类型 |
□□ |
参见"输入类型" | ||||||||||||||||||||
di一报警方式 |
|
|
||||||||||||||||||||
第二报警方式 |
|
|
||||||||||||||||||||
馈电输出 |
P |
DC24V 馈电输出 | ||||||||||||||||||||
供电方式 |
|
|
五、SWP-LED系列PID光柱显示控制仪型谱表
型 号 |
代 码 |
说 明 |
||||||||||||||||||||
SWP -N |
T □ □□ -□ □ □- □□-□ □- □- □- □ | 新一代光柱PID显示控制仪 | ||||||||||||||||||||
外形尺寸 |
8 |
160×80mm(横),80×160mm(竖) | ||||||||||||||||||||
控制作用 |
05 |
PID自整定控制 | ||||||||||||||||||||
通讯方式 |
|
|
||||||||||||||||||||
控制输出 |
□ |
参见"控制输出方式" | ||||||||||||||||||||
变送输出 |
□ |
参见"变送输出方式" | ||||||||||||||||||||
输入类型 |
□□ |
参见"输入类型" | ||||||||||||||||||||
di一报警方式 |
|
|
||||||||||||||||||||
第二报警方式 |
□ |
参见"报警方式" | ||||||||||||||||||||
馈电输出 |
P |
馈电输出 | ||||||||||||||||||||
供电方式 |
|
|
||||||||||||||||||||
外形 te征 |
|
|
★ 输入类型:
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400~1800 ℃ |
09 |
Pt100.1 |
-99.9~199.9℃ | 17 |
30~350Ω |
-1999~99999 d |
02 |
S |
0 ~1600 ℃ |
10 |
Cu50 |
-50.0~150.0 ℃ | 18 |
fei 常规 规 格 |
用 户 te 定 |
03 |
K |
0 ~1300 ℃ |
11 |
Cu100 |
-50.0~150.0 ℃ | 19 |
4~20 mA开方 |
-1999~99999 d |
04 |
E |
0 ~1000 ℃ |
12 |
4~20 mA |
-1999~99999 d | 20 |
0~10mA开方 |
-1999~99999 d |
05 |
T |
-200~400 ℃ |
13 |
0~10 mA |
-1999~99999 d | 21 |
1~ 5 V开方 |
-1999~99999 d |
06 |
J |
0 ~1200 ℃ |
14 |
1~5 V |
-1999~99999 d | 22 |
0~5 V开方 |
-1999~99999 d |
07 |
Wre |
0 ~2300 ℃ |
15 |
0~5 V |
-1999~99999 d | 23 |
可切换输入 |
详见下表 |
08 |
Pt100 |
-200~650 ℃ |
16 |
0~20 mA |
-1999~99999 d |
★ 全切换输入只需设定仪表二ji参数,即可切换输入多种分度号,可输入分度号如下:
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5 V |
21 |
1~5 V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5 V |
22 |
0~5 V开方 |
03 |
K |
07 |
WRe |
12 |
4~20 mA |
19 |
4~20 mA开方 |
||
04 |
E |
08 |
Pt100 |
13 |
0~10 mA |
20 |
0~10mA开方 |
★ 变送输出方式
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
fei 常规规格 |
★ 报警输出方式
选型代码 |
N |
H |
L |
G |
A |
D |
输出方式 |
无报警(可省略) |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
★ 控制输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 | 7 | 8 |
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 | SSR输出 | fei 常规规格 |
★ 注:D105报警输出只有一个。
控制输出为PID控制,变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。
★ 同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。
★ 型号举例:
SWP-D805-21-08-HL-P-W
PID自整定控制仪,通讯方式RS232,输出方式继电器输出,输入类型为Pt100,di一报警为上限报警,第二报警为下限报警,馈电输出,DC24V供电,横表。
