SWP-LED系列闪光报警控制仪可与ge种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数ma管分别显示各通道的当前状态值。
一、仪表 te点
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
二、仪表外形及接线图(以下为基本配线方式, tesu订货请参见随机接线图)
型号 |
SWP-X803系列 |

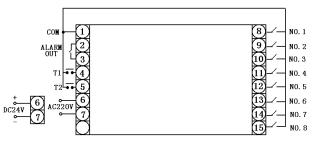

接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |
|

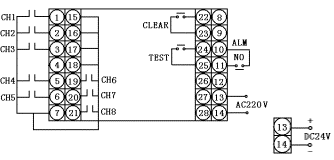

接线图 |
仪表尺寸:160×80×140mm |
三、SWP系列闪光报警控制仪型谱表
型 号 |
代 码 |
说 明 |
||||||||||||||
SWP - |
□ □□□ □ □ □ □ □ | |||||||||||||||
te 征 |
X | 参数显示:八位高亮度LED通道显示 | ||||||||||||||
控制作用 |
803 |
闪光报警仪 | ||||||||||||||
通讯方式 |
□ |
0:无通讯;2:RS-232;8:RS-485 | ||||||||||||||
指示方式 |
|
|
||||||||||||||
输入信号 |
|
|
||||||||||||||
馈电输出 |
P |
DC24V馈电输出 | ||||||||||||||
供电方式 |
|
|
★ 平面LED指示的闪光报警器无通讯,无开关电源供电方式。
★ 型号举例:
①SWP-X803-D-A-P-W(发光管式指示)
接点式闭路报警,DC24V馈电输出,DC24V供电,发光管式指示。
②SWP-X803-8N-B-P-T(数字式指示)
通讯方式RS485,接点式开路报警,DC24V馈电输出,AC90~265V供电,数字式指示。
