SWP-LED液位/容积控制仪可对ge种形状罐体进行液位<=>容积转换测量控制。
一、主要 te点
1、有ji宽的显示测量范围,可显示整五位的液位测量值及整八位的容积测量值(0--999999字),可 jing确到小数点后三位(0.001)进行容积显示。
2、查表法进行运算,可对无规则罐体实现高精度的液位<=>容积转换控制。
二、仪表外形及接线图(以下为基本配线, tesu订货请参见随机接线图)

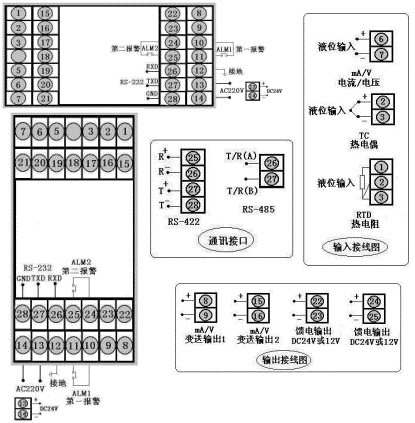

型号 |
SWP-HK80系列 |
接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |
|
仪表尺寸:80×160×140mm |
||

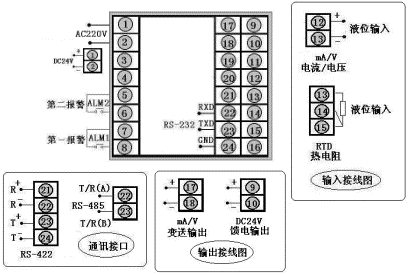

型号 |
SWP-HK90系列 |
接 线 图 |
仪表外形 |
仪表尺寸:96×96×140mm |
三、SWP-LED液位<=>容积控制仪型谱表
型 号 |
代 码 |
说 明 |
|||||||||||||||
SWP - HK |
□ □□- □ □-□□ - □ □ -□ -□ -□ | 5位+8位液位<=>容积控制 | |||||||||||||||
外形尺寸 |
|
|
|||||||||||||||
控制作用 |
|
|
|||||||||||||||
通讯方式 |
□ |
参见"通讯方式" | |||||||||||||||
输出方式 |
□ |
参见"控制输出方式" | |||||||||||||||
输入类型 |
□□ |
参见"输入类型" | |||||||||||||||
di一报警方式 |
|
|
|||||||||||||||
第二报警方式 |
|
|
|||||||||||||||
馈电输出 |
|
|
|||||||||||||||
供电方式 |
|
|
|||||||||||||||
外形 te征 |
|
|
★ 输入类型:(出厂默认值)
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
A |
4~20 mA |
-1999~99999d |
D |
0~5 V |
-1999~99999d |
本表所列为zui大量程,用户可在量程范围内通过修改仪表二ji参数确定量程范围 |
B |
0~10 mA |
-1999~99999d |
L |
电 阻 |
-1999~99999d |
|
C |
1~5 V |
-1999~99999d |
R |
用户 te定 |
全 量 程 |
★ 控制输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 | SSR输出 | tesu规格 | SOT输出 |
★ 通讯方式
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
tesu规格 |
★ 型号举例:
①SWP-HK801-22-A-NN
无控制(或报警)输出液位?容积控制仪,输入类型为4~20mA,带RS-232通讯,4~20mA控制输出,无报警输出。
②SWP-HK903-81-A-HL-P
带控制(或报警)输出液位?容积控制仪,输入类型为4~20mA,继电器控制输出,带RS-485通讯,带上下限继电器报警输出,带DC24V馈电输出。
