★ 五位瞬时流量+八位瞬时累积显示
SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。
一、仪表特点
1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
2、 带打印流量积算控制仪具有极宽的显示测量范围,可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及整十位的流量累积测量值(0--99999999字)可 精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积达到99999999.99′100。
3、 带打印流量积算控制仪采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度高的积算控制。微型打印机开孔尺寸:111mm×57mm

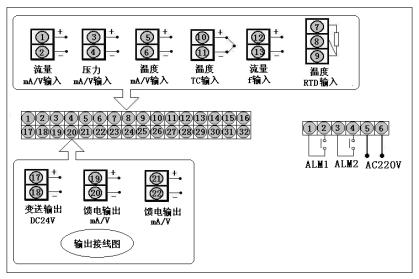

二、仪表接线图(以下为基本配线, tesu订货请参见随机接线图)
接 线 图 |
![]() |
三、SWP-LED系列带打印流量积算控制仪型谱表
型 号 |
代 码 |
说 明 |
||||||||||||||||||||||
SWP -RLK |
□ □□- □ □-□ □ □ -□ □ -□- □ | 带打印5位+8位流量积算控制仪 | ||||||||||||||||||||||
外形尺寸 |
8 | 160×80mm(横式) | ||||||||||||||||||||||
控制作用 |
|
|
||||||||||||||||||||||
通讯方式 |
□ |
参见"通讯方式" | ||||||||||||||||||||||
输出方式 |
□ |
参见"输出方式" | ||||||||||||||||||||||
流量信号类型 |
□ |
参见"输入类型" | ||||||||||||||||||||||
压力补偿类型 |
□ |
参见"输入类型" | ||||||||||||||||||||||
温度补偿类型 |
□ |
参见"输入类型" | ||||||||||||||||||||||
第一报警方式 |
|
|
||||||||||||||||||||||
第二报警方式 |
|
|
||||||||||||||||||||||
馈电输出 |
|
|
||||||||||||||||||||||
供电方式 |
|
|
★ 输入类型
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
A |
4~20 mA |
-1999~99999 d |
O |
脉冲-集电ji开路 |
0~5KHz |
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B |
0~10 mA |
-1999~99999d |
G |
Pt100 |
-200~650℃ |
|
C |
1~5V |
-1999~99999d |
E |
热电偶E型 |
0~1000 ℃ |
|
D |
0~5V |
-1999~99999d |
K |
热电偶K型 |
0~1300 ℃ |
|
M |
0~20 mA |
-1999~99999d |
R |
用户特定 |
-1999~99999 d |
|
F |
脉 冲 |
0~5KHz |
N |
无补偿输入 |
★ 输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
★ 通讯方式
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
★ 注:RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 型号举例:
①SWP-RLK801-21-A-HL-P
无补偿输入,通讯方式RS232,继电器输出,流量输入类型4~20 mA,第一报警为上限报警,第二报警为下限报警,单路DC 24V馈电输出,AC 220V供电。
②SWP-RLK802-81-FAG-LH-2P-T
带补偿输入, 通讯方式RS485, 继电器输出,流量输入类型脉冲,压力补偿输入类型4~20 mA,温度补偿输入类型Pt100,第一报警为下限报警,第二报警为上限报警,双路DC 24V馈电输出,AC 90~265V供电。
★ 订货时,也可选用LE、HK、HE系列带打印流量/容积积算控制仪,接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED-32段PID、LCD系列。订货时,需带打印机箱在原型号基础上加R,接线方式参考随机接线图。
