SWP-LCD-A/M手动操作器

  SWP-LCD-A/M系列手动操作器可接在ge种调节器或计算机控制系统之后作备用仪表,在系统试车或调节器失效时,可由本控制器替代进行手动操作,以bao证生产的an全。

一、仪表 te点
  1、能接受与系统同步的给定信号和反馈信号,根据二者的偏差进行调节,输出相应的控制量,并可取代小功率伺服放大器直接驱动阀门。
  2、具备无扰动切换功能。能实现自动至手动的无扰动平滑切换;手动切换至自动时,采用逼近法积算,并带切换限幅功能,实现手动至自动的无扰动平滑切换。
  3、可同时显示输入值和输出百分比值;指示报警和输出状态等。

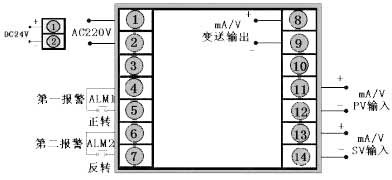

二、仪表外形及接线图(以下为基本配线方式, tesu订货请参见随机接线图)

型号 SWP-LCD-A/M系列 接 线 图
仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:680×680mm
重 量:240g

三、SWP-LCD-A/M系列手动操作器型谱表

型 号 代 码 说 明
SWP -LCD □□ □ □□ □ □□/□□- □ □- □ 大屏幕带背光液晶显示仪表
仪表功能 A/M                 手动操作器
外形尺寸
7
              72×72 mm
控制作用
35
            手动/自动操作,无扰切换
输出方式
          参见"输出方式"
PV输入类型
□□
        参见"输入类型"
SV输入类型
□□
      参见"输入类型"
di一报警方式
N
H
L

无报警(可省略)
上限报警
下限报警
第二报警方式
N
H
L

无报警(可省略)
上限报警
下限报警
供电方式
W
T
DC24V供电
AC90~265V供电(开关电源)

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
12 4~20 mA -1999~9999 d 14 1~5 V -1999~9999 d
13 0~10 mA -1999~9999 d 15 0~5 V -1999~9999 d

★ 注:不能切换输入,订货时请确认型号。
★ 输出方式

代 码 1 2 3 4 5 6 7 8 9
输出方式 继电器 4~20mA 0~10mA 1~5V 0~5V SCR输出 SSR输出 tesu规格 阈位控制

SCR--可控硅过零触发脉冲输出 SSR--固态继电器控制输出
★ 注:选择继电器输出正反转,无报警输出。
★ 型号举例:
  ①SWP-LCD-A/M735-01-12/14-N-W
  输出方式为继电器正反转输出,PV输入类型为4~20 mA,SV输入类型1~5 V,DC24V供电。


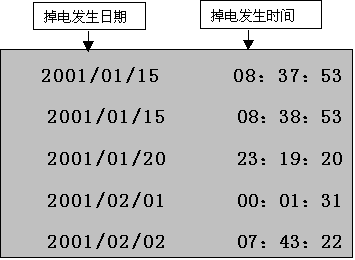

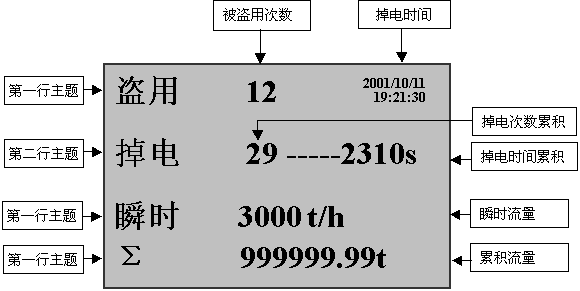

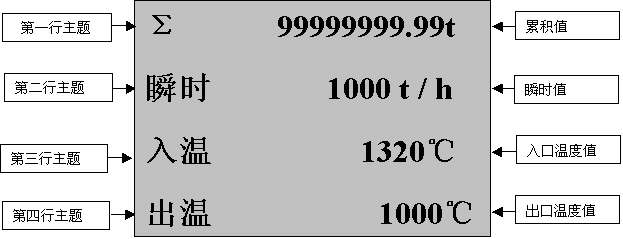

  3、可接3路被测信号,满足温度补偿、压力定值补偿、温压全补偿的积算要求。

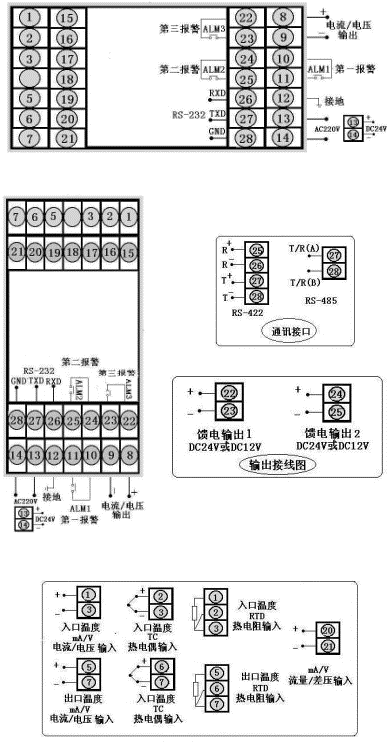

二、仪表外形及接线图(以下为基本配线, tesu订货请参考随机接线图)

型号 SWP-LCD-NLQ系列 接 线 图

仪表

外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表

外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-LQ仪表型谱表

型 号 代     码 说    明
SWP -LCD-N □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ 新一代大屏幕带背光液晶显示仪表
仪表功能
LQ
                          不记录
LQR
                          记录
外形尺寸
8
                        160×80mm(横)80×160mm(竖)
补偿信号
12
                      单路热量表
通讯方式
                    参见"通讯方式"
变送输出
                  参见"输出方式"
流量输入类型
                参见"输入类型"
入口输入类型
              参见"输入类型"
出口输入类型
            参见"输入类型"
di一报警方式
          参见"报警方式"
第二报警方式
        参见"报警方式"
第三报警方式
      参见"报警方式"
馈电输出
P
2P

DC24V馈电输出
2路DC24V馈电输出
供电方式
W


DC24V供电
AC220V供电
外形 te征
S

竖式显示仪表
横式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
A 4 ~ 20 mA -1999~99999 d S S 0 ~1600 ℃
B 0 ~ 10 mA -1999~99999 d T T -200~400 ℃
C 1 ~ 5 V -1999~99999 d U J 0 ~1200 ℃
D 0 ~ 5 V -1999~99999 d V CU50 -50.0~150.0 ℃
M 0 ~ 20 mA -1999~99999 d W PT100.1 -99.9~199.9℃
H 4~20 mA开方 -1999~99999 d G PT100 -200~650 ℃
I 0~10mA开方 -1999~99999 d O 脉冲-集电ji开路 0~5KHz
J 1~ 5 V开方 -1999~99999 d E E 0~1000 ℃
Q 0 ~ 20 mA开方 -1999~99999 d K K 0~1300 ℃
F 脉 冲 0~5KHz R 用 户 te 定 -1999~99999 d
L B 400~1800 ℃ N 无补偿输入

★ 报警方式

选型代码 N H L
报警方式 无位式控制或报警(可省略) 位式上限控制或上限报警 位式下限控制或下限报警

★ 通讯方式

选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 tesu规格

★ 输出方式

选型代码 0 2 3 4 5
输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V

★ 型号举例:
  ①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
  不记录,单路热量表,通讯方式为RS-232,输出方式为继电器输出,差压输入类型为4~20 mA,入口输入类型4~20 mA,出口输入类型4~20 mA,di一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
