您的位置:首页产品列表 ->数字显示调节仪

SWP-LCD-NLQ化防盗型热量积算记录仪

  SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体,是一种化的多功能二次仪表,适合对热水的热量进行过程监测,总量累积。

一、仪表 te点
  1、丰富的热量积算软件。
  2、强化管理的防盗及防掉电记录功能。


  3、可接3路被测信号,满足温度补偿、压力定值补偿、温压全补偿的积算要求。

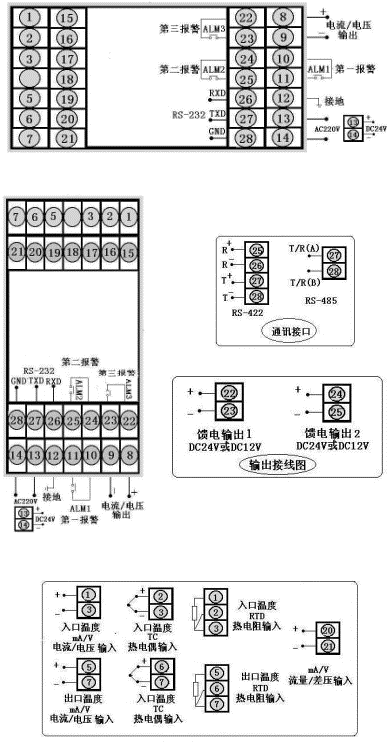

二、仪表外形及接线图(以下为基本配线, tesu订货请参考随机接线图)

型号 SWP-LCD-NLQ系列 接 线 图

仪表

外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表

外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-LQ仪表型谱表

型 号 代 码 说 明
SWP -LCD-N □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ 新一代大屏幕带背光液晶显示仪表
仪表功能
LQ
                          不记录
LQR
                          记录
外形尺寸
8
                        160×80mm(横)80×160mm(竖)
补偿信号
12
                      单路热量表
通讯方式
                    参见"通讯方式"
变送输出
                  参见"输出方式"
流量输入类型
                参见"输入类型"
入口输入类型
              参见"输入类型"
出口输入类型
            参见"输入类型"
di一报警方式
          参见"报警方式"
第二报警方式
        参见"报警方式"
第三报警方式
      参见"报警方式"
馈电输出
P
2P

DC24V馈电输出
2路DC24V馈电输出
供电方式
W


DC24V供电
AC220V供电
外形 te征
S

竖式显示仪表
横式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
A 4 ~ 20 mA -1999~99999 d S S 0 ~1600 ℃
B 0 ~ 10 mA -1999~99999 d T T -200~400 ℃
C 1 ~ 5 V -1999~99999 d U J 0 ~1200 ℃
D 0 ~ 5 V -1999~99999 d V CU50 -50.0~150.0 ℃
M 0 ~ 20 mA -1999~99999 d W PT100.1 -99.9~199.9℃
H 4~20 mA开方 -1999~99999 d G PT100 -200~650 ℃
I 0~10mA开方 -1999~99999 d O 脉冲-集电ji开路 0~5KHz
J 1~ 5 V开方 -1999~99999 d E E 0~1000 ℃
Q 0 ~ 20 mA开方 -1999~99999 d K K 0~1300 ℃
F 脉 冲 0~5KHz R 用 户 te 定 -1999~99999 d
L B 400~1800 ℃ N 无补偿输入

★ 报警方式

选型代码 N H L
报警方式 无位式控制或报警(可省略) 位式上限控制或上限报警 位式下限控制或下限报警

★ 通讯方式

选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 tesu规格

★ 输出方式

选型代码 0 2 3 4 5
输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V

★ 型号举例:
  ①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
  不记录,单路热量表,通讯方式为RS-232,输出方式为继电器输出,差压输入类型为4~20 mA,入口输入类型4~20 mA,出口输入类型4~20 mA,di一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
  ②SWP-LCD-NLQR812-81-ABC-LH-P
  带记录,单路热量表,通讯方式为RS-485,输出方式为继电器输出,流量输入类型为4~20 mA,入口输入类型0~10 mA,出口输入类型1~5V,di一报警为下限报警,第二报警为上限报警,AC220V供电,横表。
