SWP-LCD-NH系列液位<=>容积控制仪可对ge种形状罐体进行液位<=>容积转换测量控制。
一、主要 te点
1、 有ji宽的显示测量范围,可显示整五位的液位测量值及整六位的容积测量值(0--99999字)。
2、 采用查表法进行运算,可对无规则罐体实现高精度的液位<=>容积转换控制。

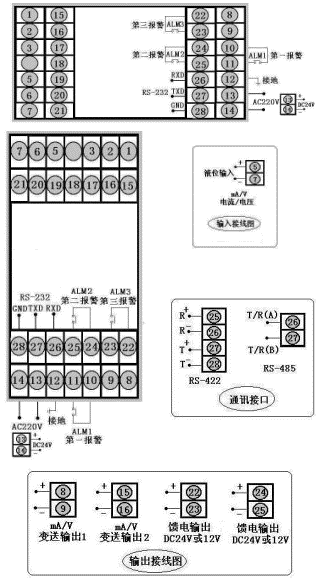

二、 仪表外形及接线图(以下为基本配线, tesu订货请参考随机接线图)
型号 | SWP-LCD-NH80系列 | 接 线 图 |
仪表 外形 |
仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g |
|
仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD系列液位<=>容积控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||||||||
SWP -LCD-N | □□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕带背光显示仪表 | |||||||||||||||||
仪表功能 | H | 液位容积控制仪 | |||||||||||||||||
HR | 带记录(液位<=>容积控制仪) | ||||||||||||||||||
外形尺寸 | 8 |
160×80mm(横式)80×160mm(竖式) | |||||||||||||||||
控制作用 |
|
|
|||||||||||||||||
通讯方式 | □ |
参见"通讯方式" | |||||||||||||||||
变送输出 | □ |
参见"输出方式" | |||||||||||||||||
输入类型 | □□ |
参见"输入类型" | |||||||||||||||||
di一报警方式 | □ |
参见"报警方式" | |||||||||||||||||
第二报警方式 | □ |
参见"报警方式" | |||||||||||||||||
第三报警方式 | □ |
参见"报警方式" | |||||||||||||||||
馈电输出 |
|
|
|||||||||||||||||
供电方式 |
|
|
|||||||||||||||||
外形 te征 |
|
|
★ 输入类型(出厂默认值)
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
A | 4~20 mA | -9999~99999d | D | 0~5 V | -9999~99999d | 本表所列为zui大量程,用户可在量程范围内通过修改仪表二ji参数确定量程范围 |
B | 0~10 mA | -9999~99999d | R | 用户 te定 | 全 量 程 | |
C | 1~5 V | -9999~99999d |
★ 报警方式
选型代码 | N | H | L |
报警方式 | 无位式控制或报警(可省略) | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 |
输出方式 | 无输出 | 4~20mA | 0~10mA | 1~5V | 0~5V |
★ 型号举例:
①SWP-LCD-NH801-02-A-N
LCD系列,无控制(或报警)输出液位<=>容积控制仪,输入类型为4~20mA,无通讯,4~20mA控制输出,无报警输出,横表。
②SWP-LCD-NH803-81-A-HLP
LCD系列,带控制(或报警)输出液位<=>容积控制仪,输入类型为4~20mA,继电器控制输出,带RS-485通讯,带上下限继电器报警输出,带DC24V馈电输出,横表。
二、 tesu技shu参数
控制输出方式 | PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出 |
设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配,无相对误差 |
比例范围 | 0.0%-100.0%(单位:0.1%) |
积分(复位)时间 | 0-9,999s(单位:1s) |
微分(比率)时间 | 0-9,999s(单位:1s) |
控制周期 | 1-250s(单位:1s) |
采样周期 | 0.5s |

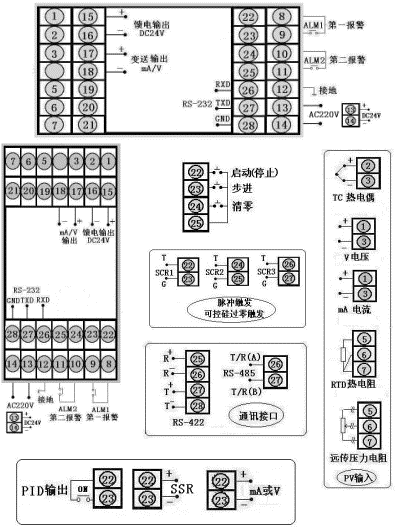

三、仪表外形及接线图(以下为基本配线, tesu订货请参考随机接线图)
型号 | SWP-LCD-NP系列(横式) | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g |
|
仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||||||||
SWP -LCD-N | □ □□□-□ □ □-□□- □ □-□-□-□ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||||||||
仪表功能 | P |
32段PID可编程序控制仪 | |||||||||||||||||
外形尺寸 | 8 |
160×80mm(横),80×160mm(竖) | |||||||||||||||||
控制作用 | 05 |
PID调节功能 | |||||||||||||||||
通讯方式 | □ |
参见"通讯方式" | |||||||||||||||||
控制输出 | □ |
参见"控制输出方式" | |||||||||||||||||
变送输出 | □ |
参见"变送输出方式" | |||||||||||||||||
输入类型 | □□ |
参见"输入类型" | |||||||||||||||||
di一报警方式 | □ |
参见"报警输出方式" | |||||||||||||||||
第二报警方式 | □ |
参见"报警输出方式" | |||||||||||||||||
馈电输出 | P |
DC24V馈电输出 | |||||||||||||||||
供电方式 |
|
|
|||||||||||||||||
外形 te征 |
|
|
★ 全切换输入只需设定仪表二ji参数,即可切换输入多种分度号,可输入分度号如下:
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1~5 V | 21 | 1~5 V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0~5 V | 22 | 0~5 V开方 |
03 | K | 07 | WRe | 12 | 4~20 mA | 19 | 4~20 mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0~10 mA | 20 | 0~10mA开方 |
★ 报警输出方式
选型代码 | N | H | L | G | A | D |
输出方式 | 无报警(可省略) | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 |
★ 变送输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | tesu规格 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR输出 | SSR输出 | tesu规格 | SOT输出 |
SCR--可控硅过零触发脉冲输出,SSR--固态继电器控制输出,SOT--双向可控硅输出
★ 型号举例:
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,di一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485,输出方式为继电器输出,输入类型为Pt100,di一报警为下限报警,第二报警为上限报警,DC24V馈电输出,AC90~265V供电(开关电源),横表。
