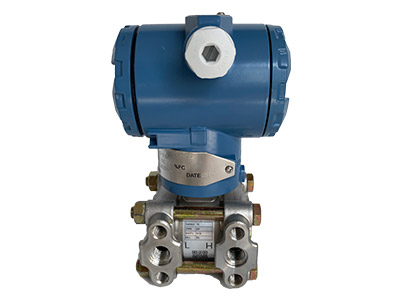

3051H型用于高温过程的压力变送器







  1. 可测过程温度高达375°F(191°C),且不需使用远传膜片密封或毛细管
  2. 精度0.075%,量程比100:1
  3. 高温应用场合下,温度影响与时间响应减少
  4. 传感膜头和线路板与3051C型相同

    型号

    变送器类型(选一个)

    3051HD
    3051HG

    差压变送器,用于高温过程
    表压变送器,用于高温过程

    代码

    压力范围(URL)(选一个)

    2
    3
    4
    5

    0-2.5至0-250inH2O(0-0.62至0-62.2kPa)
    0-10至0-1,000inH2O(0-2.48至0-248kPa)
    0-3至0-300psig(0-20.7至0-2070kPa)
    0-20至0-2,000psig(0-138至0-13800kPa)

    代码

    输出

    A
    M(1)

    4-20mA,带有基于HART协议的数字信号
    低功耗,1-5Vdc,带有基于HART协议的数字信号(0.8-3.2Vdc输出,用选项代码C2)

    代码

    过程连接
    过程法兰材料

    排液/排气

    法兰接头

    2
    7(2)

    SST
    SST

    SST
    哈氏合金

    SST
    SST

    代码

    过程隔li膜片

    2
    3(2)
    5

    316L SST
    哈氏合金C-276

    代码

    O型环材料

    A

    玻璃填充四氟乙烯(TFE)

    代码

    过程充液

    D
    H
    N

    D.C.200硅油
    惰性液
    Neobee M-20

    代码

    传感膜头隔li膜片材料

    2

    SST

    代码

    传感膜头充液

    1
    2

    硅油
    惰性液(卤代烃)

    代码

    外壳材料

    导线管入口尺寸

    A
    B
    C
    D
    J
    K
    L

    铝,聚氨酯涂层
    铝,聚氨酯涂层
    铝,聚氨酯涂层
    铝,聚氨酯涂层
    SST
    SST
    SST

    1/2-14NPT
    M20×1.5(CM20)
    PG13.5
    G1/2
    1/2-14NPT
    M20×1.5(CM20)
    PG13.5

    (1)不适用于危险场所认证选项代码I1、N1、E4和K6。
    (2)符合NACE MR 01-75推jian材料。

    代码

    选项


    B5
    B6

    E5
    I5
    K5
    C6

    K6(1)
    I1(1)
    N1(1)
    E8
    E4(1)
    E7
    I7

    L4

    M5
    M6

    Q4
    J1(2)
    J3(2)
    T1(3)
    C1
    C2
    C4(4)
    S4(5)
    P1
    P2
    D3
    D8

    安装支架
    2英寸管道安装与面板安装通用安装支架,碳钢螺栓
    2英寸管道安装与面板安装通用安装支架,SST螺栓
    危险场所认证
    厂家互检(FM)隔爆认证
    厂家互检(FM)非易燃与本质an全联合认证
    厂家互检(FM)隔爆与本质an全认证
    加拿大标准协会(CSA)隔爆与本质an全认证
    (要求zui大电压42.4Vdc)
    CSA与CENELEC隔爆与本质an全认证
    BASEEFA/CENELEC本质an全认证
    BASEEFA N类认证
    CESI/CENELEC隔爆认证
    日本工业标准(JIS)隔爆认证
    加拿大标准协会(SAA)隔爆认证
    加拿大标准协会(SAA)本质an全认证
    法兰与接头用螺栓
    奥氏体316 SST螺栓
    表头
    液晶表头,用于铝制外壳(jin限外壳代码A,B,C)
    液晶表头,用于SST外壳(jin限外壳代码J,K,L)
    其它选项
    校验数据
    只有本机零点调整
    无本机零点或量程调整
    nai瞬变电压保护端子块
    定制软件组态(随合同完成CDS00806-0100-4001)
    0.8-3.2Vdc输出,带有基于HART协议的数字信号(jin限输出代码M)
    模拟输出ji符合NAMUR推jianNE43,1994年1月18日
    与一体化孔板组件相连-参照PDS00813-0100-4686订货信息
    静压测试
    清洗,用于 tesu应用场合
    1/4-18NPT过程连接(无法兰接头)
    陶瓷球排液/排气阀

    (1)不适用于低功耗选项代码M。
    (2)本机零点与量程调整为标准型,除非指定选项代码J1或J3。
    (3)不适用于危险场所认证代码I1或K6。
    (4)在工厂中预设置为符合NAMUR的操作,不能在现场改变为标准操作。
    (5)该选项zui大静压额定值为3,000psi(20684kPa),jin适用于无相连管道的工厂组装,且jin限于量程2,3,4,5。
