装配热电阻

1、应用
    通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、 te点
    ·压簧式感温元件，抗振性能好；
    ·毋须补偿导线，节省费用；
    ·测温精度高；
    ·机械强度高，nai压性能好；
    ·薄膜电阻元件，性能稳定。
3、工作原理
    热电阻是利用物质在温度变化时，其电阻也随着发生变化的 te征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、主要参数
    产品执行标准
    IEC751
    JB/T18622-1997
    JB/T8623-1997
5、常温绝缘电阻
    热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电ji与外套管之间的绝缘电阻>100MΩ。
6、测量范围及允差

型  号	分 度号	测温范围	精度等ji	允许误差
WZP	Pt100	-200-+500	Aji	±(0.15+0.002) ltl
			Bji	±(0.30+0.005) ltl
WZC	Cu50  Cu100	-50-+100	---	±(0.30+0.005) ltl

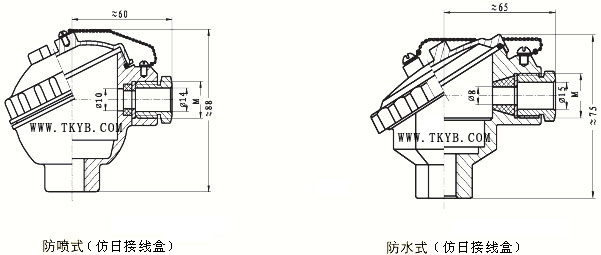

7、接线盒形式

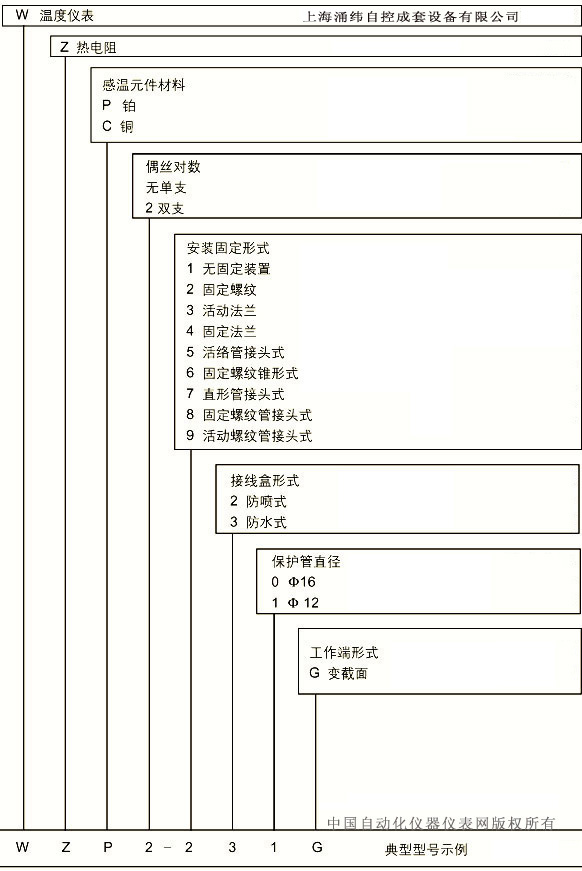

8、型号命名方法

9、型号及规格

名称	型号	分度号	测量范围	规格
				d	L
单支铂热电阻	WZP-101	Pt100	-200-500°C	Ø3 Ø4 Ø5 Ø6	310 360 410 460 510 560
双支铂热电阻	WZP2-101

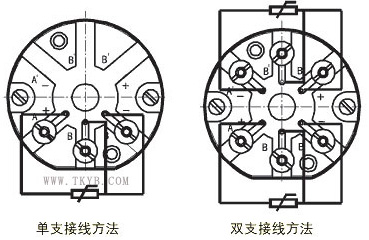

  接线方式

10、装配热电阻选型表

无固定装置热电阻选型一览表  防喷式         防水式	固定螺纹式热电阻选型一览表 防喷式          防水式
活动法兰式热电阻选型一览表 防喷式      防水式	固定法兰式热电阻选型一览表 防喷式       防水式
固定螺纹锥式热电阻选型一览表  防喷式      防水式	活络管接头式热电阻选型一览表 防喷式      防水式
直形管接头式热电阻选型一览表 防喷式     防水式	固定螺纹接头式热电阻选型一览表   防喷式      防水式
活动螺纹管接头式热电阻选型一览表 防喷式       防水式
