通用型导轨式温度变送器（HART协议，可编程）
| GD8984 （1入1出） | GD8986 （2入2出） | GD8796 （1入1出） | GD8797 （2入2出） |
 |
 |
|
|
| 四线制 通用输入，型，符合HART协议，可以编程组态。 适用于热电阻、热电偶、电阻式或电压传感器。 隔li输出4~20mA电流信号。 du立的直流电源供电方式。 |
二线制 适用于热电阻、热电偶、电阻式或电压传感器。 、符合HART协议，可以编程组态。 隔li输出 4~20mA电流信号。 二线制供电电压12~30VDC |
||
一、 te点
| ※ 适用于热电阻、热电偶、电阻式或电压传感器。 ※ , 符合HART通讯协议。可以通过 HART 或PC机进行编程设定输入的温度传感器类型 和量程范围。 ※ 具有信号输入故障报警功能(GD8984型)。 ※ 隔li输出4～20mA直流电流信号。 ※ 直流电源供电方式, 带有工作电源指示灯。 ※ 输入-输出-电源之间相互隔li。 ※ 拔插式接线端子, 可以带电拔插。 ※ 35mm标准DIN导轨卡式安装。 |
※ 热电阻/热电偶通用输入, 温度变送器,接收来自热电阻、电阻式传感器，热电偶或电压传感器的信号输 入, 经过隔li变送输出标准的直流电流信号4～20mA至控制系统或其它单元 组合仪表。
※ 符合HART通讯协议, 可以使用 HART手操器完成组态。如果没有HART 手操器, 也可以通过使用USB/HART通讯转换适配器, 在 PC机上通过 标定程序软件进行编程设定。HART信号与变送器输出的4~20mA电流 信号同步传输, 而且不影响 4~20mA信号或环路中的其它设备, 如显示器、 记录仪、控制器。
※ 采用du立的直流电源供电, 供电电源 - 输入-输出之间隔li。
※ 可以与单元组合仪表及DCS、PLC 等系统配套使用，广fan用于工业生产 过程的ge种温度检测和控制系统。

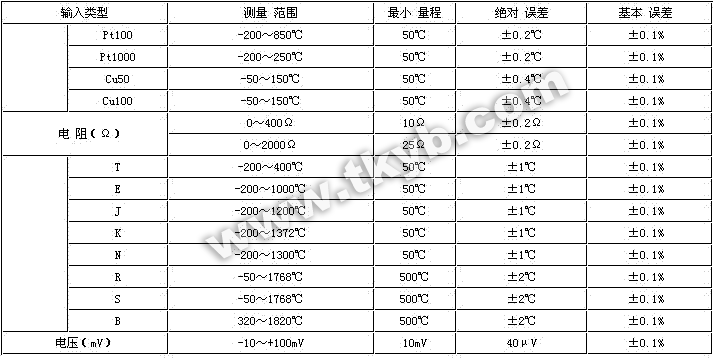

三、量程及误差表
1. 表中所列的基本误差和jue对误差两栏，应用时取基本误差与jue对 误差的较大值。
2. 热电偶输入时, 应加上其冷端补偿误差 ±1℃。
3. 列表之外未列出类型和分度号，用户也可指定订货。
四、主要参数
● 供电电源 |
● (GD8796/GD8797)输 出 |
五、选型订货代码
● 型号及代码构成方法

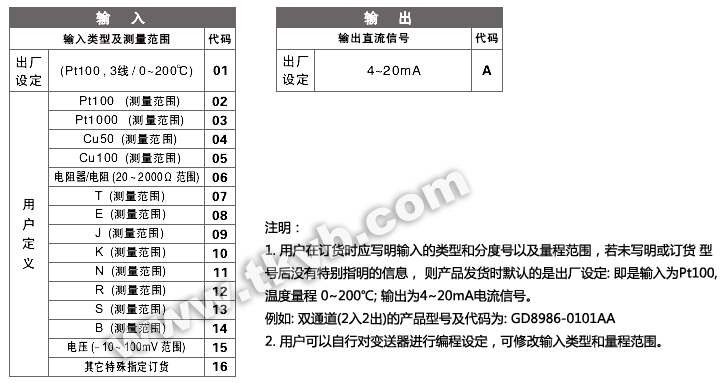

● 输入/输出代码
● 可选备件产品
以下表中所列的产品是可供用户选择的备件产品, 适用于温度变送器的编程设定。用户订购时，请直接写明型号。
| 名 称 | 型 号 | 描 述 | 备 注 |
| 编程电缆 | USB-CR2201 | 带转换适配器，通过USB接口连接变送器和PC机, 线长1.8m。 | 相关说明资料及程序安装 文件均集成在1张CD中 |
| 标定程序软件 | 标定32 V1.0 | 用于给变送器组态，兼容Windows98/2000/NT/XP 系统。 |
注: 对于符合HART通讯协议的温度变送器, 也可以通过HAR手操器来完成对变送器的编程组态。 由于我公司暂未生产 HART 手操器。因此, 在这里没有提供HART手操器的选型订货。
六、应用、端子接线图
配合DCS/PLC等控制系统或其它单元组合仪表应用。
●连接至控制系统：各款 DCS/PLC 的AI卡，接受4~20mA电流信号。
●适用于连接的现场设备：热电阻、 电阻式传感器, 热电偶或电压传感器。
●安装与端子接线：35 mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。

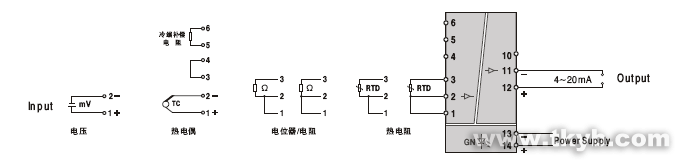

GD8984端子接线图 |

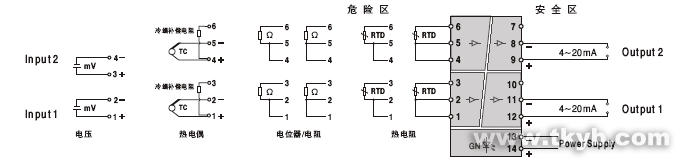

GD8986端子接线图 |

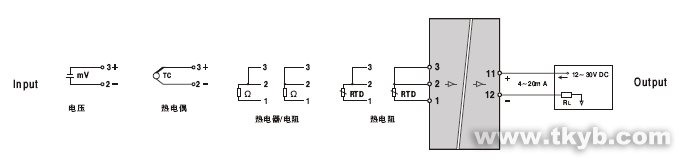

GD8796端子接线图 |

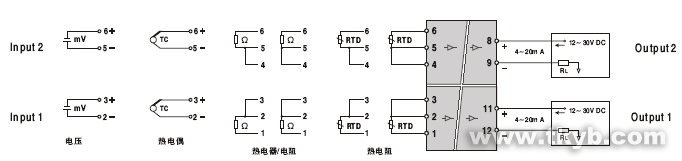

GD8797端子接线图 |
