智能通用型导轨式温度变送器(有USB接口,可编程)

GD8974 (1入1出) GD8975 (1入2出) GD8976 (2入2出) GD8791 (1入1出) GD8792 (2入2出)
四线制
通用输入,智能型,设置有USB接口,可以编程组态。
适用于热电阻、热电偶、电阻式或电压传感器。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
二线制
适用于热电阻、热电偶、电阻式或电压传感器。
智能,设置有USB接口,可以编程组态。
隔离输出 4~20mA 电流信号。
二线制供电电压12~30V DC。

一、特点

※ 适用于热电阻、热电偶、电阻式或电压传感器。
※ 智能, 有USB接口, 与PC机相连, 可以任意编程 设定输入类型和量程范围。
※ 具有信号输入故障报警功能(GD8974/GD8975/GD8791)。
※ 隔离输出直流电流或电压信号。
※ 高精度转换,线性化校正。
※ 直流电源供电方式, 带有工作电源指示灯。
※ 输入-输出-电源之间相互隔离。
※ 拔插式接线端子, 可以带电拔插。
※ 35mm标准DIN导轨卡式安装。

二、概述
  ※ 热电阻/热电偶通用输入,智能温度变送器,将来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入, 经过 隔离变送输出标准的直流电流或电压信号至控制系统或其它单元组合 仪表。
  ※ 是智能型的温度变送隔离安全栅, 有USB编程接口, 可以使用专用的编 程电缆连接这个温度变送器和PC机,通过标定程序软件进行编程设定
温度传感器的类型和量程,并可对变送器输出信号的零点、满度和偏 移量进行校正。
  ※ 采用独立的直流电源供电,供电电源- 输入 -输出之间隔离。
  ※ 该温度变送器可以与单元组合仪表及DCS、PLC 等系统配套使用,广 泛用于工业生产过程的各种温度检测和控制系统。

三、量程及误差表

  1. 表中所列的基本误差和绝对误差两栏,应用时取基本误差与绝对 误差的较大值。
  2. 热电偶输入时, 应加上其冷端补偿误差 ±1℃。
  3. 列表之外未列出类型和分度号,用户也可指定订货。

四、主要技术参数

● 供电电源
  电源电压:20~30VDC
  电源指示:通电时,LED 电源灯亮绿色
  电流消耗(24VDC供电时):<30mA (1入1出)
               <45mA (1入2出)
               <65mA (2入2出)
● 输 入( 可以通过 PC 机及软件编 程设定 )
 ◆ 热电阻 Pt100 、 Cu50等
   温度量程范围:根据连接的传感器类型
   热电阻传感器连接形式: 2线制或3线制
   允许导线电阻:每条导线在10Ω以下
 ◆电阻式传感器
  输入量程:0~2000Ω
  最小量程:25Ω
  电阻连接形式:2线制或3线制
  允许导线电阻:每条导线在10Ω以下
 ◆热电偶: K;E;S;B;R;T;N;W;J 等
  温度量程范围:根据连接的传感器类型
  冷端补偿:外置补偿电阻
  冷端温度补偿范围:-15~+75℃
 ◆ 毫伏电压: -10 ~+100 mV 范围
   最小量程:10 mV
   输入阻抗:1MΩ以上
(GD8974/GD8975/GD8976)输 出
  输出电流:4~20mA;0~20mA; 其它指定电流
  输出电压:1~5V;0~5V;其它指定电压
  电流输出允许负载:≤350Ω
  故障报警时的输出电流 (只适应GD8974/GD8975):
             低量程, 输出电流约 3.5mA
             高量程, 输出电流约 22mA



(GD8791/GD8792)输 出
  输出电流(Io):4~20mA
  输出回路供电(Ue):12~30VDC
  最小工作电压(Ui):12VDC
  输出负载电阻:(Ue-12VDC)÷0.02
  故障报警时的输出电流 (只适应GD8791):
            低量程, 输出电流约 3.5mA
            高量程, 输出电流约 22mA
● 综合主要技术参数
  标准精度:±0.1%(参见温度传感器类型、量程及测量误差表)
  热电偶冷端补偿温度误差:±1℃
  温度漂移:基本误差 / 10℃
  响应时间:< 10ms
  稳定时间:< 5s
  电源变化影响:±0.1% (20~30VDC 允许电压范围)
  隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
  绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC
  工作环境温度:-20~+60℃
  储存环境温度:-40~+80℃
  环境湿度范围: 5~95%RH (无冷凝)
  机壳材质:PC(聚碳酸脂)材料
  防护等级:IP20
  工作环境温度: -20~+60℃
  外形尺寸:厚度×高度×长度=16×116×110(mm)

五、选型订货代码

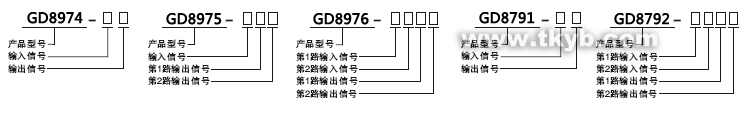

  ● 型号及代码构成方法

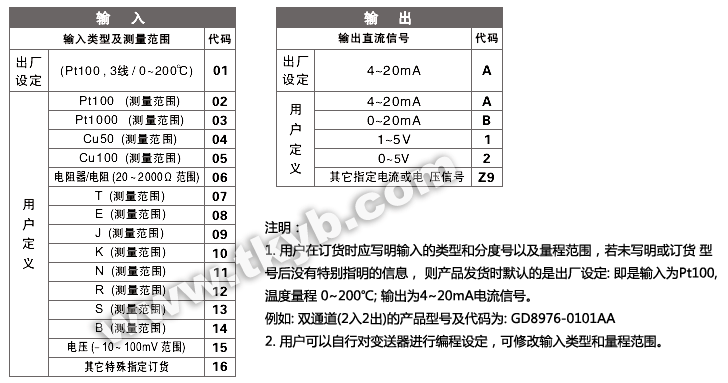

  ● 输入/输出代码

  ● 可选备件产品
   以下表中所列的产品是可供用户选择的备件产品, 适用于智能温度变送器的编程设定。用户订购时,请直接写明型号。

名 称 型 号 描 述 备 注
编程电缆 USB-CR2201 带转换适配器,通过USB接口连接变送器和PC机, 线长1.8m。   相关说明资料及程序安装 文件均集成在1张CD中
标定程序软件 标定32 V1.0 用于给变送器组态,兼容Windows98/2000/NT/XP 系统。

  注: 对于符合HART通讯协议的智能温度变送器, 也可以通过HAR手操器来完成对变送器的编程组态。 由于我公司暂未生产 HART 手操器。因此, 在这里没有提供HART手操器的选型订货。

六、应用、端子接线图

  配合DCS/PLC等控制系统或其它单元组合仪表应用。
  ●连接至控制系统:各款 DCS/PLC 的AI卡,接受4~20mA电流信号。
  ●适用于连接的现场设备:热电阻、 电阻式传感器, 热电偶或电压传感器。
  ●安装与端子接线:35 mm 标准DIN导轨卡式安装;端子接线采用簧片式压紧连接。

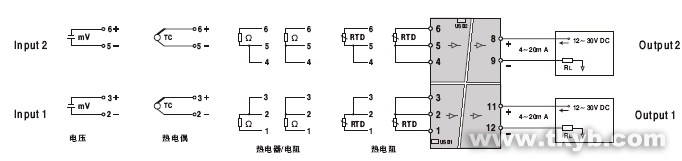

GD8974端子接线图

GD8975端子接线图

GD8976端子接线图

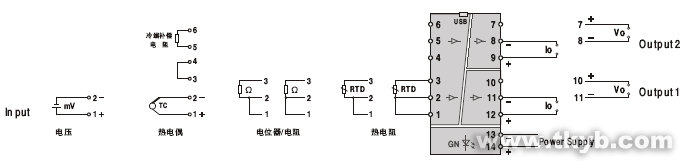

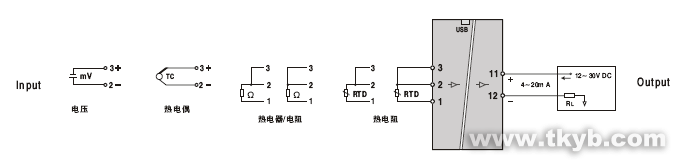

GD8791端子接线图

GD8792端子接线图
