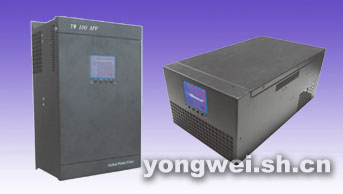

YW-APF/H有源滤波器/有源电力滤波器

简介
  涌纬有源电力滤波器是动态滤除谐波的新一代谐波治理解决方案,各项技术性能指标均达到国内外同类产品同等水平,成本和技术都有革命性突破,新型工艺设计使机器体积大大减少,节省了机房宝贵的空间,大大降低了企业用户使用有源滤波技术的门槛。
YW-APF/H工作原理
  涌纬有源电力滤波器通过外部电流互感器CT,实时检测负载电流,并通过内部DSP计算,提取出负载电流的谐波成分,然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等,方向相反的电流注入到电网中,达到滤波目的。
技术优势
  绿色化
   效率达97.2%,比效率为95%的有源滤波器年节约电能约6, 500kwh
   效率更高的拓扑增强型控制算法
   基于精确模型的热设计和结构优化
  小型化
   体积仅为同类主流品牌1/6,占用更少空间 ,
   活适应不同的工况安装创新,壁挂式或机架式安装使用更少的原材料,保护环境
  智能化
   补偿指定次数谐波可调感性、容性无功补偿补偿系统不平衡负载自动检测、抑制系统谐振全功能监控系统
  模块化
   N+1冗余,显著提高系统可靠性流水线生产 , 更出色质量保证减少系统单故障点灵活并联,适应不同工况
  功能特性
   同时滤除2~50次谐波,或选择2~50次内任意次数谐波进行补偿 响应时间小于300μs
    采用3DSP+CPLD全数字控制方式和国际知名品牌高速IGBT,闭环控制,精确滤除谐波
    应用四相线技术,消除中性线电流
   自动消除谐振,不受电网阻抗和系统阻抗变化影响 具有补偿谐波;同时补偿谐波和无功;同时补偿谐波,无功和负 载三相电流不平衡三种工作模式
   电子式过负荷保护
   逆变器控制具备了机器快速的FPGA,功率数字信号处理功能
   模块化设计,易于扩展 多机并联集中监控功能 远程网络监控功能
   维护方便,在符合要求的工作环境下工作,非机器故障无需维护
产品设计及生产遵循的国内,国际标准
  国际标准
   EN 50091-3, EN 61000-6-2, EN55011, EN 50178:1997, IEC 62040-3, IEC 50178:1997, AS 62040-3(VFI SS 111), CISPR11
  国家标准
   GB/T14549-93《电能质量:公用电网谐波》
   GB/T15543-1995 《电能质量:三相电压允许不平衡度》
   GB/T15945-1995 《电能质量:电力系统频率允许偏差》
   GB/T12326-2000 《电能质量:电压波动和闪变》
   GB/T12325-2003 《电能质量:供电电压允许偏差》
   GB/T18481-2001 《电能质量:暂时过电压和瞬态过电压》
   GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
   GB7625.11998 《低压电气电子产品发出的谐波电流限值》
   GB4208-93 《外壳防护等级的分类》
极宽电压输入范围

额定工作电压为380V,可承受-40%~+20%的电压波动,频率为50/60Hz, 可承受+/-5%的频率波动,适应各种不同工况的电能质量环境。同时,如果电压波动超过上下限,机器自动闭锁输出,并发出告警。
自动限流
  自动限定在额定容量范围内100%输出,如果负载侧谐波电流大于机 器额定容量,机器会在额定容量内继续输出电流补偿谐波,不会发生过载导致自身超载或退出运行。
负载短路保护
  可承受负载瞬间短路的冲击,在短路消除后重新启动。
并联独立控制
    并联接入电网,不会因机器故障导致电网发生断电事故。多台YW-APF/H有源电力滤波器并联系统,如果一台因故障退出运行,剩余的机器仍能正常工作实现滤波功能。
三相电流独立控制
   各相电流独立控制,单相注入电流,不受系统三相电流不平衡影响,中性线滤波能力为相线的三倍。
IP防护等级及防雷保护
  IP保护等级为IP20;防雷保护能力为20kA。
监控系统
   系统具备快速、完全的故障自检功能,包括市电欠压或过压、母线 过压或过流、风扇故障、功率器件过温、输入保险丝熔断等各种故障自检,所有故障均通过LCD显示屏及LED运行状态灯发出告警信号,同时机器自动采取相对应的操作保护系统。 监控系统在供电或断电情况下可保存500条故障记录,便于分析原因 及排除故障。
生产环节保障可靠稳定
  关键元器件选型均为进口品牌, 生产流程严格导入ISO9000质量管理体系,机器出厂前经过一系列测试检验工序确保可靠稳定运行。
产品介绍

产品型号 YW-APF/H-25 YW-APF/H-50 YW-APF/H-100
额定补偿电流(A) 25 50 100
尺寸(mm,高x宽x深) 260x405x178 88×440×680
176×440×680
264x440x680
净重(Kg) 16 25/28 50
安装方式 壁挂/机架 壁挂/机架 壁挂/机架
进线方式 上进线/后进线 上进线/后进线 上进线/后进线
风冷模式 智能风冷,151L/Sec
噪声指标 <56 dB
防护等级 IP20
可并联台数 不限(推荐最大6台)
CT互感器(开口) 100:5~1000:5 300:5~4000:5 300:5~4000:5

技术参数

输入
工作电压(V) 380 -40%~+20%
工作频率(Hz) 50/60 +/-10%
性能指标
整机效率 >97%
滤波能力 THDi(电流畸变率)<5%
滤波范围 2~50次
响应时间 <300μs
全响应时间 <10ms
中性线滤波能力 3倍于相线
IGBT频率 20K Hz
自诊断及保护功能
通讯接口 RS232,Rs485,网口
通讯协议 电总协议,Modbus协议
环境条件
环境温度 0℃~40℃
储存温度 -40℃~70℃ 最大95%,无凝露
相对湿度 ≤1500m,1500~4000m之间,根据国标
海拔高度 GB/T3859.2,每增加100m,功率降低1%

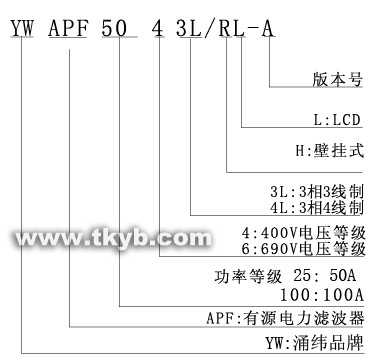

选型及型号说明

YW-APF/H-50单机容量:50A
  例如:YW-APF-5043L/HL-A
     表达涌纬的YW-APF-50系列产品中的50A机型,为400V电压等级3相3线制接入模式,H为壁挂式安装方式,L为标配LCD的机器,版本为A版本
     有源滤波器100A以内,含100A的。可以做壁挂或机架式的。超过100A的择需做成机柜式的,300A的机柜尺寸是宽:600mm,深:1000mm,高:2200mm

选件说明

选件 型号 备注
外接CT组件 有客户选择 300:5~4000:5间随意选择
CT电缆组件 有使用情况决定 配置套数由并机台数或是CT安装方式决定

涌纬有源滤波器(YW-APF/H)投入前后电能质量数据对比

  投入前 投入后
THDI(%) 75.8

5.3

电流有效值(A)

75

61
Q(kVAR) 10.6 0.9
S(kVA) 17 13. 7
PF 0.78 1.00
  投入前 投入后
基波 100% 100%
3 66.47% 4.81%
5 34.55% 0.86%
7 3.02% 0.19%
9 10.05% 1.26%
11 9.13% 1.32%
13 1.31% 0.38%
15 3.64% 0.70%
17 3.43% 0.63%
19 0.88% 0.37%
21 1.43% 0.13%
23 1.00% 0.33%
25 0.91% 0.22%
27 0.94% 0.19%
29 0.54% 0.17%
31 0.84% 0.19%
THDi 75.8% 5.4%
