概述
　　YM系列模块是高性能配电化元件，应用于配电、工业自动化等领域。产品包括遥信单元：YM-DD32、YM-DD34、YM-DA16；遥控单元：YM-KK16；遥信遥控复合单元：YM-D16K8；遥测单元：YM-AA32、YM-AA36、YM-IT14、YM-IW32。

符合标准
　　JB/T10388-2002带总线通讯功能的测控节点产品通用技shu条件
　　GB/T13729-2002远动终端设备

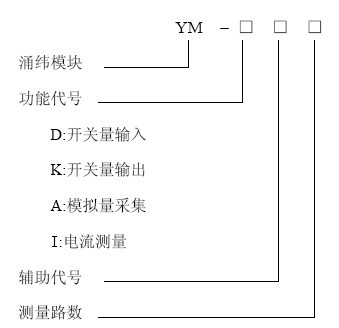

型号说明

使用条件

　　1)辅助电源：24VDC，允许16~36VDC
　　　　　　　　220VAC（DC），允许85~265V（AC）、85~300V（DC）
　　2)功耗：≤5W
　　3)工作环境：-5℃~55℃
　　4)相对湿度：5~95%，不凝露、无腐蚀性气体
　　5)存储温度：-25℃~70℃
　　6)海拔高度：≤2500m
　　7)防护等ji：IP20
　　8)绝缘强度：2KV/min50Hz
　　9)安装类别：导轨安装
　　10)符合标准：
　　　　GB/T17626.2静电放电抗扰度实验
　　　　GB/T17626.3射频电磁场辐射抗扰度实验
　　　　GB/T17626.4电快SU瞬电脉冲群抗扰度实验
　　　　GB/T17626.5浪涌抗扰度实验
　　　　GB/T17626.6射频场感应的传导骚扰抗扰度实验
　　　　GB/T17626.12振荡波抗扰度实验

产品规格

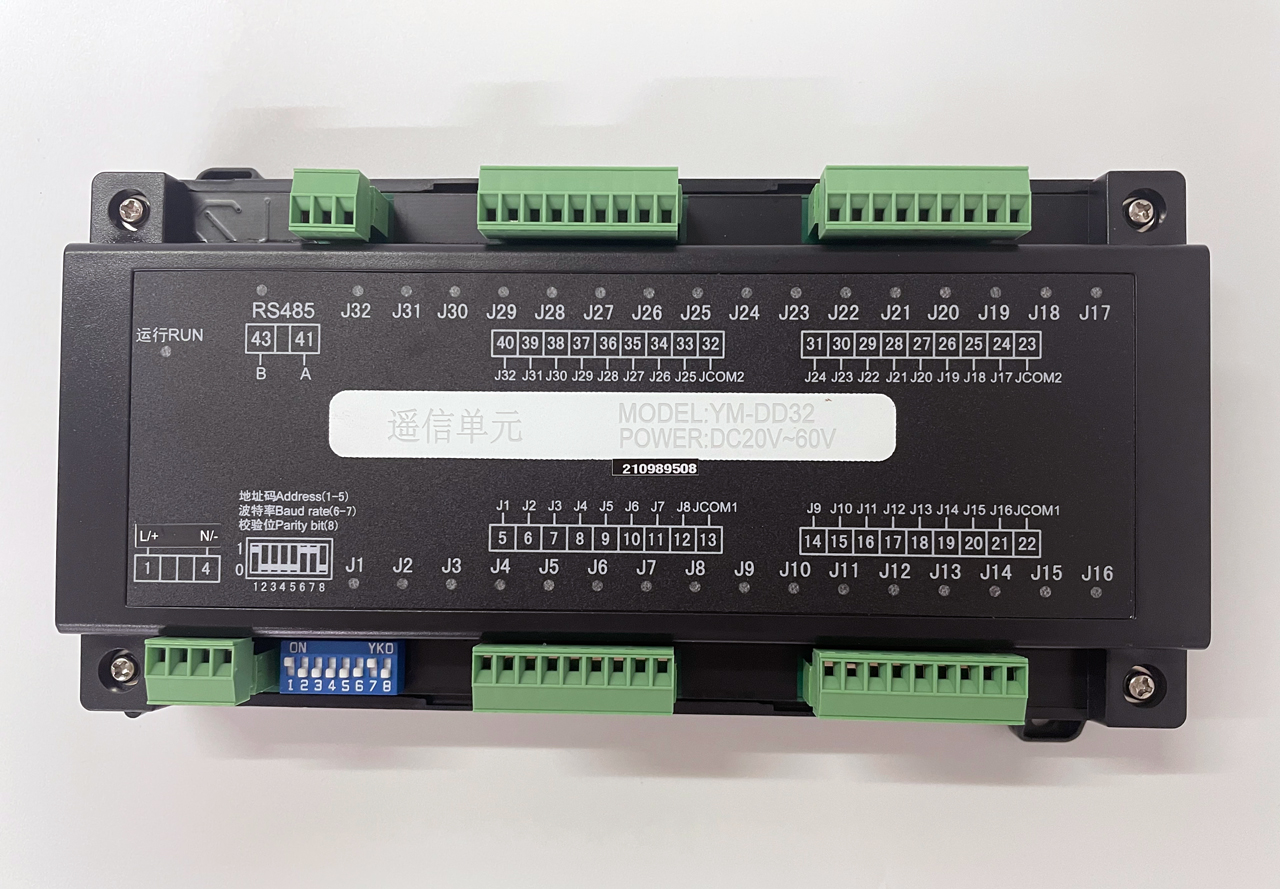

　　◆ YM-DD32 遥信单元
　　　　概述
　　　　　YM-DD32遥信单元是专为配电、工业自动化等领域开发的32路开关量采集单元。用于采集开关量信号并转换为数字信号经由通讯实现与上位机监控系统的数据交换。模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间。32个数据循环存储。
　　　　技shu参数

性能	指标
辅助电源	220VAC（DC） 允许85~265V（AC）、85~300V（DC）
输入回路	32
输入方式	无源干节点
总线方式	半双工RS485(Modbus),建议采用三芯屏蔽线
事件记录容量	32

　　　　安装与接线
　　　　　形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35

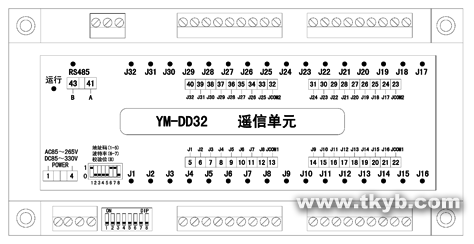

　　　　　接线：

　　◆ YM-DD34遥信单元
　　　　概述
　　　　　YM-DD32遥信单元是专为配电、工业自动化等领域开发的34路开关量采集单元。用于采集开关量信号并转换为数字信号经由通讯实现与上位机监控系统的数据交换。模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间。32个数据循环存储。
　　　　技shu参数

性能	指标
辅助电源	220VAC（DC）允许16~36VDC
输入回路	34
输入方式	无源干节点
总线方式	半双工RS485(Modbus),建议采用三芯屏蔽线
事件记录容量	32

　　　　安装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35

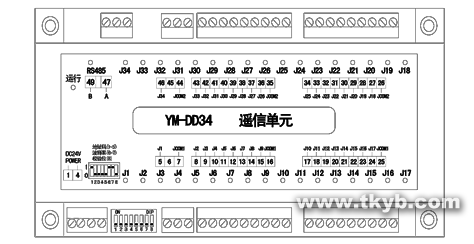

　　　　　接线：

　　◆ YM-DA16遥信单元
　　　　概述
　　　　　M-DA16遥信单元是专为配电、工业自动化等领域开发的16路开关量采集单元。用于采集开关量信号并转换为数字信号经由通讯实现与上位机监控系统的数据交换。模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间。32个数据循环存储。

　　　　技shu参数

性能	指标
辅助电源	220VAC（DC） 允许85~265V（AC）、85~300V（DC）
输入回路	16
输入方式	有源湿节点(外部220V)
总线方式	半双工RS485(Modbus),建议采用三芯屏蔽线
事件记录容量	32

　　　　安装装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35

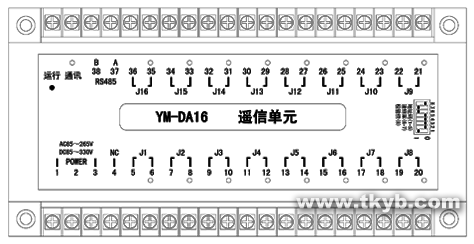

　　　　　接线：

　　◆ YM-KK16遥控单元
　　　　概述
　　　　　YM-KK16遥控单元是远程继电器输出模块，用于接收计算机指令，执行系统的遥控操作。可控制16路继电器输出，通过RS485总线与上位机相连实现相应的控制功能。模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间。32个数据循环存储。
　　　　技shu参数

性能	指标
辅助电源	220VAC（DC） 允许85~265V（AC）、85~300V（DC）
输出回路	16
输出容量	5A/250VAC或5A/30VDC
总线方式	半双工RS485(Modbus),建议采用三芯屏蔽线
事件记录容量	32

　　　　安装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35

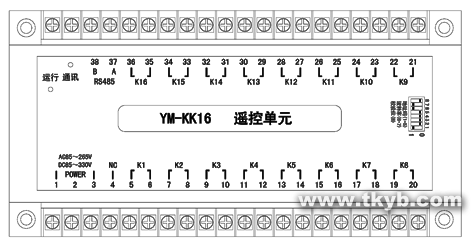

　　　　　接线：

　　◆ YM-D16K8遥信遥控单元
　　　　概述
　　　　　YM-D16K8遥信遥控单元是开入开出复合模块，可同时采集16路的开关量输入和控制8路的开关量输出，通过RS485总线与上位机相连实现相应的采集信号与控制功能。模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间。32个数据循环存储。
　　　　技shu参数

性能	指标
辅助电源	220VAC（DC） 允许85~265V（AC）、85~300V（DC）
输入回路	16
输出回路	8
输出容量	5A/250VAC或5A/30VDC
总线方式	半双工RS485(Modbus),建议采用三芯屏蔽线
事件记录容量	32

　　　　安装与接线
　　　　　外形尺寸(长*宽*高)：200*100*38mm (见附录)
　　　　　安装：标准导轨TS35

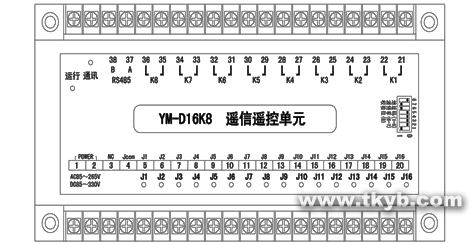

　　　　　接线：
