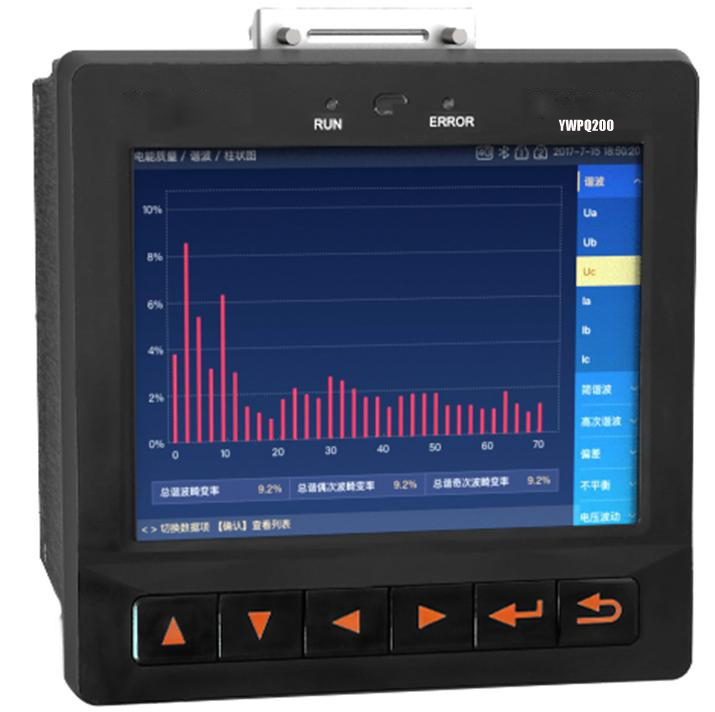

YWPQ200电能质量分析仪
一、概述
YWPQ200是一款集电能质量分析功能于一体的三相交流多功能智能测控仪，包含谐波分析、不平衡度测量、闪变监测、电压
暂态事件、录波及事件记录等功能。核心处理器采用进口的工业级高速处理器，高精度测量，运行稳定。彩屏液晶显示，清晰易读。
TCP/IP和RS485总线双总线通讯，方便系统集成。可广泛应用于数据中心、智能建筑、电力系统、低压配电、工业自动化、能源管
理系统及自动化等领域。
二、功能介绍
测量通道 |
|
|---|---|
电压通道数 |
4 |
电流通道数 |
4 |
实时测量 |
|
电流 |
√ |
相电压 |
√ |
线电压 |
√ |
有功功率 |
√ |
无功功率 |
√ |
视在功率 |
√ |
功率因数 |
√ |
频率 |
√ |
角度 |
√ |
电能计量 |
|
全波电能 |
√ |
基波电能 |
√ |
正向/反向谐波电能 |
2-63次 |
需量功能 |
|
实时需量 |
滑动需量/同步需量 |
预测需量 |
滑动需量/同步需量 |
最大需量 |
本次/上次最大需量 |
TOU/增量电能 |
|
分时计量 |
可设置12分计费季，20种费率表，12个日时段，3种计费日类型，90个特殊日，8 种费率 |
增量电能 |
√ |
稳态电能质量 |
|
波形采样率 |
512点/周波，1024点/周波（可选） |
电压偏差 |
√ |
频率偏差 |
√ |
三相不平衡 |
√ |
谐波 |
63 次 |
间谐波 |
63 次 |
电压波动 |
√ |
闪变分析 |
√ |
快速电压变动 |
√ |
暂态电能质量 |
|
|---|---|
电压暂升 |
√ |
电压暂降 |
√ |
电压中断 |
√ |
冲击电流 |
√ |
标记功能 |
√ |
瞬态电能质量 |
|
瞬态过电压 |
√ |
突变量检测 |
√ |
波形记录 |
|
波形记录 |
√ |
有效值记录 |
√ |
事件记录 |
|
稳态事件 |
√ |
暂态事件 |
√ |
瞬态事件 |
√ |
操作记录 |
√ |
显示 |
|
显示方式 |
5.7寸彩屏，分辨率640×480 |
实时数据 |
三相电压、电流、功率、频率等电参量显示 |
实时告警 |
告警信息提示 |
设备参数 |
相关设定的参数（通信参数如地址、波特率、校验方式和产品信息） |
显示设置 |
背光时间可设 |
通讯 |
|
RS485 |
2 路RS485 接口，最大响应时间小于100ms |
TCP/IP |
2 路网络通信，RJ45接口，链路数可设，最大为3，最大响应时间小于100ms |
USB |
1 路 |
通信规约 |
MODBUS、IEC 61850 |
时钟、计时功能 |
|
时钟 |
时钟具有自动计算日历、计时、闰年自动转换功能 |
对时 |
MOSBUS、SNTP、GPS、北斗 |
输入 |
|
开关量输入 |
8 路DI |
输出 |
|
继电器输出 |
4 路DO |
光耦输出 |
2 路EC |
三、技术指标
参数 |
精度 |
分辨率 |
|---|---|---|
电压 |
±0.1% |
0.001V |
电流 |
±0.1% |
0.001A |
电压电流相位 |
±0.2° |
0.001° |
频率 |
±0.01Hz |
0.001Hz |
有功功率 |
±0.2% |
0.1W |
无功功率 |
±0.2% |
0.1var |
视在功率 |
±0.2% |
0.1VA |
功率因数 |
±0.5% |
0.001 |
电压偏差 |
±0.2% |
0.001% |
频率偏差 |
±0.01Hz |
0.001Hz |
三相电压不平衡度 |
±0.2% |
0.001% |
三相电流不平衡度 |
±1% |
0.001% |
闪变 |
±5% |
0.001 |
电压谐波 |
A 级 |
0.001V |
电流谐波 |
A 级 |
0.001A |
有功电能 |
0.5S级 |
0.001kWh |
无功电能 |
2级 |
0.001kvarh |
视在电能 |
2级 |
0.001kVAh |
时间精度 |
外部对时（±50ms） 无外部对时（±1/24h） |
10ms |

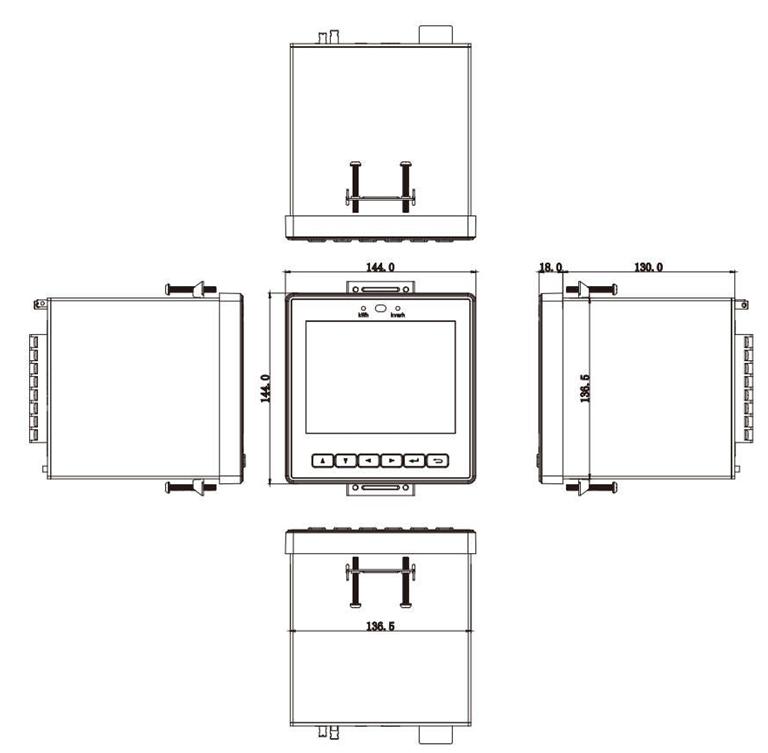

四、安装尺寸
（单位：mm；公差：±0.5）
五、接线端子
端子定义 |
注释 |
端子定义 |
注释 |
|---|---|---|---|
I1+ |
A 相电流流入 |
DO1+/DO1- |
第一路继电器输出 |
I1- |
A 相电流流出 |
DO2+/DO2- |
第二路继电器输出 |
I2+ |
B 相电流流入 |
DO3+/DO3- |
第三路继电器输出 |
I2- |
B 相电流流出 |
DO4+/DO4- |
第四路继电器输出 |
I3+ |
C 相电流流入 |
|
|
I3- |
C 相电流流出 |
|
|
I4+ |
零线电流流入 |
|
|
I4- |
零线电流流出 |
|
|
V1 |
A 相电压输入 |
|
|
V2 |
B 相电压输入 |
|
|
V3 |
C 相电压输入 |
L/+ |
交流电源火线/直流电源正极 |
V4 |
预留 |
N/- |
交流电源零线/直流电源负极 |
Un |
零线电压输入 |
GND |
交流电源地线 |
DIcom |
开关量输入公共端 |
485-1A/1B/1G |
RS485接口1 |
DI1 |
第一路开关量输入 |
485-2A/2B/2G |
RS485接口2 |
DI2 |
第二路开关量输入 |
PPS+/PPS- |
对时输入 |
DI3 |
第三路开关量输入 |
USB |
USB接口 |
DI4 |
第四路开关量输入 |
ETH0 |
网络通信RJ45接口1 |
DI5 |
第五路开关量输入 |
ETH1 |
网络通信RJ45接口2 |
DI6 |
第六路开关量输入 |
EC1+/EC1- |
第一路光耦输出 |
DI7 |
第七路开关量输入 |
EC2+/EC2- |
第二路光耦输出 |
DI8 |
第八路开关量输入 |
|
|
