YWL-T2热电阻(温度)信号隔离器(一入二出)

一、概述
  本公司开发生产的YWL系列隔离式温度变送器,采用三线式铂(铜)电阻测量电路,具有自补偿功能,无须考虑温度传感器传输电缆的线电阻,只要三根传输电缆的线电阻相等,就能完全克服因温度传感器传输电缆的线电阻引起的误差。
  温度变送器以其良好的性能和低廉的价格,可广泛用于强电场环境中,如变压器油温、蓄电池表面温度等的测量,还可用于工业温控系统。
二、主要特点
  将热电阻信号转换成直流信号,实现信号之间的电气隔离
  优良的温度特性和长期的工作稳定性
  结构紧凑,可高密安装
  DC24V电源,符合CE指令

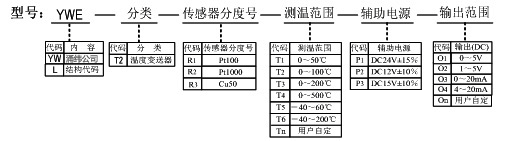

三、产品型号描述

  范例:YWL-T2-R1-T2-P2-O4
  说明:YWL系列一入二出热电阻温度变送器
  分度号:Pt100 测温范围:0~100℃ 辅助电源:AC24V±15% 输出参数:DC 4~20mA

四、技术参数
  执行标准:IEC688:1992,QB/441600 17 080–2001
  准 确 度:0.2%,0.5%
  整机功耗:≤1.5VA
  工作稳定性:年变化< 0.2%
  工频耐压:AC2.0kV/min.1mA(输入/输出/电源)
  绝缘电阻:≥20M Ω(DC500V)
  冲击电压:5kV(峰值),1.250 μS
  测量范围:-40~500℃可选
  输出信号:DC0~5V、1~5V、0~20mA、4~20mA等
  负载电阻:电压输出:RL≥2KΩ,电流输出:≤500Ω
  工作环境:-10~50℃,20%~90%无凝露
  贮存环境:-40~70℃,20%~95%无凝露
  安装方式:DIN(35mm)导轨和M3镙钉固定

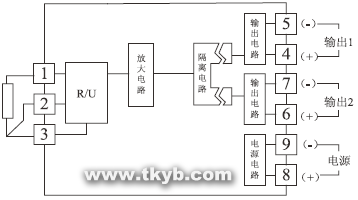

五、接线方式

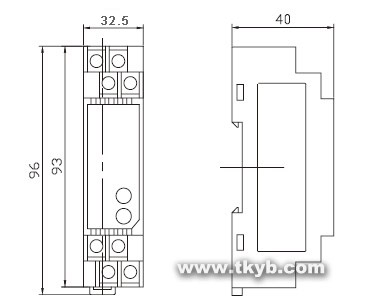

六、产品结构图
