YWE-T热电阻隔离式温度变送器

一、概述
  本公司开发生产的YWE系列隔离式温度变送器,采用三线式铂(铜)电阻测量电路,具有自补偿功能,无须考虑温度传感器传输电缆的线电阻,只要三根传输电缆的线电阻相等,就能完全克服因温度传感器传输电缆的线电阻引起的误差。
  温度变送器以其良好的性能和低廉的价格,可广泛用于强电场环境中,如变压器油温、蓄电池表面温度等的测量,还可用于工业温控系统。

二、功能与特性
  温度变送器是利用铂电阻(铜电阻等)的阻值随温度改变的特性将温度变化转变为电压的变化,再经直流隔离变换,得到与输入(温度传感器)完全隔离的对应于被测点温度的直流电压或电流输出。

三、原理
  给铂(铜)电阻施加一个恒定电流,将电阻变化转换成电压变化。因铂(铜)电阻存在非线性,为了达到高精度测温要求,我公司在原有基础上精益求精,增加了非线性校正电路,可以将大范围变化的温度线性转化成电压,再经线性光耦隔离输出。HCNR200/201线性光耦由高性能铝镓砷发光二极管(LED)和两只紧密匹配的光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定,这样就使LED的非线性和不稳定性几乎被完全消除,输出光电管则产生一个光电流与LED发光的强度成线性关系。由于该器件两只光电管的精密匹配和精心设计,确保了光耦具有很好的线性度和稳定的增益。

四、技术参数
  执行标准:QB/441600 17 080–2001
  准 确 度:0.2%,0.5%
  整机功耗:≤1.5VA
  工作稳定性:年变化< 0.2%
  工频耐压:AC2.0kV/min.1mA(输入/输出/电源)
  绝缘电阻:≥20M Ω(DC500V)
  隔离耐压:输入、输出、辅助电源间相互满足DC1.0KV/min.1mA
  CE指令:符合EMC指令(89/336/EEC) 符合LVD(073/23/EEC)
  负载电阻:电流输出:+12V、+15V辅助电源时RL≤270Ω +24V辅助电源时RL≤600Ω 电压输出:RL≥2KΩ
  工作环境:-10~50℃,20%~90%无凝露
  贮存环境:-40~70℃,20%~95%无凝露
  安装方式:DIN(35mm)导轨

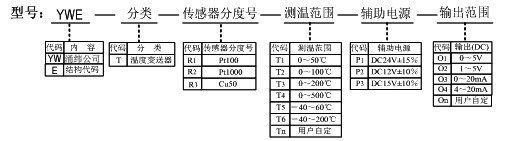

五、型号

  范例:YWE-T-R1-T2-P2-O4
  说明:YWE系列单路温度变送器
  分度号:Pt100 测温范围:0~100℃ 辅助电源:DC24V 输出参数:DC 4~20mA
六、、接线方式

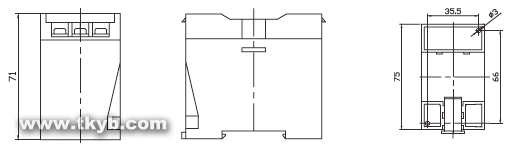

七、 产品结构图

八、注意事项
  1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
