  您的位置:首页->产品列表->电量变送器

YWB-AC交流电流/电压变送器(欧规薄型)

一、概述
      ●六种常规输入/输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
      ●双回路输出可选择不同信号
      ●欧标 22.5mm薄型,35mm导轨安装
       ●工作电源范围AC/DC 20 ~ 264V
      ●依据CE国际标准规范设计

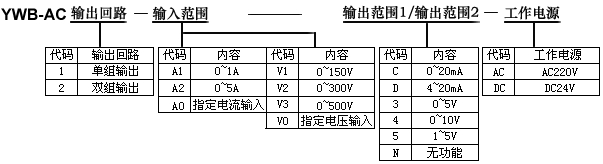

二、产品选型表

三、技术参数
◆信号输入

 输入范围

 输入负载

输入信号频率

电流

0~1A

≤0.10VA

50Hz±3Hz

60Hz±3Hz

0~5A

电压

0~150V

≤0.15VA

 0~300V

 0~500V

     ◆型号输出

输出范围

负载阻抗

信号输入(接线端子选择)

0~20mADC

≦600Ω

     输出1:Io(mA输出接端子9+ & 8-)
     输出1:Vo(V输出接端子7+ & 8-)
     输出2:Io(mA输出接端子12+ & 11-)
      输出2:Vo(V输出接端子10+ & 11-)

4~20mADC

≦600Ω

0~10VDC

≦500Ω

0~5VDC

≦500Ω

1~5VDC

≦500Ω

   测量精度: ≦±0.2% of F.S.(客户订购时之指定范围)
   ≦±2% of F.S.(经由切换开关选择后)
   线性度:  ≦0.1% of F.S.
   响应时间:  ≦250msec (10%~90% of FS)
   输出波纹:  ≦±0.1% of F.S.
   满量程校正范围:  ≦±20% of F.S.
   零点较正范围:  ≦±10% of F.S.
◆电源部分
   工作电源:  AC/DC 20~265V, 50/60Hz
   消耗功率:  DC 4W, AC 5.0VA
◆环境要求
   操作温度:0~60 oC
   操作相对湿度:20~95% RH(非凝结状态)
   温度系数:≦100PPM/ oC (0~50 oC)
   储存温度:-10~70 oC
   保护等级:IP 42
◆机构尺寸
   外观尺寸:81.8mm x 99mm x 22.5mm
   外壳材质:ABS防火材料, UL94V0
   接线端子:可接 2 x 2.5mm2金属线
   安装导轨:35mm DIN导轨 (EN50022)
   重量:250g
◆安全规范说明
   安全规范: IEC 61010 (安装类别 3)
   EMC: EN61326
   隔离强度:  AC 2.0KV for 1min
  (电源/输入/输出1/输出2/外壳之间)
   绝缘电阻: ≧100MΩ/500Vdc

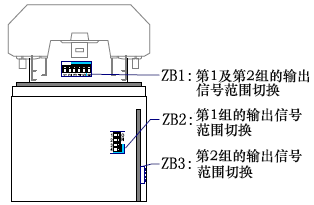

四、校正调整
     ◆信号输入

输出:(CODE:P)

信号输入范围

 指拨开关-ZB1
(ZB1:第1及第2组输出)

 指拨开关-ZB2
(ZB2:第1组输出)

 指拨开关-ZB3
(ZB3:第2组输出)

输出2

输出1

输出1

 输出2

SW1

SW2

SW3

SW4

SW5

SW6

SW1

SW2

SW3

SW4

SW1

SW2

SW3

SW4

0~5V

on









on

on



on

on

on

on



on

0~10

on









on

on



on





on



on

1~5



on





on



on



on

on

on

on



on

2~10



on





on



on



on





on



on

0~20mA

on









on



on









on



4~20mA



on





on





on









on

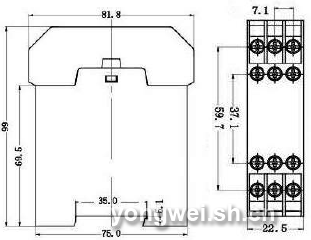

五、规格尺寸及接线图
