  您的位置:首页->产品列表->智能电力监测仪

三电压(电流)及其组合多功能数显表



一、概述

    YW9000系列交流电压(流)表是上海涌纬自控成套设备有限公司最新开发的具有交流电压(流)测量、LED显示、RS485串行输出、模拟量输出、接点输出功能,模拟量和接点输出均可编程控制输出条件(YW9000系列48×48方形表只有显示功能)。能实时显示被测电压(流)值,可手动或上位机设定地址、波特率、变比、模拟量输出、继电器输出及回差数值(YW9000系列48×48方形表用户不能设置参数,但可根据用户需求出厂时由我公司设置好),具有性价比高、稳定性好等特点,是一种经济、实用的交流电压(流)测量仪器。

二、通用技术指标

  1. 可 编 程: PT、CT变比,通讯地址,波特率等参数
  2. 精度等级: 0.5级
  3. 显示位数: 四位
  4. 标称输入: 电流1A、5A;电压100V、600V
  5. 过 量 程: 电流:1.2倍连续,10倍/10秒;电压2倍连续
  6. 频    率: 50Hz±5Hz
  7. 辅助电源: AC220V±20%;DC100V~300V(订制)
  8. 功    耗: <3VA
  9. 绝缘强度: 2kV/min.2mA
  10. 绝缘电阻: ≥100MΩ
  11. 平均无故障工作时间:≥50000h
  12. 工作条件: 环境温度:-25~55℃,相对湿度≤98%,无腐蚀气体场所
  13. 变送输出: DC4~20mA,负载能力≤400Ω
  14. 数字输出: RS485输出,MODBUS–RTU协议
  15. 开关量输出:接点输出,接点容量AC/DC 220V(380V)/5A

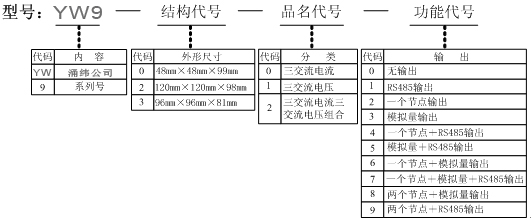

三、型号定义规则

注:1、(48 mm×48 mm×100 mm)结构产品只有纯数显表。
    2、依据上述这一定义规则,可以组合成很多型号的产品,下列二表只列出最常用的一些型号供用户选型参考,如果这些产品不能满足您的要求,可参考这型号命名规则列出相应结构(48 mm×48 mm×100 mm除外)和功能的其它型号产品。

四、产品介绍

  1、三电流多功能数显表

图一

外形尺寸:48 mm×48 mm×100 mm
安装开孔尺寸:45 mm×45 mm
图二

外形尺寸:120 mm×120 mm×81 mm
安装开孔尺寸:111mm×111 mm

图三

外形尺寸:96mm×96mm×98mm
安装开孔尺寸:92mm×92mm


外形图

型号

功能

接线图

图一

YW9000

4位纯数显表

图二

YW9200

图三

YW9300

图二

YW9201

4位数显+RS485输出

图三

YW9301

图二

YW9203

4位数显+DC4~20mA(一路)

图三

YW9303

图二

YW9204

4位数显+RS485输出+一个接点

图三

YW9304

图二

YW9206

4位数显+一个接点+DC4~20mA(一路)

图三

YW9306


2、三路电压多功能表

图一

外形尺寸:48 mm×48 mm×100 mm
安装开孔尺寸:45 mm×45 mm
图二

外形尺寸:120 mm×120 mm×81 mm
安装开孔尺寸:111mm×111 mm
图三

外形尺寸:96mm×96mm×98mm
安装开孔尺寸:92mm×92mm

外形图

型号

功能

接线图

图一

YW9010

4位纯数显表

图二

YW9210

图三

YW9310

图二

YW9211

4位数显+RS485输出

图三

YW9311

图二

YW9213

4位数显+DC4~20mA(一路)

图三

YW9313

图二

YW9214

4位数显+RS485输出+一个接点

图三

YW9314

图二

YW9216

4位数显+一个接点+DC4~20mA(一路)

图三

YW9316

  3、三交流电压和三交流电流组合多功能数显表

型号

功能

三相四线接线图

三相三线接线图

YW9320

4位纯数显表

YW9321

4位数显+RS485输出

YW9322

4位数显+接点(一个)

YW9323

4位数显+DC4~20mA
