YW8000系列单相数显多功能表



一、概述
    YW8000系列单相多功能数显表是传统数显仪表的更新换代产品。该产品除具有传统产品的显示功能外，还具有可编程功能。DC4～20mA模拟量输出，RS485串行口和开关量输出等功能。其具有精度高，电磁兼容性好，外形美观等 te点。

二、通用技shu指标

• 可编程功能：可任意设定：PT、CT变比，通讯地址，波特率等参数
• 精度等ji：0.5、0.2级，频率0.2级
• 显示位数：四位半或四位，另加符号位
• 标称输入：电流1A、5A；电压100V、220V、380V；温度RT100；J、K、T、E等热电偶
• 过 量 程：电流持续：1.2倍，瞬时：电流10倍/5秒，20倍/1秒；电压2倍连续
• 频    率：50Hz±10%
• 辅助电源：AC/DC 110V/220V；允许ji限AC275V，DC390V
• 功    耗：＜3VA
• 绝缘强度：2kVmin.2mA
• 绝缘电阻：≥100MΩ
• 平均无故障工作时间：≥50000h
• 工作条件：环境温度：－25～55℃，相对湿度≤98%，无腐蚀气体场所
• 变送输出：DC4～20mA，负载能力≤600Ω
• 数字输出：RS485输出，MODBUS–RTU协议
• 开关量输出：一个或两个接点输出，接点容量AC/DC 220V(380V)/5A

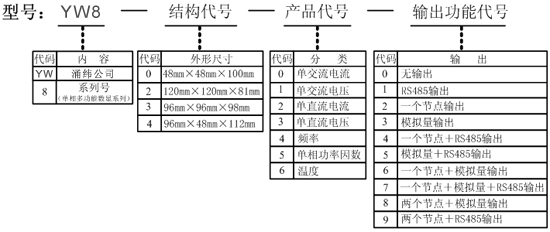

三、型号定义规则

四、产品介绍(以单交流电流数显表为例）

图一

图二

图三

图四

外形图	型号	规格（mm）	安装开孔 （mm）	功能及接线图
图一		48×48×98	45×45	功能：4位纯数显表
图二	YW8200	120×120×82	111×111
图三	YW8300	6×96×61	92×92
图四	YW8400	96×48×112	91×45
图一	YW8001	48×48×98	45×45	功能：4位数显＋RS485输出
图二	YW8201	120×120×82	111×111
图三	YW8301	96×96×61	92×92
图四	YW8401	96×48×112	91×45
图一	YW8002	48×48×98	45×45	功能：4位数显＋开关量输出
图二	YW8202	120×120×82	111×111
图三	YW8302	96×96×61	92×92
图四	YW8402	96×48×112	91×45
图一	YW8003	48×48×98	45×45	功能：4位数显＋DC4～20mA输出
图二	YW8203	120×120×82	111×111
图三	YW8303	96×96×61	92×92
图四	YW8403	96×48×112	91×45
图二	YW8204	120×120×82	111×111	功能：4位数显＋RS485＋开关量输出
图三	YW8304	96×96×61	92×92
图四	YW8404	96×48×112	91×45
图二	YW8206	120×120×82	111×111	功能：4位数显＋DC4～20mA＋开关量输出
图三	YW8306	96×96×61	92×92
图四	YW8406	96×48×112	91×45

五、外形尺寸

YW8000	YW8400

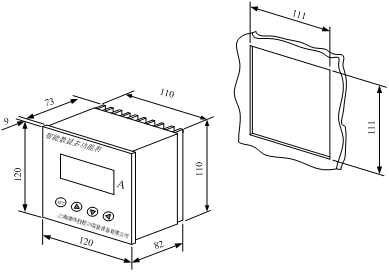

YW8200

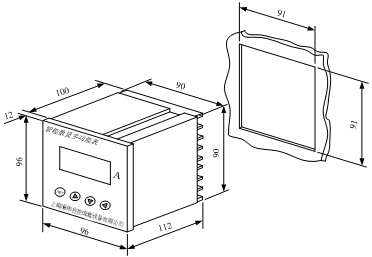

YW8300
