YW5000多功能电力品质分析表

YW5000系列多功能电力品质分析表

一、产品介绍
    YW5000系列集合了高精度量测、显示、DI/DO远程控制、计算机联机及多种电力质量分析的多功能电力质量仪表;可量测显示超过52种电量及电力品质参数。在现今复杂的电力环境中,不但提供了基本电量测量(用电及供电)的功能,更提供有关的电力质量数据以供电力质量改善分析。
    本分析表所具备了DI/DO,可规划成多种功能,并可执行警报及远程监视控制功能。同时内建日期时间设定,可纪录各事件发生时间,以便分析及执行改善对策。
二、应用
    ●马达控制盘的电量监控            ●分电盘的电量及不平衡监控
    ●电能管理及电费分摊系统          ●电力品质分析

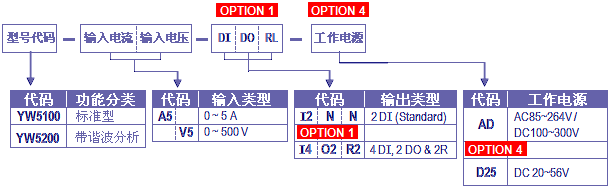

三、产品型号

四、测量显示参数

测量显示参数  YW5100 YW5200



电压

V12  V23  V31  VLL_Avg
V1N V2N  V3N VLN_Avg
电流 I1  I2  I3  IAvg  IN
有功功率 W1  W2  W3  ∑W
无功功率 Q1  Q2  Q3  ∑Q
视在功率 S1  S2  S3  ∑S
功率因素 PF1  PF2  PF3  PFAvg
频率 Hz
有效电能 WHINP  WHEXP  ∑WH  WHNET
无效电能 QHINP  QHEXP  ∑QH  QHNET
需量 Wmd  Qmd  Smd





不平衡 V_unbl  I_unbl
电压谐波失真率 THDv12  THDv23  THDv31 THDv_Ang
电流谐波失真率 THDI1  THDI2 THDI3 THDI_Ang
分次谐波含量 2nd~31st
电压波形因素 Crest Factor
电流K Factor K Factor
各参数最大(小)值记录 记录各参数最大(小)值及发生时间
I/O 数位输入 DI1  DI2  *DI3  *DI4
数位输出 *DO1  *DO2
继电器输出 *RO1  *R02
RS485 Port Modbus RTU mode
日期时间 年,月,日,时,分,秒  ●
*号为附加功能,请与订货型号中选购
五、精确度及解析度
测量显示参数

精确度  解析度  测量范围 >
电压 0.2% 0.1% 40~290Vac(VL_N)
电流 0.2%

0.02% 1%~120%额定
中性线电流 1.0% 0.1% 1%~120%额定>
有效功 0.5% 0.1% 0~9999MW
无效功率 0.5% 0.1% 0~9999MVar
视在功率 0.5% 0.1% 0~9999MVA
功率因素 0.5% 0.1% ±0.02~1.00
频率 0.2% 0.01Hz 45~65Hz
有效电能 0.5% 0.1KWh 0~99999999.9KWh
无效电能 0.5% 0.1KVarh 0~99999999.9KVarh
总谐波失真率 1.0% 0.01% 0~100%
分次谐波含量 1.0% 0.01% 0~100%
不平衡度 0.5% 0.1% 0~300%
六、技术规格
   1、输入
      量测方式:  True rms measurement
      取样速度:  128point/Cycle
      相线系统:  1P2W、1P3W、3P3W、3P4W;平衡/不平衡、可由盘面按键规划(设定与实际接线方式需相符)
      输入范围:  电压:40~290V L-N / 70~500V L-L
                       PT ratio(一次测)    设定范围:100~500000V
                       PT ratio(二次测)    设定范围:100~400V
                 电流:5A, 1A(Optional)
                       CT ratio(一次测)    设定范围:5(1)~10000A
                 频率:45~65Hz
      电压最大过载能力:  2倍额定连续;2500V, 1  秒
      电流最大过载能力:  2倍额定连续;20  倍额定  1  秒
      输入消耗功率:      电压:< 0.2VA;电流:< 0.1VA
   2、I/O功能
      YW5000 系列提供了2组DI(标准品);若需要较多的DI/DO点数,请于订货型号中选购附加  I/O模块(Code: -I4O2R2-)。此模块提供额外的2组DI、2组DO、2组继电器输出及1组直流电源供DI使用。
      数字输入(DI):    标准品:2组DI;可选购:4组DI
                       光偶合器;5~30Vdc, 20mA
                       反应时间:≤300ms
      隔离:           2500Vac
      功能:            远程监视(Remote Monitoring)
      数字输出(DO):    可选购2组DO;Photo-MOS;100Vdc, 50mA
      反应时间:       ≤300ms
      隔离:           2500Vac
      功能:            可设定为警报模式或电能输出模式;说明如下
      电能输出模式:    此模式为脉冲波输出;可设定对应电能输出。使用者可自行设定对应为有效电能/无效
                       电能及用电/供电/总电能/净电能
      脉冲波除频功能:  设定范围:1~6000(x0.1) KWh(KVarh)/p
      脉冲波波宽:      设定范围:1~50( x 20msec)
      警报输出模式:    此模式为警报输出;可设定上限报警或下限报警。用户可经由软件设定对应为34种中的任何电量参数及需量参数。各DO可同时对应多个参数(最多9个参数)及警报点,任何参数警报条件成立时,DO皆会输出;当选购YW5200时,则可设定为警报发生时同时将时间及警报值纪录于EEProm。此模式必须经由RS485设定;请参考操作手册。
      警报模式:        可设定上限报警(High)或下限报警(Low)
      警报延迟时间:    设定范围:0~255*300ms或警报保持
      继电器输出(Relay):  可选购2组继电器;FORM-A;3A/250Vac;3A/30Vdc
      功能:               可设定上限报警或下限报警。用户可经由软件设定对应为34 种中的任何电量参数及需量参数。各DO可同时对应多个参数(最多9个参数)及警报点,任何参数警报条件成立时,DO皆会输出。当选购YW5200 时, 则可设定为警报发生时同时将时间及警报值纪录于EEProm。此模式必须经由RS485 设定;请参考操作手册。

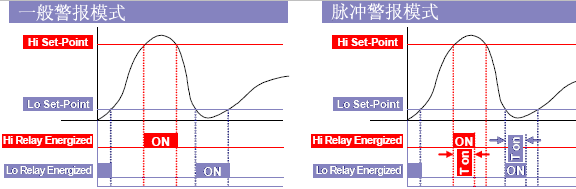

     可设定为二种模式警报模式;其说明如下:
      一般警报模式:        当警报发生时,继电器输出(ON);直到警报条件不成立时,继电器复归(OFF)。
      脉冲警报模式:         当警报发生时,继电器输出(ON)一个设定时间(T on) ,然后自动复归(OFF)。
      继电器输出时间(T on):  设定范围: 50~3000 msecond
      灯警报亮时间:          设定范围:0(永远点亮)~120 分钟

    远端控制模式:可由远端电脑或PLC结由RS485指令直接控制输出
   3、电力品质
      YW5000 系列提供了多种电力质量指针参数;如总谐波失真率、分次谐波含量、电压波峰因素、电流波形因素、各参数之最大(小)值及发生时间纪录、负载平衡度等,提供了更详细的讯息以了解及分析电力质量状况。
      谐波含量(Harmonic):  电压及电流2~31次的各分次谐波含量总
      谐波失真率(THD):     电压及电流2~31次的总谐波含量
      电流波形因素:        此因素为负载电流的谐波比重;若K Factor=1.0时(K Factor):   表示负载特性为线性负载,并无谐波存在。KFactor越大将会造成变压器过热的问题。
      电压波峰因素:        由此因素可立即的了解电压波峰状态。
      最大(小)值纪录:      可规划纪录发生最大(小)值的日期时间以便于日后的追踪分析
      可纪录参数:          VLN, VLL, IL,  ΣW,  ΣQ,  ΣS, THD, Un-balance, Hz, PF, Demand
      纪录区间:            一个月的最大(小)值或一天的最大(小)值
      不平衡度:            电压及电流的不平衡度;便于适当的调整负载分配
   4、需量
      可计算显示有效功率、无效功率、视在功率的现在值及最大值

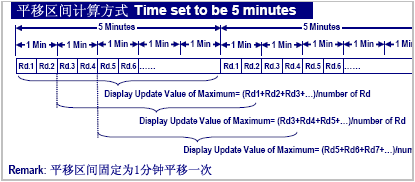

      计算模式:  平移区间计算
      计算时间:  设定范围:1~30 分钟

  5、RS485计算机联机(标准配备)
      通讯协议(Protocol):  Modbus RTU mode
      波特率(Baud rate):   600/1200/2400/4800/9600/19200/38400
      数据位(Data bits):   8bits
      同位检查(Parity):    None
      停止位(Stop bits):   1
      通讯地址(Address):   1~247
      接线:                1200M max,
      终端电阻:            120~300Ω/0.25W(typical: 150Ω)
   6、电气特性及规范
      介电强度:            AC2KV, 50/60Hz, 1 min.;输入/输出/电源/外壳之间
      突波测试:            3KV, 1.2 x 50 μsec. Common mode & differential mode
      绝缘电阻:            ≥100M ohm, DC500V
      隔离:                输入/输出/电源之间
      EMC:                 EN55011:2002   EN61326:2003
      Safety(LVD):         EN61010-1:2001
  7、使用环境
      工作温度:            -10~70℃
      工作湿度(%RH):       5~95 %RH, 无结露
      温度系数:            ≤100PPM/℃
      储存温度:            -40~85℃
      保护等级:           前面盖: IEC549(IP54);壳体: IP20
  8、电源
      工作电源:            AC85~264V/DC100~300V、DC20~56V(附加选购)
      电源变动影响:        ≤0.05% F.S.
      功率消耗:            ≤3W@230Vac
      参数数据储存:        By EEPROM
   9、机械结构
      外观尺寸:    96mm(宽) x 96mm(高) x 71mm(深)(含I/O模块79mm)
      开孔尺寸:    90mm(宽) x 90mm(高)
      外壳材质:    白色ABS
      安装方式:    盘面安装
      接线端子:    螺丝端子, Plastic NYLON 66 (UL 94V-0)
                   电流/电压输入端子(#1~#10): 1.5~2.5mm2(AWG15~10)
                   其他端子: 0.5~1.3mm2(AWG22~16)
      重量:        小于400g
七、面板说明
      显示窗口:    LCD 65(W)x58(H)mm;白色高亮度背光;蓝色字体即使在阳光直接照射下依然清晰可见
      测量值显示:
                 4位数x4行, 10.0mm显示V, A, Power, Hz, PF, THD,Demand,Unbalance,Max/Mini,..
        9位数x1行, 6.0mm 显示各种电能及日期时间I/O状态显示:
                         DIx:数字输入状态显示;当  DI输入时点亮
                         DOx:数字输出状态显示;  当  DO输出时点亮
                         ROx:继电器输出状态显示;  当继电器输出时点亮
                        :脉冲波输出状态显示
                         :RS485  通讯状态显示;通讯状态由二个方形来显示  Master与  Slave  通讯状态;若二个方形都被点亮,表示通讯正常负载状态显示:
      负载状态显示:
                       :负载为电感性负载时点亮
                        :负载为电容性负载时点亮
                      :显示负载百分比
                       :显示电压或电流的不平衡度
      测量值附加符号:
                       1-2 2-3 3-1:点亮时,表示量测窗口显示值为线-线(Line-Line)
                       1 2 3:点亮时,表示量测窗口显示值为相(Phase)
                       N:点亮时,表示量测窗口显示值为中性线
               Imp Exp Total Net:点亮时,表示电能的方向及积算方式
               Avg:点亮时,表示量测窗口显示值为平均值
               MAX MIN:点亮时,表示量测窗口显示值为最大(小)值
               Demand:点亮时,表示量测窗口显示值为 需量
               THD:点亮时,表示量测窗口显示值为总谐波失真率
               Remark: 各分次谐波含量及事件纪录必须由RS485来读取
  :表示量测窗口显示值的单位
      显示值更新:  0.5秒
      操作按键:    4个按键操作
                   Shift Key / Quick View for Harmonics pages
                   Up Key / Quick View for Power pages
                   Down Key / Quick View for Energy pages
                   Enter Key / Quick View for Voltage & Current Pages
                   安全密码: 4位数密码;设定范围:0000~9999

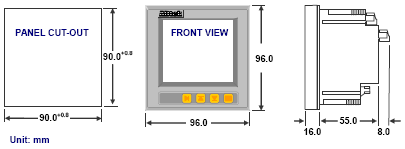

八、外观尺寸及盘面开孔

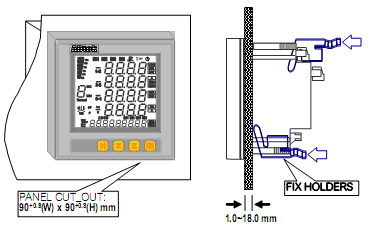

九、安装方式
