YW3000智能电力监测仪

一、概  述

    YW3000智能电力监测仪(以下简称:YW3000)是在YW2020基础上派生出来的一款智能电力监测仪表。它具有可编程、遥测、电能累加、数字通讯等功能,其结构紧凑、电路先进、功能强大,能够全面替代电量变送器、电度表、数显仪表、数据采集器等测量、显示仪器,其独特的大屏幕LED显示窗,同时可显示10个参数,是开关柜和其他成套电气设备中的理想产品。
    YW3000可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

二、功能和特点

  1. 测量功能多,精度高
    YW3000功能强大,它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。测量功能包括:一条三相四线回路或其它任何线制的全部相/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(COS),频率(F)等。
    作为显示仪表使用时可以代替:三相电流表、三相电压表、三相视在功率表、三相有功功率表、三相无功功率表、三相功率因数表、三相有功电能表、三相无功电能表、频率表等。
    在自动化系统中用作数据采集时可以代替:三相电流变送器、三相电压变送器、三相视在功率变送器、三相有功功率变送器、三相无功功率变送器、三相功率因数变送器、频率变送器等以及数据采集模块、RTU等。
    作为电能计量仪表时可以代替:三相有功电能表、三相无功电能表等。
    仪表采用高精度高稳定的模数(A/D)转换器件,电度精度可达1.0级,其它参数可达0.5级以上。
  2. LED显示
    YW3000采用LED大屏幕显示,同时可显示多达10个参数,并能通过手动或自动设定,按顺序读出超过30个参数。
  3. 标准规约、轻松组网
    YW3000为了满足未来测量仪表的环境,配有RS-485或RS-232C串行口,允许连接开放式结构的局域网络。
    应用Modbus (RTU和ASCII两种模式) 通讯规约,通过在PC机或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业或建筑物的服务的简单、实用的电量管理方案。
  4. 自动稳零
    具有自动校准零点,克服零点随时间和温度的漂移。实现所有参数的零点免调,提高了仪表的整体测量精度,提高了系统的整体稳定性,简化了校准流程。
  5. 极宽的动态输入范围
    YW3000采用量程自动切换技术,提供5~120V/600V的电压输入量程,0~1A/5A电流输入量程,能自动适用于各种测量系统,无需任何硬件和软件的调整。
  6. 可编程状态设定
    YW3000允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“显示内容”、“通讯”、“电能累加复位”等进行更改设定。
  7. 记忆
    YW3000在电源掉电时,能够记忆所有的当前工作状态或设定值、电能累加数值、PT变比、CT变比。
  8. 多种接线方式
    适用于多种接线方式:三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。
  9. 数字化整定
    所有参数均采用数字化校准,在专用校准调试软件控制下自动进行,减少了人为因素带来的偏差。摒弃了常规采用电位器的模拟调整方法,简化了硬件电路,提高了整机的可靠性和稳定性。
  10. 故障自动诊断
    具有故障自动判断功能,并将结果显示在屏幕上或通过串行口输出。
  11. 抗电磁干扰能力强
    完善的电磁兼容性设计,具有极强的抗电磁干扰能力,符合IEC61000-4标准,适合在强电磁干扰的复杂环境中使用。
  12. 安装方便
    YW3000强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。
    采用盘面安装方式,外形尺寸符合马赛克屏开孔标准(开孔尺寸为177×127㎜),便于安装。

三、主要技术指标

  1. 准确度、显示位数及模式
  2. 参数 测量位数 显示位数 显示最大数值及单位 各相显示符号 准确
    1相 2相 3相 合相
    相电压 5 4 9999 V/kV V1 V2 V3 Ve0 0.2%RD(0~350V)
    0.5%RD(0~150V)
    线电压 5 4 9999 V/Kv V12 V23 V31 Ve 1.0%RG(0~600V)
    1.0%RG(0~260V)
    电流 5 4 9999 A/kA I1 I2 I3 Ie 0.2%RD(0~5A)
    0.5%RD(0~1A)
    有功功率 5 4 9999 W/kW/MW P1 P2 P3 P 0.5%RD
    无功功率 5 4 9999 var/kvar/Mvar Q1 Q2 Q3 Q 0.5%RD
    视在功率 5 4 99999 VA/kVA/MVA S1 S2 S3 S 0.5%RD
    功率因数 5 4 1.000   PF1 PF2 PF3 PF 0.5%RG
    有功电能 8 7 9999999 Wh/kWh/MWh     Wh 1.0%RD
    无功电能 8 7 9999999 varh/kvarh/Mvarh       Qh 1.0%RD
    频率 5 4 0.000 Hz Hz 0.1%RG>
    注:
    V1/V2/V3/Ve0:相电压 V12/V23/V31/Ve:线电压
    PF1/PF2/PF3:单相功率因数 PF:总功率因素
    电能准确度范围 功率因数 COSФ 0.5~1.0(有功电能)
    SINФ 0.5~1.0(无功电能)
    电压 >50V
    电流 >0.5A
    RD 读值,相对误差 RG 范围,满度误差(对每一段自动量程范围)

  3. 输入
    1. 量程
    2. 电压: 5~120V/600V(最大600V)自动量程切换
      电流: 0~1A/5A(最大6A)自动量程切换
    3. 吸收功耗
    4. 电压: <0.6VA(600V)/0.15VA(150V)
      电流: <0.1VA(5A)
    5. 过载能力
    6. 电压: 750V连续/1000V 10秒/1200V 3秒
      电流: 2倍额定连续/10倍额定30秒 /25倍额定2秒 /50倍额定1秒
    7. 测量系统接线方式
    三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡,可通过键盘及串行口用软件设定选择。
  4. 可编程设定
  5. 测量系统选择: 三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡
    CT,PT变比: 1~64000
    显示内容: 画面选择
    通讯: 波特率:1200/2400/4800/9600/19200
    校验位:无校验位
    地  址:1~247
    电能累加复位: (口令)
  6. 通讯
  7. 串行口: RS485(标准)/RS232(可选)
    通讯规约: MODBUS
  8. 绝缘强度
  9. 对象: 在输入/输出/电源之间
    引用标准: IEC688-1992
    试验方法: AC2kV 1分钟 漏电流2mA
  10. 电磁兼容
    1. 1.2/50-8/20us浪涌
    2. 电源:4kV(1.2×50μs)
      I/O线:2kV
    3. 快速瞬变脉冲串
    4. 电源:4kV,2.5kHz
      I/O线:2kV,5kHz
    5. 静电放电
    6. 接触放电:6kV
      气隙放电:8kV
    7. 射频电磁场
    10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
  11. 稳定性
  12. 温度范围:
    温度影响:100ppm/℃
    长期稳定性:<0.2%/年
  13. 工作条件
  14. 温度: -20℃~60℃
    湿度:20~95%  无凝露
  15. 储藏条件
  16. 温度:-25℃~+75℃
    湿度:20~95%  无凝露
  17. 工作电源
  18. 电源电压: AC 85~265V 40~70Hz,DC 85~330V(标准)
    AC 30~60V  40~70Hz,DC 18~90V(可选)
    整机功耗: ≤2W
  19. 重量
  20. 净重: 0.98 Kg
    毛重: 1.46 Kg
  21. 外形尺寸
  22. 外形尺寸: 201mm(长)×140mm(宽)×115mm(深)
    安装开孔尺寸: 177mm×127mm

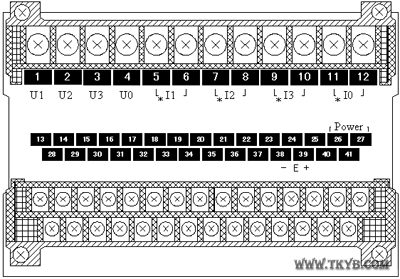

  23. 端子定义
