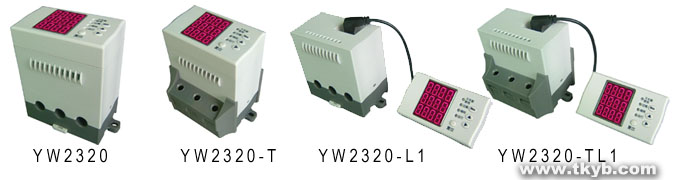

YW2320智能电机保护控制器

一、概述
  YW2320是一款实用型、多功能的电动机保护控制装置。采用先进的分体组合结构,可实现一体式、分体式安装以及主回路穿芯式、端子式接线方式,对电动机的短路、过载、堵转、断相/不平衡等故障引起的危害予以保护。

二、性能指标
  工作电源:AC160V-256V
  输出接点容量:AC220V,5A
  测量准确度:±1.0%(≤120%Ic)【Ic为控制器标准输入电流。】、±3.0%(120%Ic ~800%Ic)
  整机功耗:<5VA
  绝缘电阻:100MΩ/500V
  介质强度:2kV(r.m.s),50Hz,1min
  EMC(电磁兼容):Ⅲ级,IEC60255-22标准

三、环境条件
  工作环境:-10℃-55℃,湿度20%RH-95%RH
  储存环境:-10℃-70℃,湿度20%RH-95%RH
  大气压力:80kPa-110kPa(相对于海拔高度2km及以下)

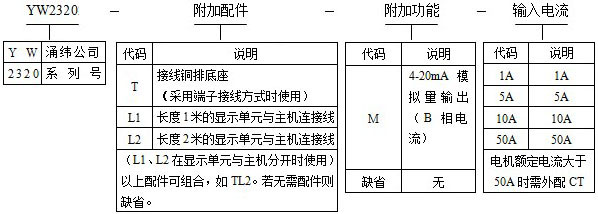

四、产品型号描述

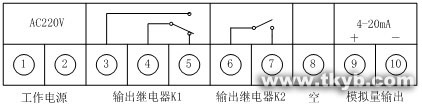

五、端子接线

六、安装及外形尺寸

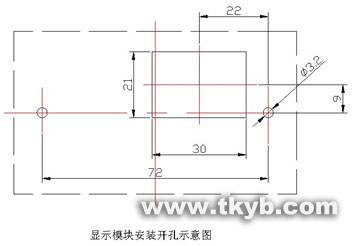

  主机安装方式:DIN(35mm)导轨安装和M5螺钉固定。显示模块安装及开孔(分体式采用):M3螺钉固定,开孔见下图

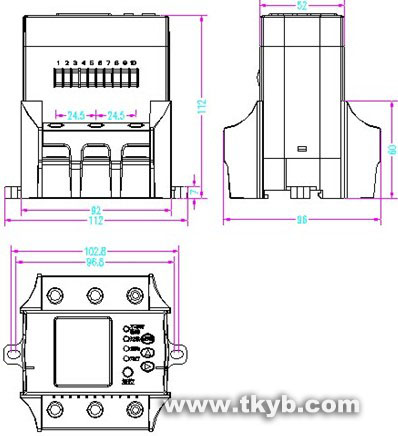

外形尺寸图
