  您的位置:首页->产品列表->智能电力监测仪

YW2200智能电力监测仪

概述
  YW2200是一款“万能”仪表,可以测量一回路线路的全部电力参数和各相电压、电流的谐波含量。有4个扩展插口,可安装4种模块:485通讯、开入(遥信)开出(遥控)、电能脉冲及DC4~20mA输出模块,最多4个模块随意组合,满足各种场合的复杂需求。
技术参数

测量参数 相电压、线电压、电流、频率、有功功率、无功功率、功率因素、视在功率
谐波
各相电压的总谐波含量 各相电流的总谐波含量
各相电压的3~19次谐波含量(从RS485输出) 各相电流的3~19次谐波含量(从RS485输出)
最大值
各相电压、电流的最大值 视在功率最大值
正向、反向有功最大值 正向、反向无功最大值
计量

正向有功电能 (+kWh) 反向有功电能 (-kWh)
正向无功电能 (+kVarh) 反向无功电能 (-kVarh)
精度
频率:0.1% 电能:0.5%, 1.0% 电压:0.2% ±0.1V
电流:0.2% ±0.001A 功率:0.5% ±0.4W 功率因数:0.5% ±0.001
测量范围
频率:45~60Hz 电流:0~6A 电压:30~600V 功率因数:-1-0-1
监视 大屏幕宽视角LCD数码显示,可同时显示5个参数、3个电流光柱。蓝绿色背光,6个按键,操作快捷方便。
脉冲(模块) YM-E2模块提供1个有功电能脉冲和1个无功电能脉冲,共有6种脉冲常数可选,范围:0.1~10000kWh/kvarh(0.1;1;10;100;1000;10000),输出为干接点(1A*100V)。
通讯(模块) YM-485模块提供RS-485接口,32(128)台组网,符合国际标准的ModBus-RTU通信规约。
采集(模块) 每个YM-K2模块可采集2路干接点计数。
控制(模块) 每个YM-K2模块有2个继电器的常开接点输出。可配置成由通讯遥控或由某个测量参数自动控制。
模拟量输出(模块) 每个YM-A20模块提供2路4~20mA输出。对应于某一个测量参数,函数关系可设。
接线方式 三相四线,三相四线平衡,三相三线,三相三线平衡,一相二线,一相三线。
可编程 测量系统: 3P4W/3P3W etc
通讯:地址:1~247; 波特率:1200~19200; 校验位:N/E/O
变比: PT,CT
电能:复位
尺寸
面板:96×96mm 盘面厚:20mm
盘内深:60mm(不含模块)/80mm(含模块)
安装方式 盘面安装 开孔:92×92mm
电源
(交流、直流两用)
AC85~265V / DC85~330V, DC18~90V (可选)
功耗: <4VA
工作环境 温度:-25~55℃;湿度:20%~95%RH,无凝露

端子图

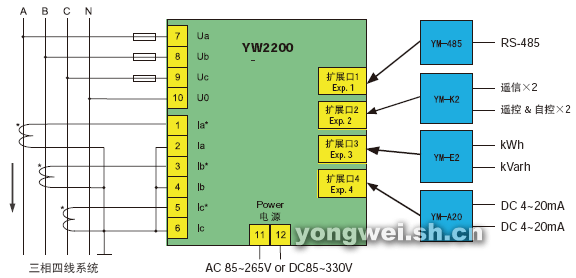

典型接线图



YW2200的模块
  YW2200的模块有4种:通讯、遥信遥控、电能脉冲、模拟输出。用户可根据实际需要选择合适的模块与YW2200配合使用,可实现更多的功能(最多可同时使用4个模块)。
  单个尺寸:高×宽×厚: 65mm×22mm×49mm

◆通讯模块:YM-485
 ☆RS-485 (ModBus-RTU通信协议)
 ☆速率最高至19.2kbps
 ☆32(128)台组网

◆遥信遥控模块:YM-K2
 ☆2DI+2DO (一个模块具备2路遥信输入和2路遥控输出)
 ☆开关量输入(DI):干接点
 ☆开关量输出接点(DO):5A×250V
  DO可配置成自控输出,29个参数可任选其一为自控参量,设定动作值、返回值、动作延时、动作保持时间、返回延时等。本模块最多可同时使用3个

◆电能脉冲模块:YM-E2
 ☆一个有功电能脉冲和一个无功电能脉冲输出
 ☆6种脉冲常数选择:0.1~10000kWh(或kVarh)/脉冲
 ☆输出方式:接点(1A×100V)

◆模拟量输出模块:YM-A20
 ☆两路相互隔离完全独立的DC4~20mA输出
 ☆可单独配置输出:29个参数可任选其一,输出上下限对应参数分别可设。
 ☆本模块最多可同时使用2个
