  您的位置:首页->产品列表->智能电力监测仪

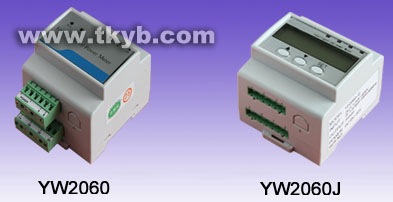

YW2060系列导轨式智能电力监测仪

概述
  YW2060三回路多功能智能电表,是我公司在借鉴十多年智能电力监测仪及精密仪表互感器的设计开发及大量的现场运行经验,采用先进技术设计的新型多功能智能仪表,具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点,可准确、快捷地对各类电参数进行测量计算。
  该智能表具有体积小巧、安装方便等优点,并具有极高的精度和良好的ECM性能,可同时测量3个回路电压、电流、功率、电能等数据。用RS485通讯接口与上位机实现数据交换,极大地方便了用电自动化管理。
  YW2060,YW2060-J系列导轨式智能电力监测仪是高性能的监测仪表,可提供监测导轨式电气设备所需的各种测量功能,不带显示,可通过通讯读取各回路的电流、电压、功率、功率因数等参数测量值.YW2060(不带显示),YW2060-J(具有单行液晶显示).
  YW2060系列导轨式智能电力监测仪共有YW2060、YW2060-2、YW2060-K、YW2060-2K四种型号
  YW2060-J系列导轨式智能电力监测仪共有YW2060-J、YW2060-J2、YW2060-JK、YW2060-J2K四种型号

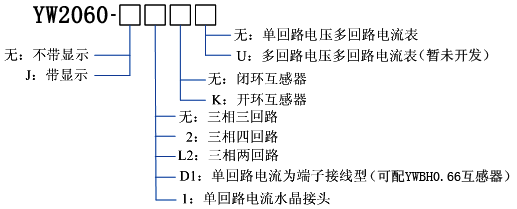

型号选择


选型举例
  YW2060-JD1 带显示0~6A输入
  YW2060-D1 不带显示0~6A输入
  YW2060-JD1K 带显示外置开口互感器
  YW2060-D1K 不带显示外置开口互感器
  注:多回路电压表没有开口互感器型号

技术参数

电气特性
测量特性 导轨式三相交流用电监测
测量精确度 电流和电压 0.5%
功率、功率因数 1%
频率 45~60Hz±0.1Hz
有功电能 1级
输入电压特性 范围 输入:0~600VAC(直接L-L)
测量:30~600VAC(直接L-L)
20~400VAC(直接L-N)
输入功耗 ≤1VA
频率测量范围 45~60Hz

输入电流特性

选用5A/10mA互感器
范围 输入:0~5A
测量:10mA~6A
容许过载 连续电流10A
输入功耗 ≤1VA
输入电流特性
选用50A/10mA互感器
范围 输入:0~50A
测量:0.1A~60A
容许过载 连续电流100A
输入功耗 ≤1VA
辅助电源 直流电源 DC18~90V
交直流电源 85~265V/DC85~330V(另选)
功耗 ≤5VA或≤2W
通讯
YW2060系列 通讯规约 ModbusRTU
通讯接口 RS485
波特率 1200、2400、4800、9600(自适应)
数据位 8bits
停止位 2bits/1bit/1bit
校验位 无/奇/偶校验(可设)
YW2060-J系列 通讯规约 Modbus 和DL/T645-1997
通讯接口 RS485
波特率 1200、2400、4800、9600(自适应)
数据位 8bits
停止位 1bit
校验位 偶校验
环境条件
工作温度 -10℃~50℃
极限工作温度 -25℃~55℃
储存温度 -40℃~70℃
相对湿度 5~95%RH无凝露
机械特性 允许公差:±0.5mm
主机尺寸 长×宽×高 72×76.3×62.8mm
安装方式 标准DIN导轨安装

YW2060/YW2060-J系列导轨式智能电力监测仪功能特点

产品型号 功能特点描述 备注
YW2060 同回路三相电压、频率,三回路各相电流、功率、功率因数、电度
YW2060-2/YW2060-J2 同回路三相电压、频率,四回路各相电流、功率、功率因数、电度
YW2060-K/YW2060-JK 同回路三相电压、频率,三回路各相电流、功率、功率因数、电度 配外置开环互感器
YW2060-2K/YW2060-J2K 同回路三相电压、频率,四回路各相电流、功率、功率因数、电度 配外置开环互感器

应用
  DIN导轨安装
  各回路电能消耗监测
  遥测各回路的各种电气参数
特点
  计量各回路当前有功电能
  测量电压及各回路电流
  测量各回路正反向有功、无功功率
  测量各回路功率因数
  测量频率
  具有日期和时间
  ModbusRTU和DL/T645-1997双协议
符合标准
  GB/T17215.321-2008 GB/T17215.323-2008
  DL/T645-1997 IEC61000-4-2
  IEC61000-4-3 IEC61000-4-4
  IEC61000-4-5 IEC61000-4-6
  IEC61000-4-8 IEC61000-4-11

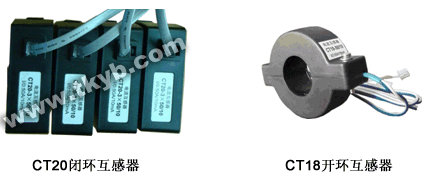

YW2060、YW2060-J系列配置互感器

CT20闭环互感器
型号 CT20-3×5/10
主要参数 额定输入 5A
额定输出 10mA
非线性度 0.1%
相移
隔离耐压 2.5kV/1min1mA
型号 CT20-3×50/10
主要参数 额定输入 50A
额定输出 10mA
非线性度
相移
型号 CT20-3×100/10
主要参数 额定输入 100A
额定输出 10mA
非线性度 0.1%
相移
机械特性 允许公差:±0.5mm
互感器尺寸 长×宽×高 86×82.6×33.5mm
安装方式 标准DIN导轨安装
CT18开环互感器
型号 CT18-3×50/10
主要参数 额定输入 50A
额定输出 10mA
非线性度 1%
相移 120’
隔离耐压 2.5kV/1min1mA
机械特性 允许公差:±0.5mm
互感器尺寸 内环半径 12mm
外环直径 52mm
安装方式 直接挂在电流线上
环境条件
工作温度 -10℃~50℃
极限工作温度 -25℃~55℃
储存温度 -40℃~70℃
相对湿度 5~95%RH无凝露

安装接线

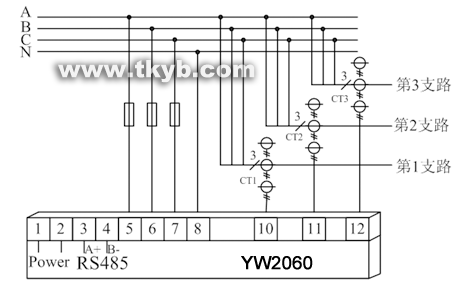

  三相四线接线图
