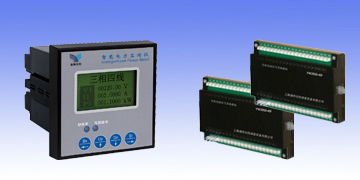

YW2050智能电力监测仪

一、产品功能及特点

  1. 除可测量一主回路3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh及零线电流(IO)等34个参数外,还可选择接入40路开关量(YW2050-40K)和40路电流(YW2050-40I)测量模块,可同时测量74个参数
  2. 扩展接入的电流模块测量准确度为1.0%,响应速度≤1S,通过我公司特制的电流互感器接入,互感器一次电流最大可达500A(按用户要求订制),开关量接入信号为继电器无源接点
  3. 采用点阵LCD显示,中英文界面可切换

二、技术指标

外形尺寸 主机 120 mm×120 mm×139 mm
开孔:92 mm×92 mm
模块 220 mm×125 mm×30 mm
外接传感器(YW2050-50/10) 53mm×16mm×69mm
重    量 主机 750g
模块 800g
外接传感器 (YW2050-50/10) 59g
显    示 类型 LCD
显示器像素 128*64 Pots
测    量 适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网
电    压
(真有效值)
测量范围 30~600V(线电压)、20~400V(相电压)
PT变比 1~10000
连续过载 800V
数据刷新 2s
电    流
(真有效值)
测量范围 0~6A
最小可测量电流 5mA
CT变比 1~10000
输入功耗 0.2VA
连续过载 10A
冲击过载 100A·1s
数据刷新 2s
扩展电流
(真有效值)
测量范围 0~63A或0~630A
最小可测量电流 50mA
CT变比 固定变比:1(采用YW2050-50/10)
最大可扩展电流数 40路
连续过载 100A
冲击过载 1000A·1s
数据刷新 2s
功   率 单相功率 0~4000W/var/VA
总功率 0~12000W/var/VA
数据刷新 2s
频   率 测量范围 50/60Hz
数据刷新 2s
功率因数 测量范围 -1~1
数据刷新 2s
40路节点 节点类型 常闭(开路时报警)
节点电源 5~12V(自供电)
数据刷新 1s
测量精度 电流 0.5%(0.5~6A)
扩展电流 0.5%(5~630A)
电压 0.5%(20~400V)
功率 0.5%(相对于U*I)
功率因数 0.5%
频率 0.1%(50/60Hz)
电能 1%(0.5L/0.5C)
辅助电源 AC 85V~265V
DC 85V~330V
功耗 5VA
绝缘强度 电压输入端 2.0kV
电流输入端 2.0kV
辅助电源端 2.0kV
工作条件 工作温度 -10~+50℃
储存温度 -25~+75℃
相对湿度 20~95%无凝露
电磁兼容 1.2/50-8/20us浪涌 电源:4kV  I/O线:2kV
快速瞬变脉冲串 电源:4kV,2.5kHz  I/O线:2kV, 5kHz
静电放电 接触放电:6kV  气隙放电:8kV
射频电磁场 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
通   讯 接口 RS-485
地址 1~247
波特率 1200/2400/4800/9600/19200
校验位
数据位 8bits
停止位 1bits
通讯协议 ModBus RTU

三、主机安装

    为了避免损坏设备请连接之前确认是否符合下面几点:

  1. 接线方式是否按后面图接线
  2. 电源是否满足条件:AC 85~265V ,DC 85~330V
  3. 电网频率是否在45~65Hz
  4. 最大电压600V AC
  5. 最大电流6A AC

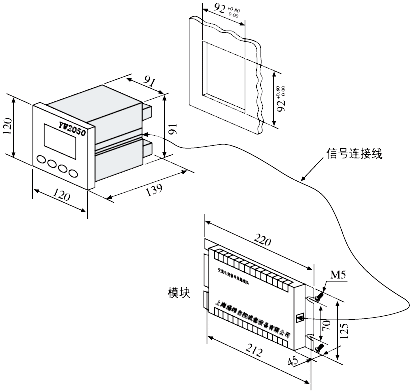

   安装示意图

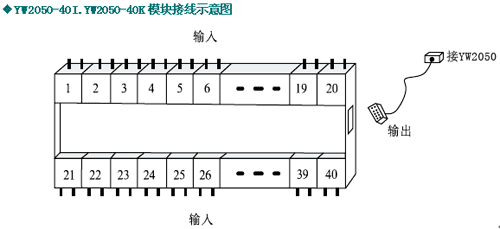

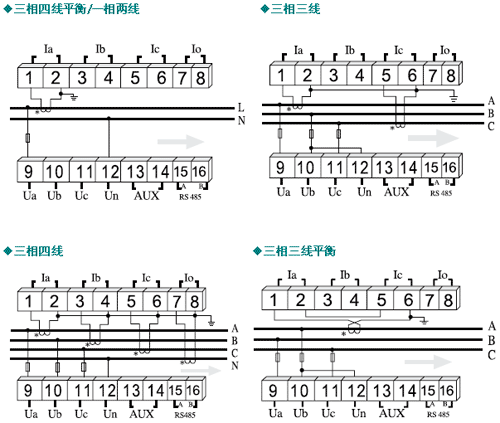

   接线示意图
