YW2040系列电力监测仪

　　　　　　　　　　　

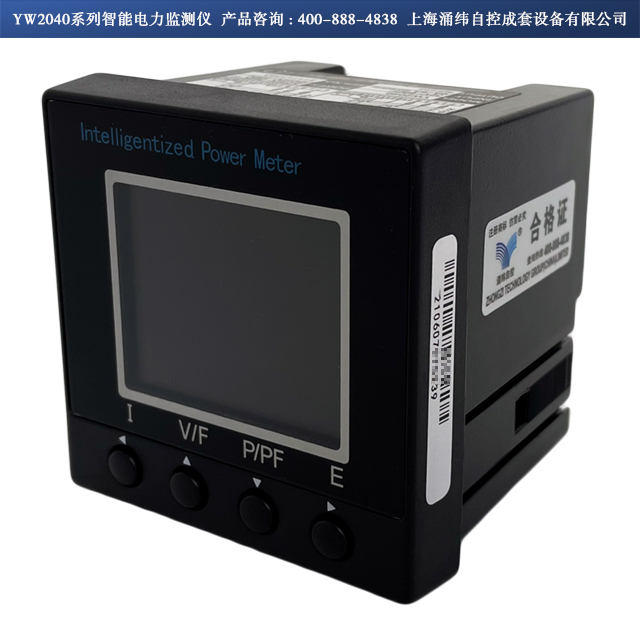

一、产品概述

　　YW2040是一款集可编程，自动化测量、LCD显示、电能累加、数字通讯、到1路可选模拟量输出（对应参变量可编程）等功能为一体的综合电力监测仪表。
YW2040是一款LCD数码显示的网络仪表，有4象限电能计量，工作环境温度范围更宽。

　　YW2041在YW2040的基础上还可配置4路开关量输入，它采用zhuan用的外置三相电流互感器，zui大可直接接入电流可达100A。

　　YW2041A在YW2040的基础上还可配置2路开关量输入和1路遥信接点输出，它采用zhuan用的外置三相电流互感器，有5A/10mA和50A/10mA两种互感器输入可选，具有外形美观、性价比高等 te点。

二、功能参数

※外形 主机尺寸：面板：72mm×72mm，盘内深：61mm，盘面厚：13mm 开孔尺寸：68mm×68mm 显示类型：LCD 测量：适用于三相四线，三相三线，单相电网 ※电压（真有效值） 测量范围：30-600V（线电压） 20-400V（相电压） PT变比：1~9999 输入功耗：≤0.25VA(220V) ≤0.60VA(600V) 连续过载：800V ※电流（真有效值） 测量范围：0~6A zui小可测量电流：5mA CT变比：1~999 输入功耗：0.2VA 连续过载：10A 冲击过载：100A/1S ※功率 单相功率：0~3000W/var/VA 总功率：0~9000W/var/VA 频率：测量范围：50/60Hz 功率因素 测量范围：-1~1 ※电磁兼容 1.2/50-8/20us浪涌：电源：4kV I/O：2kV 快SU瞬变脉冲串：电源：4kV，2.5KHz I/O:2kV,5kHz 静电放电：接触放电：6kV 气隙放电：8kV

射频电磁场：10V/m中等强度的电磁辐射（如距离不少于1米的手提对讲机） 辅助电源：AC:85~265V DC:85~330V ※测量精度： 电流：0.5%(0.5~6A) 相电压：0.5%(20~400V) 线电压：1.0%(30~600V) 功率：1.0% 功率因数：1.0% 频率：0.1%(50/60Hz) 电能：1.0%(0.5L/0.5C) ※绝缘强度 电压/电流/电源/外壳间：2.0kV/min 输出/电源间：2.0kV/min·2mA ※工作条件 工作温度：-10℃~50℃ 储存温度：-25~75℃ 相对湿度：20~95%RH无凝露 ※通讯 接口：RS485 地址：1~247 波 te率：1200/2400/4800/9600/19200 校验位：奇/偶/无 数据位：8bits 停止位：1或2bits 通讯协议：Modbus RTU

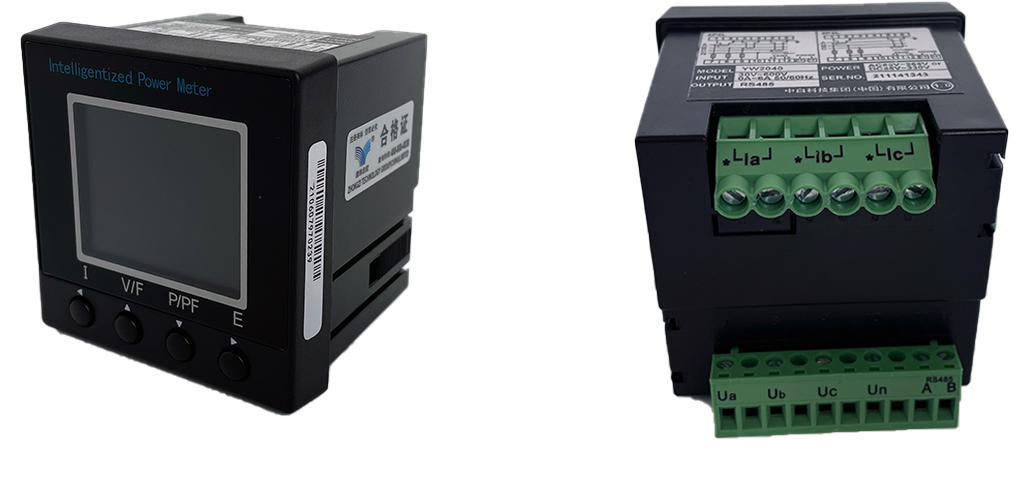

三、端子图：

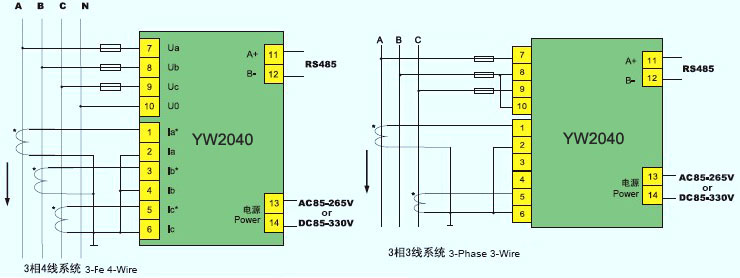

四、典型接线图：
