YW2030电力监测仪

一、产品功能

    YW2030电力监测仪（以下简称：YW2030）是一种具有可编程功能、自动化测量、LCD（或LED）显示、电能累加、实时时钟、分析、zui(大、小)值记忆、数字通讯等功能为一体的三相综合电力参数监测仪表。它集数字化、化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够替代电量变送器、电度表、数显仪表、数据采集器、记录分析仪等仪器，是组成电气自动化系统的理想产品。

    YW2030可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。

1. 测量3I、3V、3U、F、PF、P、Q、S、±∑Wh、±∑Qh等33个参数
2. LED显示，同时显示4个参数
3. 可选配一路电流或电压DC4～20mA输出
4. 操作简单，适合工作环境比较恶劣， te别是温度较低（或较高）的环境中使用

二、参数指标

引用标准	GB/T13850-1998  IEC688:1992  DL/T721-2000  IEC61000-4
显示单位	V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA, Wh/kWh/MWh/ varh/kvarh/Mvarh
准确度	电压、电流、功率、功率因数	＜0.5%RD
	有功电能、无功电能、相电压	＜1.0%RD
	频率	≤1.0%RD
通  讯	串 行 口	RS485(标准)／RS232(可选)
	通讯规约	MODBUS－RTU
绝缘强度	对    象	在输入/输出/电源之间
	试验方法	AC2kV 1分钟 漏电流2mA
浪  涌	1.2/50-8/20us浪涌	电源：4kV(1.2×50μs) I/O线：2kV
	快SU瞬变脉冲串	电 源：4kV,2.5kHz I/O线：2kV, 5kHz
	静电放电	接触放电：6kV 气隙放电：8kV
输  入	量  程	电压	5～120V/600V(zui大600V)
		电流	0～1A/5A(zui大6A)
	吸收功耗	每路电压	＜0.4VA(347V)/0.2VA(150V)
		每路电流	＜0.1VA(5A)
	过载能力	电压	750V连续/1000V 10秒/1200V 3秒
		电流	2倍额定连续/10倍额定30秒
	测量系统接线方式	三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡，可通过键盘及串行口用软件设定选择
射频电磁场	10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
可编程设定	编程模式	(口令)
	测量系统选择	三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡
	CT，PT变比	1～10000
	显示内容	换页时间/画面选择
	通  讯	波 te率：1200/2400/4800/9600/19200
	校 验 位	奇／偶／无校验位
	地  址	1～255
	电能累加复位	(口令)
储藏条件	温度	-25～75℃
	湿度	20～95%(无凝露)
工作电源	电源电压	AC85～265V 50/60Hz DC85～330V(标准) AC30～60V 50/60Hz DC18～90V(可选)
	整机功耗	＜4W
外形尺寸	外形尺寸	96mm×96mm×61mm
	安装开孔尺寸	92mm×92mm

三、工作原理

    YW2030由测量、显示、控制、接口和电源等部分组成。
    测量部分由精密小型互感器(输入：0～600V、0～5A)及前置信号处理电路构成，从中获取电压、电流、频率、相位等多种实时数据；显示部分采用LCD或LED；控制部分采用PIC18F系列单片机芯片，配以多路A/D，实时时钟，以及容错电路等外围芯片；接口部分采用半双工的RS485接口，用于向上位机实时传递测量数据、可编程参数等。电源部分采用高频开关电源，使得仪器更加节能，更能适应多种不同的电源电压环境。
软件主要实现测量数据计算、内部参数计算、电能累加等。由于软件量较大、功能复杂，因此程序采用了先 的编程理念：功能模块化，结构格式化，任务简单化，时间多元化。具有多种优点：程序维护简单，流程清晰明了，事件并行处理，响应快SU有效。
    为了ti gao系统的可kao性、稳定性，内部装有高稳定度基准源，温度监测及采用软硬件冗余等容错技shu；为了ti gao整机的抗干扰能力，采取了多项电磁兼容保护措施，确保在恶劣的工作环境下也能an全工作。

四、接  线

三相四线平衡/一相二线负载	三相三线
三相三线平衡负载	三相四线

五、安装

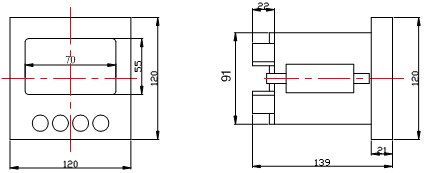

    产品外形图

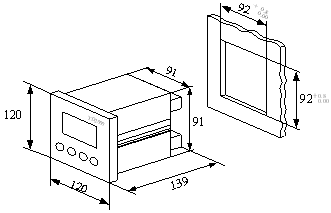

    安装示意图
