YW2020电力监测仪

一、产品概述

    YW2020电力监测仪(以下简称：YW2020)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的三相综合电力参数监测仪表。它将三相交流电量按线性关系转换为规格化的数字量。它集数字化、化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、测量功能强大，是对传统仪表的革命性设计。
    YW2020可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。

二、功能

1. 测量功能多
   YW2020功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全bu功能。测量功能包括：一条三相四线制回路或其它线制的相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I0)的功能。
2. 中、英文显示
   YW2020采用LCD大屏幕液晶显示，中、英文两套界面可转换，适合我国国情。显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
   标准规约、轻松组网
   YW2020为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。应用Modbus 通讯规约，在PC或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
3. 自动稳零
   具有自动校准零点，克服零点随时间和温度的漂移。实现参数的零点免调，ti gao了仪表的整体测量精度，ti gao了系统的整体稳定性，简化了校准流程。
4. ji宽的动态输入范围
   YW2020采用量程自动切换技shu，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于ge种测量系统，无需其他硬件和软件的调整。
5. 可编程状态设定
   YW2020允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“通讯”、“电能累加复位”等进行更改设定。
6. 记忆
   YW2020在电源掉电时，能够记忆设定值、电能累加数值、PT变比、CT变比、波 te率、本机地址、测量参数。
7. 多种接线方式
   适用于多种接线方式：三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。
8. 数字化整定
   参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，ti gao了整机的可kao性和稳定性，每个测量参数都可以调整，且不会对其它参数造成影响。
9. 故障自动诊断
   具有故障自动诊断功能，并将结果显示在屏幕上或通过串行口输出。
10. 抗电磁干扰能力强
    完善的电磁兼容性设计，具有抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。
11. 安装方便
    YW2020强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。外形采用与世界范围内被广fan使用的DIN标准(它符合DIN92×92mm开孔)，具有良好的互换性。

三、 te点

1. 中、英文两种文字显示。
2. 应用自动稳零技shu，yi制零点漂移。
3. 数字化整定，借助上位软件，实现计算机辅助调试。
4. 抗电磁干扰能力强，即使在严酷的场合也能正常运行。
5. 运行参数及电能累加值可掉电保存。

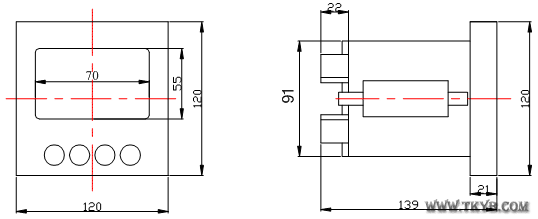

四、外形尺寸

五、主要技shu指标

准确度、显示位数及模式

参数	位数	显示zui大数值及单位			各相显示符号					准确度
					1相		2相	3相	合相
相电压	5	99999	V/kV/MV		V1		V2	V3	Ve0	0.2%RD(0～350V)
										0.5%RD(0～150V)
线电压	5	99999	V/Kv/MV		V12		V23	V31	Ve	1.0%RG(0～600V)
										1.0%RG(0～260V)
电流	5	99999	A/kA		I1		I2	I3	Ie	0.2%RD(0～5A)
										0.5%RD(0～1A)
有功功率	5	99999	W/kW/MW/GW		P1		P2	P3	P	0.5%RD
无功功率	5	99999	var/kvar/Mvar/Gvar		Q1		Q2	Q3	Q	0.5%RD
视在功率	5	99999	VA/kVA/MVA/GVA		S1		S2	S3	S	0.5%RD
功率因数	5	1.0000			PF1		PF2	PF3	PF	0.5%RG
有功电能	8	99999999	Wh/kWh/MWh						Wh	1.0%RD
无功电能	8	99999999	varh/kvarh/Mvarh						Qh	1.0%RD
频率	5	70.000	Hz		Hz					0.1%RG
注：
V1/V2/V3/Ve0：相电压				V12/V23/V31/Ve：线电压
PF1/PF2/PF3：单相功率因数				PF：总功率因素
电能准确度范围				功率因数		COSФ 0.5～1.0(有功电能)
						SINФ 0.5～1.0(无功电能)
				电压		＞50V
				电流		＞0.5A
RD读值，相对误差				RG范围，满度误差(对每一段自动量程范围)

• 输入
• 量程

电压：	5～120V/600V(zui大600V)自动量程切换
电流：	0～1A/5A(zui大6A)自动量程切换

• 吸收功耗

电压：	＜0.6VA(600V)/0.15VA(150V)
电流：	＜0.1VA(5A)

• 过载能力

电压：	750V连续/1000V 10秒/1200V 3秒
电流：	2倍额定连续/10倍额定30秒/25倍额定2秒/50倍额定1秒

• 测量系统接线方式

三相四线/三相三线/一相二线或一相三线/三相三线平衡/三相四线平衡，可通过键盘及串行口用软件设定选择。

• 可编程设定

编程模式：	(口令)
测量系统选择：	三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡
CT，PT变比：	1～64000
显示内容：	画面选择
通讯：	波 te率：1200/2400/4800/9600/19200 校验位：无校验位 地  址：1～247
电能累加复位：	(口令)

• 通讯

串行口：	RS485(标准)／RS232(可选)
通讯规约：	MODBUS

• 绝缘强度

对象：	在输入／输出／电源之间
引用标准：	IEC688－1992
试验方法：	AC2kV 1分钟 漏电流2mA

• 电磁兼容
• 1.2/50-8/20us浪涌

电源：4kV(1.2×50μs) I/O线：2kV

• 快SU瞬变脉冲串

电源：4kV,2.5kHz I/O线：2kV, 5kHz

• 静电放电

接触放电：6kV 气隙放电：8kV

• 射频电磁场

10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)

• 稳定性

温度范围：-10～+50℃

温度影响：100ppm/℃

长期稳定性：＜0.2%/年

• 工作条件

温度：-10～+50℃

湿度：20～95%-无凝露

• 储藏条件

温度：-25～+75℃

湿度：20～95%-无凝露

• 工作电源

电源电压：	AC 85～265V 40～70Hz，DC 85～330V(标准) AC 30～60V  40～70Hz，DC 18～90V(可选)
整机功耗：＜4W(节能方式：＜3W)

• 重量

净重：700g

毛重：750g

• 外形尺寸

外形尺寸：120mm(长)×120mm(宽)×130mm(深)

安装开孔尺寸：92mm×92mm

• 端子定义

接线图
