YW2015智能电力监测仪(YW2010的升级版)


简介
  YW2015是一款经济实用的智能电量采集模块。它采用PIC18xxxx单片机作控制核心,具有测量、计量、采集、监视、可编程等功能。具有简单实用、稳定可靠、廉价、抗干扰能力强等特点。适合用于复杂恶劣的环境。
概述
  YW2015具备以下功能:
  ★多电量测量
   ●频率
   ●相电流、平均相电流(RMS)
   ●相电压、平均相电压(RMS)
   ●线电压、平均线电压(RMS)
   ●各相有功功率、总有功功率
   ●各相无功功率、总无功功率
   ●各相视在功率、总视在功率
   ●各相功率因数、平均功率因数
   ●电能计量
  ★计量四象限电能,掉电不丢失
   ●正有功电能
   ●负有功电能
   ●正无功电能
  ★负无功电能
   ●采集
   ●采用RS485数字通讯接口采集所有数据,支持MODBUS规约
   ●提供上位机演示程序以方便用户编写上位机程序
  ★监视
   有4个LED指示灯对工作状态进行监视:运行/电能脉冲/通讯发送/通讯接收
  ★可编程
   ●接线方式:3相4线/3相4线不平衡/3相3线/3相3线不平衡/1相3线/1相2线
   ●通讯参数:
    本机地址:1~247
    波特率:1200/2400/4800/9600/19200
    校验位:奇/偶/无
技术参数

外形 尺寸 110㎜×75㎜×72㎜
重量 350g
测量 数据刷新 1s
电压 测量范围:30~600V(线电压)/
      20~400V(相电压)
连续过载: 800V
电流 测量范围: 0~6A
连续过载: 10A
冲击过载: 100A/1s
功率 测量范围 单相功率:0~3000W/var/VA
总功率:0~9000W/var/VA
频率 测量范围 40~60Hz
功率因数 测量范围 -1~1
精度 电流 0.5%(0.5~6A)
电压 0.5%(20~400V);线电压:1.0%
功率 1.0%(相对于U*I)
功率因数 1.0%
频率 0.1%(45~60Hz)
电能 1.0%(0.5L/0.5C)
电源 电压范围 AC20~60V或DC18~90V
功耗 5VA
工作条件 工作温度 -10~+50℃
储存温度 -25~+75℃
相对湿度 20~95%无凝露
绝缘强度: 输入/其它 2.0kV/min2mA
电源/其它 2.0kV/min2mA
485/其它 2.0kV/ min2mA
电磁兼容 浪涌 电源:4kV
I/O线:2kV
快速脉冲串 电源:4kV,2.5kHz
I/O线 2kV, 5kHz
静电放电 接触放电:6kV
气隙放电 8kV
射频电磁场 10V/m中等强度的电磁辐射
通讯 接口 RS-485
地址 1-247
波特率 1200/2400/4800/9600/19200
数据位 8bits
停止位 2bits
校验位 奇/偶/无
通讯规约 ModBus RTU

接线图
  三相四线非平衡负载接线

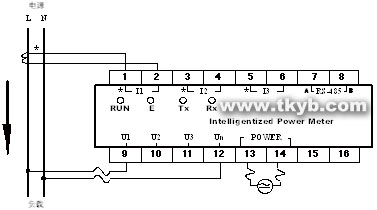

  一相二线/三相四线平衡负载接线

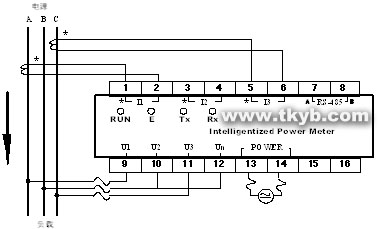

  三相三线非平衡负载接线

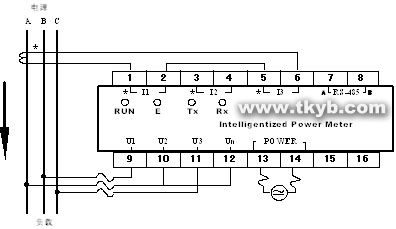

  三相三线平衡负载接线
