一.概述
YW2000电力监测仪(以下简称:YW2000)是一种具有可编程功能、自动化测量、LCD显示、电能累加、实时时钟、分析、zui(大、小)值记忆、数字通讯等功能为一体的三相综合电力参数监测仪表。它将三相交流电量按线性关系转换为规格化的数字量。它集数字化、化、网络化于一身,使测量过程及数据分析处理实现自动化,减少人为失误,能够替代电量变送器、电度表、数显仪表、数据采集器、记录分析仪等仪器,是组成电气自动化系统的理想产品。其结构紧凑、测量功能强大,是对传统仪表的革命性设计。YW2000可广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置、自动控制以及调度系统。
二.功能
1、测量功能多
YW2000功能强大,它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全bu功能。测量功能包括:一条三相四线制回路或其它线制的相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF),频率(F)及零序电流(I0)的功能。
2、中、英文显示
YW2000采用LCD大屏幕液晶显示,中、英文两套界面可转换,很适合我国国情。显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。同时可显示多达4个参数,并能通过手动或自动设定,按顺序读出超过30个参数。
3、标准规约、轻松组网
YW2000为了满足未来测量仪表的环境,备有RS-485串行口(或RS-232),允许连接开放式结构的局域网络。应用Modbus 通讯规约,在PC或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
4、自动稳零
具有自动校准零点,克服零点随时间和温度的漂移。实现参数的零点免调,ti gao了仪表的整体测量精度,ti gao了系统的整体稳定性,简化了校准流程。
5、ji宽的动态输入范围
YW2000采用量程自动切换技shu,提供5~120V/600V的电压输入量程,0~1A/5A电流输入量程,能自动适用于多种测量系统,无需其它硬件和软件的调整。
6、内部实时时钟(RTC)
YW2000提供内部的RTC(实时时钟),记录系统时间。
7、可编程状态设定
YW2000允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“显示内容”、“zui大电能需量”、“通讯”、“时钟”、“电能累加复位”等进行更改设定。
8、记忆
YW2000在电源掉电时,能够记忆当前工作状态或设定值、电能累加数值、zui大需量值、时间、PT变比、CT变比。
9、多种接线方式
适用于多种接线方式:三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。
10、数字化整定
参数均采用数字化校准,摒弃了常规采用电位器的模拟调整方法,简化了硬件电路,ti gao了整机的可kao性和稳定性,每个测量参数都可以调整,且不会对其它参数造成影响。
11、故障自动诊断
具有故障自动诊断功能,并将结果显示在屏幕上或通过串行口输出。
12、抗电磁干扰能力强
完善的电磁兼容性设计,具有抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用。
13、安装方便
YW2000强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。外形采用与世界范围内被广fan使用的DIN标准(它符合DIN92×92㎜开孔),具有良好的互换性。
三. te点
1、中、英文两种文字显示。
2、应用自动稳零技shu,yi制零点漂移。
3、数字化整定,借助上位软件,实现计算机辅助调试。
4、抗电磁干扰能力强,即使在严酷的场合也能正常运行。
5、运行参数及电能累加值可掉电长期保存。
四.外形尺寸
参数 | 位数 | 显示zui大数值及单位 | 各相显示符号 | 准确度 | ||||||
1相 | 2相 | 3相 | 合相 | |||||||
相电压 | 5 | 99999 | V/kV | V1 | V2 | V3 | Ve0 | 0.2%RD(0~350V) |
||
0.5%RD(0~150V) | ||||||||||
线电压 | 5 | 99999 | V/kV | V12 | V23 | V31 | Ve | 1.0%RG(0~600V) | ||
1.0%RG(0~260V) | ||||||||||
电流 | 5 | 99999 | A/kA | I | I2 | I3 | Ie | 0.2%RD(0~5A) | ||
0.5%RD(0~1A) | ||||||||||
有功功率 | 5 | 99999 |
W/kW/MW/GW | P1 | P2 | P3 | P | 0.5%RD | ||
无功功率 | 5 | 99999 | var/kvar/Mvar/Gvar | Q1 | Q2 | Q3 | Q | 0.5%RD | ||
视在功率 | 5 | 99999 | VA/kVA/MVA/GVA | S1 | S2 | S3 | S | 0.5%RD | ||
功率因数 | 5 | 1.0000 | PF1 | PF2 | PF3 | PF | 0.5%RG | |||
有功电能 | 8 | 99999999 | Wh/kWh/MWh | Wh | 1.0%RD | |||||
无功电能 | 8 | 99999999 | varh/kvarh/Mvarh | Qh | 1.0%RD | |||||
零序电流 | 5 | 99999 | A/kA | I0 | 5%RG | |||||
频率 | 5 | 70.000 | Hz | Hz | 0.1%RG | |||||
注: | ||||||||||
V1/V2/V3/Ve0:相电压 | V12/V23/V31/Ve:线电压 | |||||||||
PF1/PF2/PF3:单相功率因数 | PF:总功率因素 | |||||||||
I0:零序电流(jin三相四线系统) | ||||||||||
电能准确度范围 | 功率因数 | COSФ 0.5~1.0(有功电能) | ||||||||
SINФ 0.5~1.0(无功电能) | ||||||||||
电压 | >50V | |||||||||
电流 | >0.5A | |||||||||
|
RG 范围,满度误差(对每一段自动量程范围) |
电压: | 5~120V/600V(zui大600V) 自动量程切换 |
电流: | 0~1A/5A(zui大6A) 自动量程切换 |
电压: | <0.2VA(600V)/0.01VA(150V) |
电流: | <0.1VA(5A) |
电压: | 750V连续/1000V 10秒/1200V 3秒 |
电流: | 2倍额定连续/10倍额定30秒 /25倍额定2秒 /50倍额定1秒 |
编程模式: | (口令) |
测量系统选择: | 三相四线/三相三线/一相二线/一相三线/三相三线平衡/三相四线平衡 |
CT,PT变比: | 1~64000 |
显示内容: | 换页时间/画面选择 |
zui大电能需量: | 取样时间:3~30分钟 滑窗时间:15/30分钟 zui大电能需量复位 |
通讯: | 波 te率:1200/2400/4800/9600 校验位:奇/偶/无校验位 地 址:0~255 |
时钟: | 年、月、日、时、分、秒、星期 |
电能累加复位: | (口令) |
校准: | (口令) |
时间格式: | 年/月/日/时/分/秒 |
时钟误差: | 0.5秒/24小时 |
串行口: | RS485(标准)/RS232(可选) |
通讯规约: | MODBUS |
对象: | 在输入/输出/电源之间 |
引用标准: | IEC688-1992 |
试验方法: | AC2kV 1分钟 漏电流2mA |
温度范围:-10~+50℃ |
温度影响:100ppm/℃ |
长期稳定性:<0.2%/年 |
温度:-10~+50℃ |
湿度:20~95% 无凝露 |
温度:-25~+75℃ |
湿度:20~95% 无凝露 |
电源电压: | AC 85~265V 40~70Hz,DC 85~330V(标准) AC 30~60V? 40~70Hz,DC 18~90V(可选) |
整机功耗:<4W(节能方式:<3W) |
净重:700g |
毛重:750g |

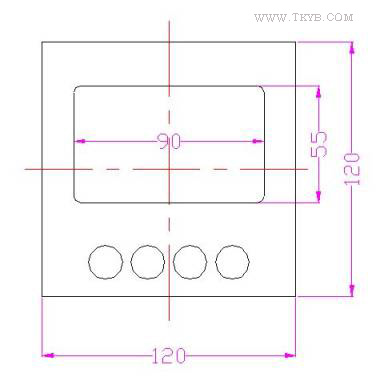

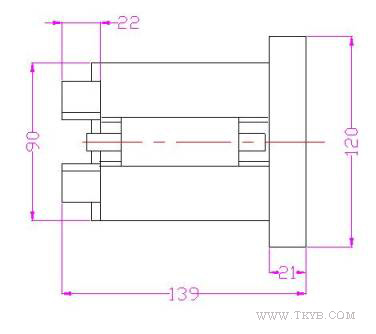

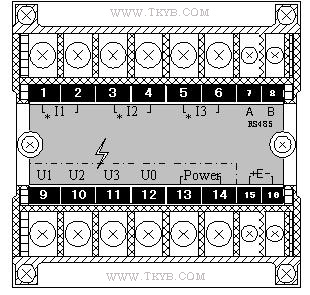

外形尺寸:120mm(长)×120mm(宽)×130mm(深) |
安装开孔尺寸:92mm×92mm |
六.工作原理
1、工作原理:YW2000由测量、显示、控制、接口和电源等部分组成。
测量部分由精密小型互感器(输入:0~600V、0~5A)及前置信号处理电路构成,从中获取电压、电流、频率、相位等多种实时数据;显示部分采用液晶(LCD)显示模块,每屏可以显示8×4个汉字(16×16)或128×64个像素的图形;控制部分采用PIC16C系列单片机芯片,配以多路A/D,实时时钟,以及容错电路等外围芯片;接口部分采用半双工的RS485接口,用于向上位机实时传递测量数据、可编程参数、zui大(小)值及其时间标签。电源部分采用高频开关电源,使得仪器更加节能,更能适应多种不同的电源电压环境。
软件主要实现测量数据计算、内部参数计算、电能累加、zui大(小)值及其产生时间的记录、各部分的管理、异常情况的判断处理、人机界面等功能。由于软件量较大、功能复杂,因此程序采用了先 的编程理念:功能模块化,结构格式化,任务简单化,时间多元化。具有多种优点:程序维护简单,流程清晰明了,事件并行处理,响应快SU有效。
为了ti gao系统的可kao性、稳定性,内部装有高稳定度基准源,温度监测及采用软硬件冗余等容错技shu;为了ti gao整机的抗干扰能力,采取了多项电磁兼容保护措施,在恶劣的工作环境下也能正常工作。

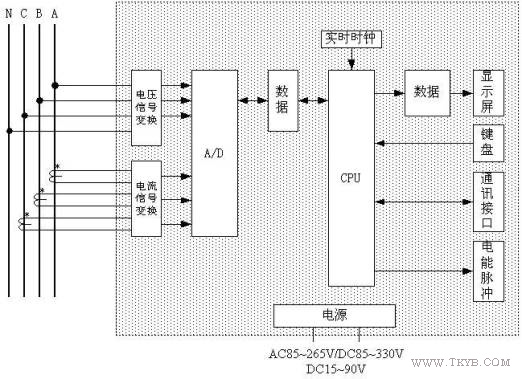

2、硬件框图

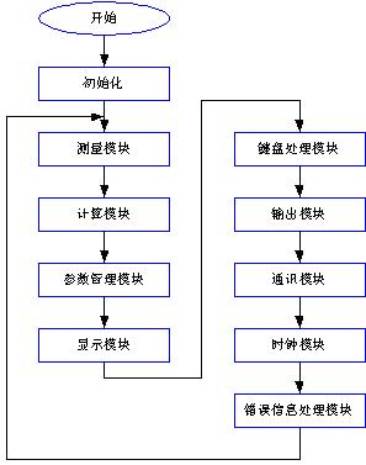

3、软件框图:
4、测量参数表示方法及计算公式:相电压 |
V1 V2 V3 |
Vn=[(∑Ui2)/n]1/2 |
线电压 |
V12 V23 V31 |
Vn=[(∑(Ui+Ui’)2)/n]1/2 |
平均相电压 |
Ve0 |
Ve0= (V1+V2+V3)/3 |
平均线电压 |
Ve |
Ve= (V12+V23+V31)/3 |
相电流 |
I1 I2 I3 |
In=[(∑Ii2)/n]1/2 |
平均相电流 |
Ie |
Ie= (I1+I2+I3)/3 |
零序电流 |
I0 |
I0=[(∑(I1i+I2i+I3i)2)/n]1/2 |
单相有功 |
P1 P2 P3 |
Pn=∑(Ui×Ii) |
总有功功率 |
P |
P= P1+P2+P3 |
单相无功 |
Q1 Q2 Q3 |
Qn=∑(Ui×Ii-π/4) |
总无功功率 |
Q |
Q=Q1+Q2+Q3 |
单相视在 |
S1 S2 S3 |
Sn=(Pn2+Qn2)1/2 |
总有功功率 |
S |
S=(P2+Q2)1/2 |
相功率因数 |
PF1 PF2 PF3 |
PFn = Pn/Sn |
PF的符号 |
总功率因数 |
PF |
PF = P/S |
有功电能 |
+Wh -Wh |
Wh=∑(P×t) |
t≤1mS |
无功电能 |
+Qh -Qh |
Qh=∑(Q×t) |
频率 |
F |
F=1/T |
分辨率为0.25μs |
