YW-SCADA变配电综合监控系统

1、系统简介
  涌纬变配电综合监控系统是上海涌纬自控成套设备有限公司推出的基于Windows系统平台,集高、低压变配电一体的智能监控系统。适用于35KV及以下电压等级的变配电站、企业、工厂、智能建筑、市政设施、智能化小区,学校、机场、港口、等诸多领域。
  涌纬变配电系统基于先进的分层分布式网络结构,是一个智能化、模块化、可自由组态的符合电力行业标准规范的电力综合自动化系统软件,结合本公司生产的各类智能电力监测仪表及保护装置,使系统具有监测、控制、通讯与综合管理等功能。
  其现场网络可以是成熟的工业现场总线如RS485总线、CAN总线、工业以太网,也可以是远程GPRS无线网络和Internet公网,协议层支持Modbus、CDT、103等标准协议,灵活的软件系统结构能自由动态加载各种使用标准和非标协议的设备,因此支持任何国内外微机保护/监控智能单元、智能仪表、RTU等。

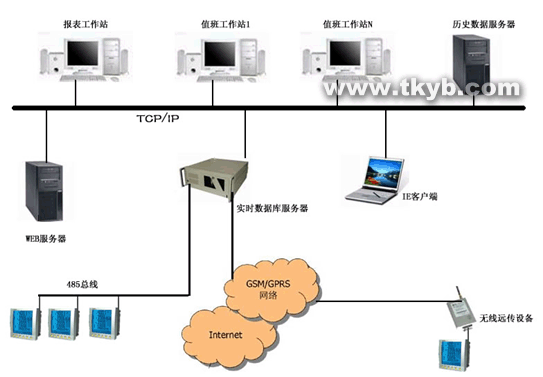

系统结构图


  系统软件包含组态软件、运行软件、实时库软件、报表软件、WEB发布软件、历史数据库。整个系统可根据实际工程情况自由配置,最小系统可在单机运行。

2、系统功能
  2.1、数据采集和控制
   遥测:三相电流、电压、有功、无功、频率、功率因素、电度、变压器温度、环境温度湿度。
   遥信:断路器、刀闸、直流屏数据、设备通信状态、其他消防信号如烟感、温感信号、SOE事件。
   遥控:断路器分\合闸操作。
   遥调:设备整定值、无功补偿电容器投切。

  2.2、人机界面
   自由组态的画面任意绘制,可分级绘制全局主接线图、局部接线图、具体设备参数图。国内领先独具特色的动态模板功能使工程组态效率成数量级的提高,保证相同设备的一致性。系统在提供了快捷简单的直接数据绑定功能的同时,还提供了高级脚本功能以便实现复杂高级的动画效果。
    1) 数值量显示:包括电流、电压、有功、无功、功率因数及其他数值量可用数字方式、刻度方式、高度方式等多种丰富直观的表达方式显示。
    2) 开关量显示:包括断路器、刀闸、通信状态等任何信号量可用图标、颜色、动画等丰富的表达方式显示。

电量数据与开关量状态显示

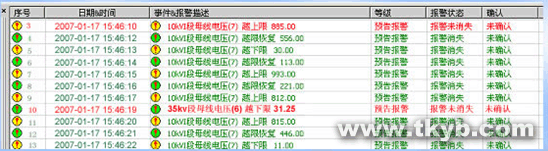

  2.3、事件处理
   开关变位事件、SOE事件、数值量越限事件、系统事件等。每个事件及时醒目的提醒值班人员,可设置是否语音报警,对每个事件均有已处理和未作处理,处理事件同时记录处理方式、结果、处理人。

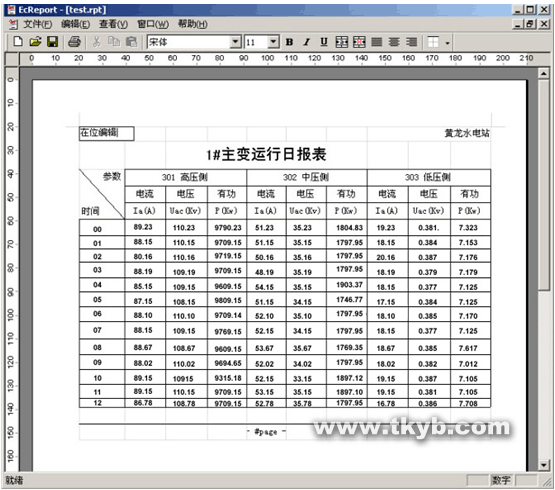

  2.4、报表统计
   根据定义生成运行报表、负荷报表、电能报表,每个报表可细分为日报、月报、年报,均可打印查询,报表采用自由报表,结合WORD和EXCEL的特点,方便定义各类报表。

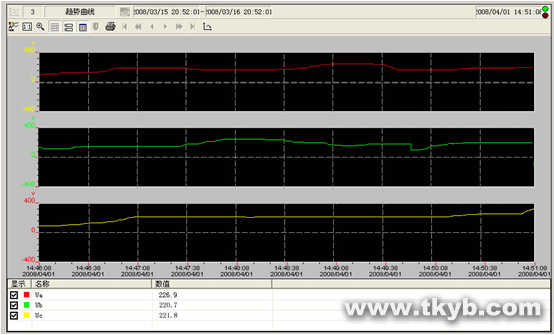

  2.5、动态曲线
   监控系统提供了两个内置趋势控件,趋势曲线和趋势表,历史和实时公用,和WinCC的趋势类似,能方便的显示负荷曲线图、电压曲线图、电流曲线图,能自定义各曲线参数,可最大化地满足用户高效的组态需求。

  2.6、网络发布功能
   支持网络发布功能,允许授权用户通过互联网访问。
   系统提供两种运行模式C/S和B/S模式,系统能直接根据工程生成WEB站点,只需将该站点通过IIS发布出去即可。系统客户端可通过Internet广域网从实时库和历史库获取数据

  2.7、权限管理
   可设定不同的系统用户权限、满足系统安全性的要求。

3、 系统性能指标
  监控信息量点数:总点数65535点,其中数值量、信号量任意分配。
  遥信传送时间:<2秒
  变位响应时间:<2秒
  遥测传送时间:<3秒
  遥控遥调命令传送时间:<1秒
  事件顺序记录时间间隔:<2毫秒
  调用画面响应时间:<1秒
  CPU负荷:<10%
  平均系统无故障时间(计算机系统软硬件无故障的条件下):>100000小时.
  遥测数据处理误差:0.01%
  遥信准确率:100%
  遥控正确率:100%
  工作环境温度范围:-20℃~ +65℃
  相对湿度 <= 95% (25℃)
  海拔高度:〈 4000m

4、系统特点

● 具备完善的、稳定可靠、快速高效、扩展性强、等电力专业SCADA功能
  ● 操作简单、易学易用
  ● 良好的人机界面
  ● 开放性:可与不同的系统交换数据
  ● 兼容性:支持各种不同设备的通信

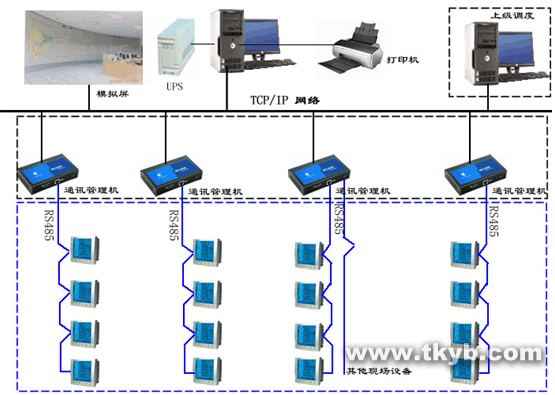

5、系统结构图
  系统采用分层分布式结构,包括三层网络结构,即 现场设备层、网络通讯层、监控管理层。
  现场设备层
   采用经济的双绞线通讯电缆,将各设备连接在一起,进行数据传输,总线设备可就地安装在各配电柜或开关柜中,完成测量、控制、显示、通讯等功能,所有装置通过485总线,将数据传输到网络通讯层中。
  网络通讯层
   实现了现场设备层与监控管理层的网络连接,负责数据的网络传输与处理,采集现场设备层的数据,并通过网络上传到监控管理层,或转发监控管理层的召唤、控制等命令,实现远方控制与监测,起到数据中转的作用。
  监控管理层
   由高性能的监控主机、电力组态软件、UPS 、打印机等设备组成,对所用设备的运行状态进行实时监控,显示实时测量数据、提供友好的人机交互画面、事故事件报警、报表统计与分析、负荷曲线显示、数据存储等功能,同时完成与上级自动化系统的通讯功能。




6、应用案例
  6.1、系统举例一(云天化(长寿)聚甲醛树脂工程配电自动化系统)
   云天化(长寿)聚甲醛树脂工程配电自动化系统,采用先进的现场总线技术和计算机网络通讯技术实现低压开关柜的统一集中远程监控管理。云天化(长寿)聚甲醛树脂配电工程共设置配电房三个,各配电房低压开关柜均安装智能可通讯保护监控装置,用于实现相应电气回路的数据采集和保护管理。
   本监控管理系统采用三层网络结构,分为:监控管理层、网络通讯层、现场设备层。监控管理层和网络通讯层之间通过工业交换机构成100M以太网,通讯管理机与现场可通讯设备之间为现场总线网络。

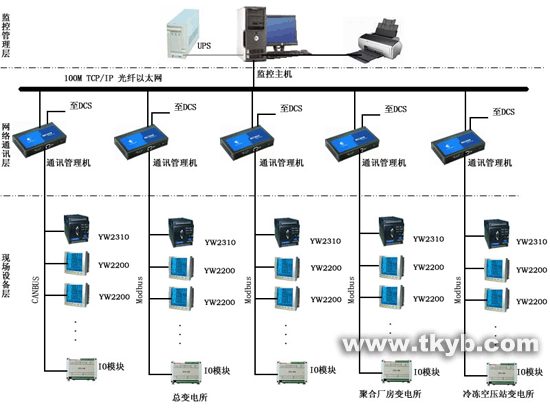

   根据配电室内现场智能设备的分布情况,总共需配置5套通讯管理机作为整个系统的网络通讯层设备(具体分配见网络拓扑图),用于通过现场总线网络同配电室内各个电气回路中所配的可通讯智能设备进行通讯,采集电气数据和信息并通过以太网上送给监控管理层设备,同时接受监控管理层下发的控制命令并通过相应的现场设备实现远程操作控制。现场设备层包括各种可通讯智能设备。其中YW2310电动机保护控制器共263台,YW2200智能测控仪表共49台。对部分未配置智能设备的馈线回路,监控系统采用智能I/O模块将各馈线开关状态进行集中采集。智能I/O模块与通讯管理机共同安装于数据采集柜内。现场通讯子站数量共约315个。网络拓扑图如下:

  6.2、系统举例二(重庆图书馆中低压电力监控管理系统)
   重庆图书馆中低压电力监控管理系统采用先进的现场总线技术,实现中低压配电系统的远程监控管理。由于系统中通讯站点约有132个,为了保证系统的通讯效率,网络通讯层采用了以通讯管理单元为核心的数据采集系统进行系统数据采集。
   重庆图书馆中低压电力监控管理系统采用电力监控管理系统实现重庆图书馆中低压配电系统的监控管理。系统包括:监控管理层、网络通讯层、现场设备层。
   监控管理层:设立以涌纬变配电监控系统为核心的主控系统。
   网络通讯层:设立以通讯管理单元为核心的控制系统进行数据采集。与监控管理层采用100M以太网连接。
   现场设备层:现场智能设备包括智能测控仪表YW2200,YW2050,中压数字综合继电保护单元YW2310系列等,所有这些设备都具备通讯接口。通过MODBUS现场总线和CAN总线实现与网络通讯层进行的数据交换。

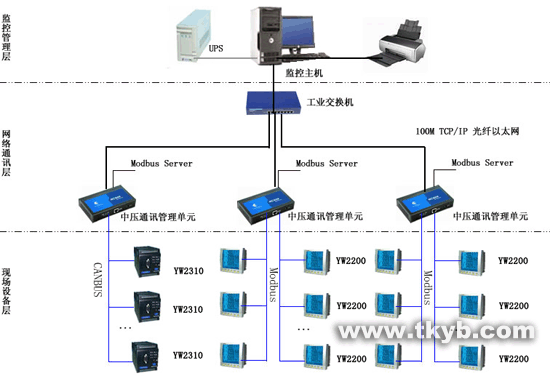

   网络拓扑图如下:

重庆图书馆中低压电力监控管理系统
