  您的位置:首页->产品列表->智能电力监测仪

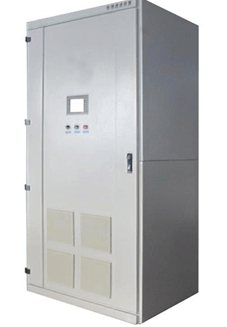

YW-APF/R系列有源电力滤波装置(机柜式)

  YW-APF/R有源电力滤波器是基于IGBT功率变换器的用于动态滤除谐波、动态补偿无功的电力电子装置。YW-APF/R实时检测电网中的各次谐波和无功功率,并进行动态跟踪补偿,因此能够对幅值和频率都变化的谐波和变化的无功进行补偿。YW-APF/R克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
  YW-APF/R系列有源滤波器采用闭环控制方式,并结合独创的自适应控制算法,使APF在满载和轻载下均能达到很好的滤波性能;YW-APF/R系列有源滤波器采用电流平均值控制方式并结合LCL拓扑结构,克服了传统的滞环电流控制由于开关频率变化所带来的会把IGBT高频开关产生的谐波注入电网。
技术特点
  1、APF装置内部均采用国际著名品牌、技术成熟、性能先进的元器件。
  2、独立于电网系统阻抗之外,不受电网系统阻抗影响,不发生谐振与谐波电压放大,安全性好。
  3、控制器采用FPGA芯片,采用先进的闭环电流平均值算法,使APF达到卓越的滤波效果
  4、内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能,用户可自行设定选择补偿功能。
  5、装置永不过流,在滤波的同时,能完全避免过补偿。可根据负荷变化,自动合理限制补偿电流,既具有良好的补偿性能,又可保证装置安全可靠工作。
  6、采用先进的防止与系统发生谐振的控制方法,彻底消除了装置本身与系统发生谐振的可能,提高了供电系统的可靠性。
  7、具备完整的保护功能,包括过载、过电压、欠电压、过电流等,以及自诊断功能。
  8、具有缓启动控制回路,避免启动瞬间过大的冲击电流,并限制在额定范围内。
  9、采用通用的modbus远程通信协议,通信接口为RS485/232和CAN总线。
  10、扩展性能好,可多台APF并联应用。
  11、友好的操作和显示人机界面,可提供完整的现场信息。
  12、独创的智能启动系统,具备一键并网和系统断电装置自动投入等功能。
  13、电缆可从装置柜体顶部或底部进入,安装灵活。
  14、出色的结构设计,易于安装和维护。

电气原理

  YW-APF/R通过外部CT实时采集电流信号送至信号调理电路,再送给FPGA控制器,提取出所有的谐波或无功电流,将其反相后与逆变器实际输出的补偿电流相比较得到差值信号,经过调制后输出到驱动电路触发IGBT变换器将补偿电流注入到电网中,实现滤除谐波和补偿无功的功能。

结构组成

高可靠性、长寿命IGBT模块
    采用德国EUPEC进口IGBT器件
    超强短时耐压、耐流能力。
    器件本身完备保护。
    较大的模块裕量设计,提高设备可靠性和安全性。

控制单元
    采用Xilinx的Spartan3adsp FPGA进行集中控制。
    时钟频率最高可到200MHz
    通信延迟小,响应速度更快

 连接电抗器
    用于连接APF与电网,实现能量的缓冲。
    减少APF输出电流的开关纹波,降低共模干扰。

直流母线电容器:美国KEMET薄膜电容
    承受纹波电流大、耐压能力强;
    寿命长(设计可达20年以上);
    具有自愈能力的安全膜技术,大大提高了安全性

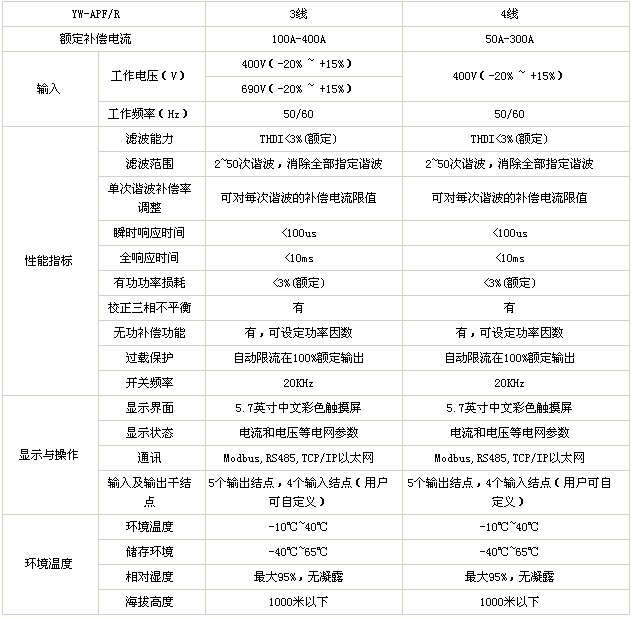

技术参数:

注:产品在不断改型中,以上数据敬请参考,本公司保留升级更改之权力。

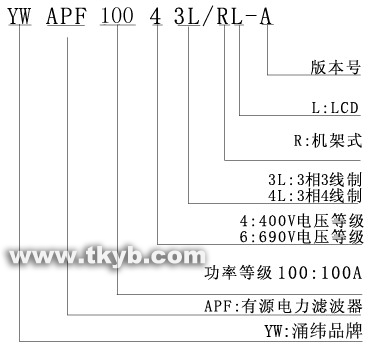

产品型号及其含义

【注】1.系列代码:YW-APF/R-100系列
   2.接线方式:3L代表三相三线制, 4L代表三相四线制
   3.额定电压:400V或600~690V
   4.额定电流:100A~400A

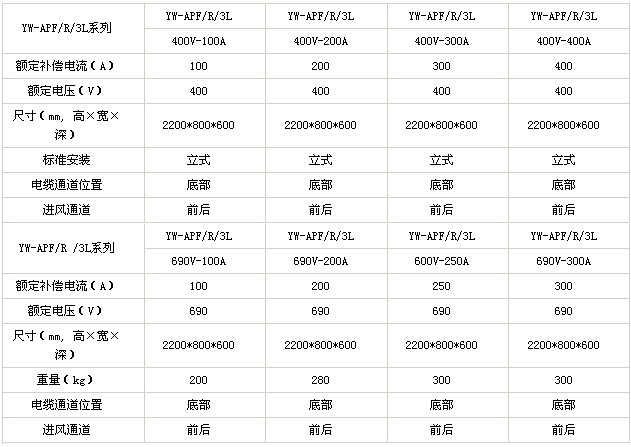

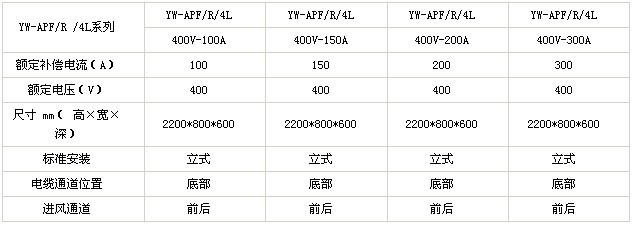

产品型号如下表格所示(其它电流、电压等级或尺寸要求可直接定制)

YW-APF/R/3L

YW-APF/R/4L

注:以上组合为YW-APF/R,我公司可根据技术方案提供定制型号产品。YW-APF/R可同时与我公司YWSK-STATCOM产品并联应用,满足用户谐波治理与功率因数动态补偿两种需求
