YTT-150型差动远传压力表

1、用途说明:

    YTT-150型差动远传压力表是二线制本质安全型防爆仪表,用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。仪表带上阻尼器后,可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后,可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外,还连续输出与被测压力信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记载、调节仪表联用,组成自动记录、调节、控制等系统。适用于石油化工、冶金、电站、轻工业等部门使用。

    本仪表符合GB3836.4-83《爆炸性环境用防爆电器设备本质安全型电路和电气设备“!” 》有关要求,并经防爆检验单位鉴定取得防爆合格证书。

2、主要技术指标:

1、测量范围:见型号规格表
2、输出信号:4~20mADC.二线制
3、精度等级:1.6级
4、负载电阻:250Ω~350Ω
5、防爆标志:ibⅡCT5
6、供电电源:直流24V+10%、-15%(本质安全型经ISB5362-1006、5362-2006型安全供电)。
7、工作环境:
    (1)温 度:-10~+55℃
    (2)相对湿度:≤85%
    (3) 外磁场: ≤5奥斯特
    注:1.产品分为基型,带阻尼器型“Z”,带隔膜型“G”(与介质接触部分材料为IGr8Ni9ti和P2611混炼)、作本质安全型使用时由CI系列ISB安全栅供电,作普通型使用时由配电器供电。

3、型号规格表:

型号 代号 型式 测量范围(MPa)
YTT a 基型 -0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;
0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100
Z 带阻尼器
G 带隔膜 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;
0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100
F 带隔膜阻尼器
a 代号Code 输出
a -150 4~20mADC
Z -150 0~6MPa 完整型号 测量范围

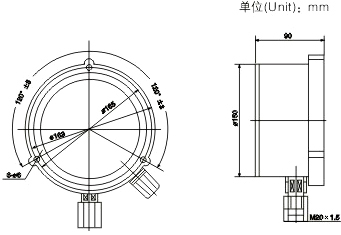

4、外形尺寸:
