一、概述:
XTRM温度远传监测仪采用先 的微处理器进行控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制,可巡回检测多路测量信号。并能对不同非线性输入信号进行高精度的线性校正。数字控制,量程可自由设定。控制输出有二种:各路轮回报警输出/ 远传变送输出;多路比较后zui高测量点作为输出(远传变送输出)。输入/输出回路均采用光电隔li,具有良好的抗干扰能力。具有高亮度LED数ma显示、指针表头显示二种。整机采用壁挂式结构(长×宽×高=160×110×70mm),安装简便。
本产品可同时测量2至4个测量点,并将各个测温回路中的温度比较以后,把zui高温度的一个点作为输出,在现场可通过按键逐个观看各个点的温度。
二、主要参数性能:
输入信号 | 测量通道 1~4路巡回测量 模 拟 量 热电偶:标准热电偶-- B、S、K、E、J、T、WRe等 电 阻:标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30~350Ω等 电 流:0~10mA、4~20mA等(输入电阻≤250Ω) 电 压:0~5V、1~5V、mV等(输入阻抗≥250KΩ) |
输出信号 | 模拟量输出 DC 4~20mA (负载电阻≤500Ω) DC 0~10mA (负载电阻≤750Ω) DC 0~5V (输出电阻≤250Ω)DC 1~5V (输出电阻≤250Ω) |
te 性 | 测量精度 数字显示:±0.2%FS字或±0.5%FS;指针显示:±2.5%FS 分 辨 率 数字显示:±1字 显示范围 数字显示:-1999~9999; 指针显示:0~100~150(或 tesu要求) 显示方式 0.8英寸高亮度LED双数ma显示 发光二ji管工作状态显示 1~4测量通道号显示 通道屏蔽与锁定功能显示 温度补偿 0~50℃温度自动补偿 参数设定 面板轻触式按键数字设定 参数设定值断电后长期保存 参数设定值密码锁定 保护方式 电源欠压自动复位 工作异常自动复位 |
使用环境 | 环境温度 -25℃~80℃ 相对湿度 ≤90% RH 避免强腐蚀气体 供电电压 常规型 ·AC 220V %(50Hz±2Hz,线性电源) 专用型 ·AC 90~265V(开关电源) ·DC 24V±2V |
三、产 品 用 途:
1、回转密托轮油温
2、密小齿轮油箱油温
3、生料磨进出口轴承温度
4、煤收尘器灰斗温度
5、煤粉盒温度
6、生料磨主电机绕组温度
7、生料磨主电机轴承温度
8、生料排风机电机定子温度
9、高温风机绕组温度
10、高温风机轴承温度
四、选 型 表:
XTRM温度远传监测仪选型表 | ||||
型 号 | 型 谱 | 说 明 | ||
XTRM- | □ □ □□ | 多路巡检远传控制仪(二线制DC24V供电) | ||
回 路 数 | □ | 1~4 | ||
显示方式 | 1 | 指针表头(已停产) | ||
2 | LED数字显示 | |||
测量范围 | 10 | 0~100℃ | ||
15 | 0~150℃ |

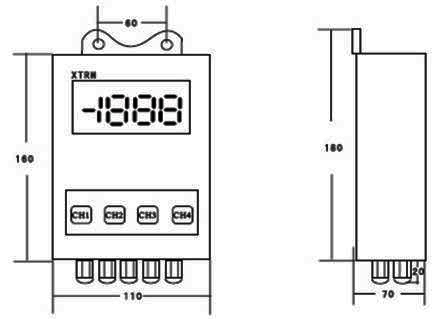

五、仪表的结构

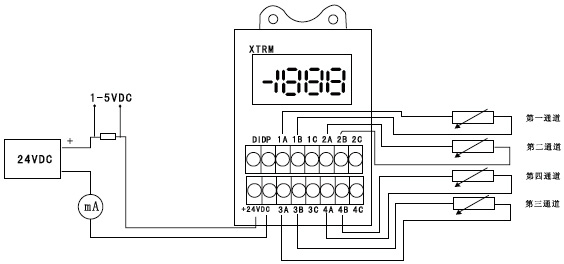

六、电气连接

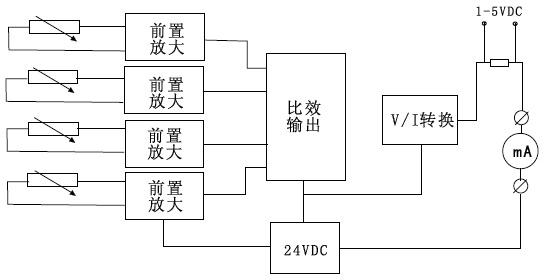

自热电阻传感器的测量信号通过前置放大器放大,然后被比较输入电路(选择高温信号)或选点输入电路选中某一路信号,该信号通过电压/电流(V/I)转换单元将放大器的输出电压变为4-20A恒定电流输出,原理方框图如下图所示:
导线长度: | 截面积: | ||
或 | 2×15m | 1.5mm | 2 |
2×10m | 1.0mm | 2 |
RLmax= | VS-(0.5VR+8.5) | (Ω) |
0.02 |
RLmax= | VS-(0.5VR+12) | (Ω) |
0.02 |
RLmax= | VS-(0.5VR+15) | (Ω) |
0.02 |
八、仪表的维修与调整
由于在设计上已考虑到仪表的长期稳定性,并且仪表出厂前均经过长时间老化和校验,因此在正常的使用情况下,一般无须 te别维护。如经验证实是仪表故障,可送本公司维修。公司对本系列产品实行终身维修。
如果发现仪表已不能正常工作,仪表输出电流超过20mA。多数情况是传感器开路所致,也可能是传感器与保护套管的绝缘电阻下降引起(隔li型仪表能防zhi该故障)。
如果一路输入短路,不会影响仪表工作。当按键选择该回路时,输出电流小于4mA,表头指示低于零点。
仪表调整步骤:
定期校验仪表时需要校正仪表误差,可按下述步骤进行调整:(以四回路Pt100输入量程0~150℃为例)
1.打开仪表面板,按图接通电源。先在di一回路输入端接标准电阻箱,并调整到100Ω,其余回路输入端短路。
2.调节电位器W11,使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA,该步骤要反复多次,直止达到满意的精度范围。
3.将标准电阻箱接到第二路,采用步骤2的方法调整调零电位器W21和满量程电位器W22,使输出分别为4mA和20mA即可,调整第二回路时,其余输入回路也应短路。
4.将标准电阻箱分别接到第三、第四回路,重复步骤2。分别调整电位器W31、W32和W41、W42,则全bu四个回路完成调整。(非调整回路的输入均应短路)
