WP800型数显压力控制变送器

一、概述

    WP800型压力变送器是一种带有微处理器的全数字化产品。它是由zhi能模块与gao精度压力传感器组合而成，该zhi能模块可与涌纬公司生产的任一种WP系列压力、差压、液位变送器组合而成相应的zhi能型变送器。zhi能模块中采用了以CPU微处理器为中心的数字化电路，传感器的输出信号经A/D转换进入CPU，经过运算修正以及外围操作和接口电路产生出模拟输出信号、接点开关信号、数据通讯以及LED或LCD显示。
    WP800A型zhi能压力变送器可以不需要手操器，在现场直接通过面板按键和LCD显示屏对变送器实现自诊断，回路测试，零点、量程迁移调整等操作。整个调试菜单采用汉字画面，操作方便。工作时LCD显示屏可显示当前工况下的压力、电流、百分比、环境温度等。由于电子线路采用数字技shu进行设计，所以产品的稳定性，抗干扰能力和精度都有了进一步优化。该产品可应用于电力、自来水、水处理、石油、化工、冶金等行业进行压力的测量、显示、控制和数据传输，是自动化应用和改造中替代普通压力表和压力变送器的推jian产品。

二、主要 te点

    WP800AH型zhi能变送器除具有一般变送器的固有 te点外，还具有如下 te点：
    ◆ 微处理器的使用使zhi能变送器的灵活性增大、功能增强。
    ◆ zhi能电子部件由一块板组成，稳定性更高。
    ◆ 可按需选择显示压力、电流、百分比、环境温度等。
    ◆ 量程比3:1或5:1。
    ◆ 量程范围宽：0－200Pa～6000Pa、0－6kPa～60MPa、0－60MPa～400MPa
    ◆ 可就地按键调整零点和量程。
    ◆ 可更新上海涌纬自控成套设备有限公司生产的不同压力、差压、液位式模拟变送器为zhi能变送器。
    ◆ 符合HART协议，可用HART通讯器与本zhi能表进行双向通讯而不中断输出信号。
    ◆ 具有自诊断和远程诊断功能。
    ◆ 带有EEPROM，不怕断电丢失数据。
    ◆ 16个短格式地址：0，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F。
    ◆ 15个工程单位可选：Pa，kPa，MPa，psi，bar，mbar，atm，Torr，mmHg，mmH2O，inH2O，ftH2 O，inHg，g/sqcm，kg/sqcm。
    ◆ 通过压力格式化可对变送器的线性进行高精度调整。

三、工作原理


    WP800AH型zhi能变送器可在变送器现场、控制室或只要同控制回路相连的其它地方通过HART协议通讯接口对变送器实现远距离操作，如：变送器诊断，回路测试，量程、零点调整，输出电流调整，零压力点微调等功能。

四、主要指标

量程范围:	0－-0.2~-100kPa	显示位数：A型 5位LCD
	0－0.2kPa~400MPa	B型 4位LED
正、负迁移：	零点迁移范围-100%～+100%	输出信号:0-5V;0-10mA;4-20mA
	量程迁移范围300%～500%	精度等ji:0.05,0.1，0.25，0.5ji
过    载:	zui大量程的150％	稳定性：≤±0.1%/年
环境条件:	使用温度：-20℃~70℃	zui大功耗：A型≤0.9W；B型≤7W
	存储温度：-40℃~100℃	继电器负载能力:220VAC/3A； 30VDC/5A
	相对湿度：≤95%RH	继电器触点寿命:＞106次

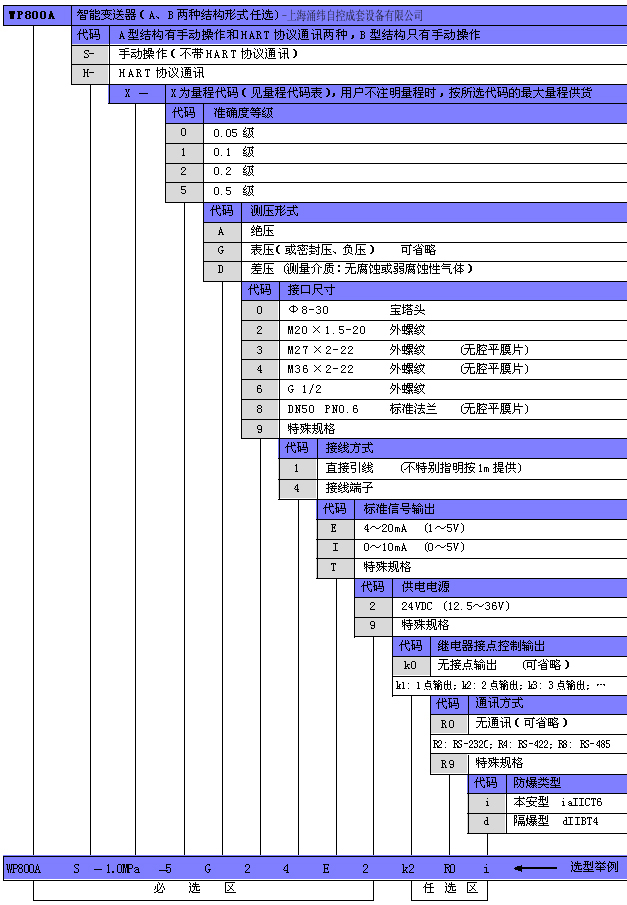

五、产品选型表

六、结构尺寸

    ·电子外壳：铝合金 ·压力接口：M20×1.5
    ·主体结构：不锈钢 ·重 量：约1.0kg
  A型结构图

  B型结构图

  注：量程＞60MPa的zhi能压力变送器需咨询定制。
