  您的位置:首页->产品列表->公司停产产品

WP435型无腔压力变送器

一、概述

WP435型压力变送器选用进口高精度、高稳定性防腐芯片组装,采用激光焊接工艺将芯片与不锈钢外壳焊接在一起,无压力腔体,适用于各种易堵塞、要求保持卫生、便于清洗或无菌环境的压力测量和控制。该产品具有较高的工作频率,适于动态测量。

二、技术指标

程: 0- -10~100kPa

补偿温度:-10~70℃

010kPa ~ 100MPa

工作温度:-20~85℃

测压形式:绝压(A) 表压(G) 密封压(S)



测量介质:与不锈钢( 1Cr18Ni9Ti )96%氧化铝陶瓷兼容的介质。




    选用传感器指标(所有测试值相对25℃、1mADC)

参 数

最小值

典型值

最大值

单位

满量程输出

60

100

200

mV

输出电阻

4

5

6

kΩ

非线性

0.25

0.1

0.25

%FS

迟滞/重复性

0.25

0.1

0.25

%FS

补偿温度

10 ~ 70

工作温度

40 ~ 85

振动

10

g

冲击

100

g

压力过载

2

零点稳定性

±0.2

%FS/

满度稳定性

±0.2

%FS/

绝缘电阻

500

MΩ

三、产品选型表


四、结构尺寸

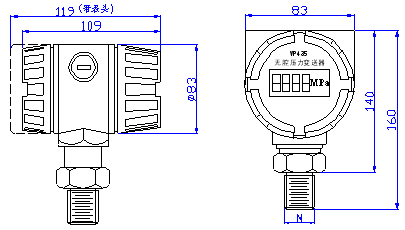

    WP435A型
        接口材料:1Cr18Ni9Ti,重 量:约0.8kg

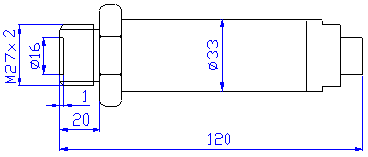

    WP435B型
        壳体材料:1Cr18Ni9Ti,接口尺寸:M27x2,重 量:约0.3kg

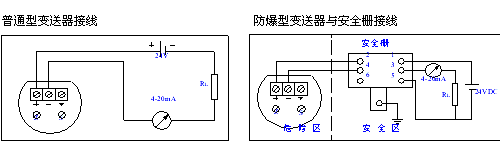

五、现场接线
