  您的位置:首页->产品列表->压力变送器

WP421型中高温压力变送器

一、概述
    WP421型中温压力变送器选用进口耐高温敏感元件组装,传感器探头能在350℃高温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺,使其完全熔为一体,确保了变送器在高温状态下的使用安全。传感器的压力芯体与放大电路之间,用聚四氟乙烯垫片隔热,并加有散热装置,内部引线孔填充高效隔热材料硅酸铝,有效的防止了热传导,保证放大转换电路部分在允许温度下工作。

二、技术指标
    量程:0 —— -0.2 ~ -100kPa     补偿温度:0 ~ 150℃,250℃,350℃
    量程:0 —— 5 kPa ~ 400MPa       工作温度:探头150℃,250℃,350℃
    过载:量程的1.5倍或420 MPa 放大板 -20 ~ 85℃
   (取最小值) 稳定性:0.5%FS/年
    测压形式:表压(G) 绝压(A) 负压(N)

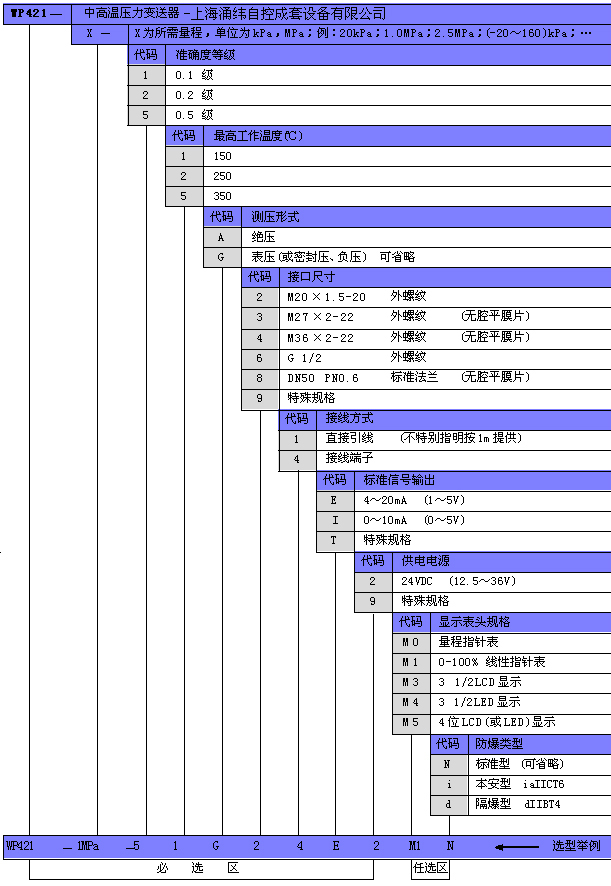

三、产品选型表


四、结构尺寸
    电子外壳:合金铝
    压力接口:M20×1.5
    主体结构:不锈钢
    重 量:约1.2kg
    涂 层:塑料喷涂
   一体结构

   分体结构


  • 如安装现场环境温度较高(≥80℃),建议选用分体结构,否则可能会使变送器性能变差或损坏。
  • 测量粘稠、粉尘、结晶等易堵介质可选用无腔平膜片结构。

五、现场接线
    (以两线制4 ~ 20mA输出为例):
    注意:如无计量设备,请勿调节灵敏度(S)电位器
