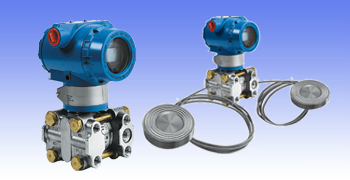

3851系列电容式压力变送器

一、压力变送器概述
    3851系列小型化电容式压力变送器是我公司引进设备生产的变送器，关键原材料、元器件和零部件采用jin口，整机经过严格组装和测试，该产品品种规格多样、安装使用简便。由于该机型外观上融合了目前国内设计，并被普遍使用的两种压力变送器（罗斯蒙特3051与横河EJA）。同时与传统的1151、CECC等系列产品在安装上可直接替换，故它是一些老型号产品的替化和更新产品。为适合国内自动化水平的不断ti gao和发展，该系列压力变送器除设计小巧精zhi外，更推出具有HART总线协议的zhi能化功能。

二、 特点

·精度高 ·稳定性好 ·二线制（ 可订四线制） ·固定元件，可插式印刷线路板 ·小型、重量轻、坚固抗振 ·量程、零点外部连续可调 ·正迁移可达500%；负迁移可达600% ·阻尼可调

·单向过载保护特性好 ·无机械可动部件，维修工作量少 ·全系列统一结构，零部件互换性强 ·接触介质的膜片材料可选择 ·（316L、TAN、HAS-C、MONEL等nai腐蚀材料） ·防爆结构，多种环境使用 ·zhi能HART现场总线协议

三、工作原理
    压力变送器过程通过两侧或一侧的隔离膜片、灌充液传至＆室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移于差压成正比，zui大位移约0.1mm，这种位移在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号输出。（见图一）

                          图一                                       图二

四、功能参数
    ·使用对象：液体、气体和蒸汽
    ·测量范围：0～0.1KPa至0～40MPa
    ·输出信号：4～20mADC
    ·供电电源：12～45VDC，一般为24VDC（见图二负载 特性）
    ·负载 te性：与供电电源有关，在某一电源电压是带负载能力见图二，负载阻抗RL与电源电压Vs关系式：R1≤50（Vs-12）
    ·指示表：指针式线性指示0～100%刻度或LCD液晶式显示。
    ·防暴：a.隔爆型：dIIBT4    b.本质an全型：iaIICT6
    ·量程和零点：外部连续可调
    ·正负迁移：压力变送器零点经过正迁移和负迁移后，量程、测量范围的上限值和下限值的jue对值，均不能超过测量范围上限的100%。（zhi能型：量程比15：1）zui大正迁移量为zui小调校量程的500%；zui大负迁移量为ziu小调校量程的600%
    ·温度范围：放大器工作温度范围:-29～+93℃（LT型为-25～+70℃)。
                灌冲硅油的测量元件：-40～+104℃
                法兰式变送器灌充高温硅油时:-20～+315℃,普通硅油:-40～+149℃
    ·静压：4、10、25、32MPa
    ·湿度：相对湿度为0～100%
    ·容积吸收量：＜0.16cm3
    ·阻尼(阶跃响应):压力变送器冲硅油时,一般在0.2到1.67s之间连续可调

五、主要数据
    (不带迁移,在标准工作条件下,充硅油,316不锈钢隔li膜片)
    ·精度:±0.25%±0.5％(zhi能型:±100％)
    ·死区:无(≤0.1%)
    ·稳定性：六个月内（zhi能型为一年）不超过zui大量程的基本误差绝对值
    ·振动影响：在任意轴向上，振动率为200Hz时，误差为测量范围上限的±0.05％/g
    ·电源影响：电源如果稳定，则负载没有影响

六、压力变送器其他材质
    ·隔li膜片：316不锈钢、哈氏合金C-276、蒙乃尔合金或钽
    ·排气排液阀：316不锈钢、哈氏合金C、蒙乃尔合金
    ·法兰和接头：316不锈钢、哈氏合金C或蒙乃尔合金
    ·接触介质“0”形环:丁腈橡胶、氟橡胶
    ·灌充液：硅油或惰性油
    ·螺栓：316L不锈钢
    ·电子壳体材料：低铜铝合金
    ·引压连接件：压力变送器法兰NPT/4，中心距54mm；接头NPT1/2或M20X1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T1216-91）
    ·信号连接孔：G1/2”
    ·重量：3.9Kg（标准型）

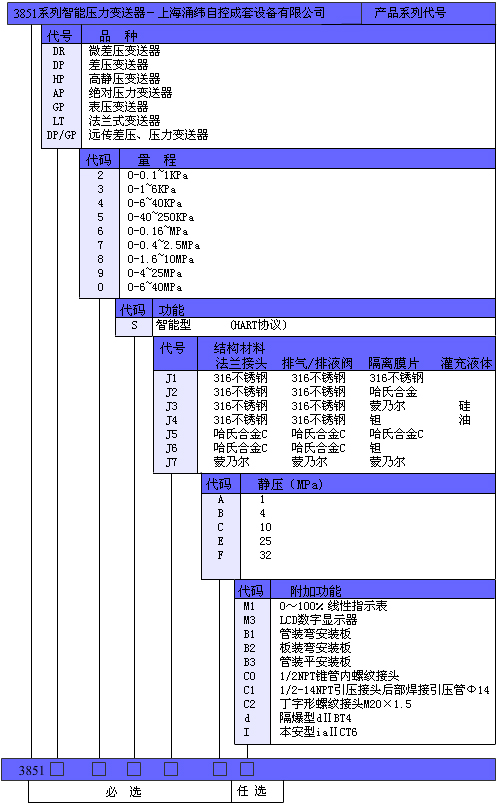

七、产品选型表

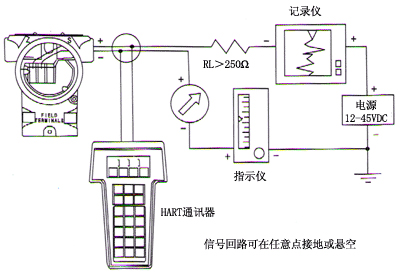

八、型现场导线的连接

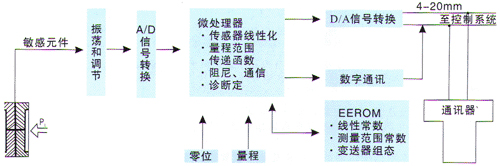

九、电路方框图


十、压力变送器品种分类详细表

序号	名称	型号	测量范围	静压(Mpa)	精度
1	微差压变送器	3851DP2E	0-0.1-1KPa	1	0.5
				4
2	差压变送器	3851DP3E	0-1-6KPa	4	0.2或0.5
3		3851DP4E	0-6-40KPa	10
4		3851DP5E	0-40-250KPa
5		3851DP6E	0-0.16-1MPa
6		3851DP7E	0-0.4-2.5MPa
7		3851DP8E	0-0.16-10MPa
8	高静压差压变送器	3851HP4E	0-6-40KPa	25	0.2或0.5
				32
9		3851HP5E	0-40-250KPa	25
				32
10	压力变送器	3851GP3E	0-1-6KPa		0.2或0.5
11		3851GP4E	0-6-40KPa
12		3851GP5E	0-40-250KPa
13		3851GP6E	0-0.16-1MPa
14		3851GP7E	0-0.4-2.5MPa
15		3851GP8E	0-1.6-10MPa
16		3851GP9E	0-4-25MPa
17		3851GP0E	0-6-40MPa
18	绝对压力变送器	3851AP4E	0-6-40KPa		0.2或0.5
19		3851AP5E	0-40-250KPa
20		3851AP6E	0-0.16-1MPa
21		3851AP7E	0-0.4-2.5MPa
22		3851AP8E	0-1.6-10MPa
23	法兰式液位变送器	3851LT4E	0-6-40KPa	2.5	0.2或0.5
24		3851LT5E	0-40-250KPa
25		3851LT6E	0-0.16-1MPa
26	远传压力变送器	3851GP4E	0-6-40KPa		<0.5
27		3851GP5E	0-40-250KPa
28		3851GP6E	0-0.16-1MPa
29		3851GP7E	0-0.4-2.5MPa
30		3851GP8E	0-1.6-10MPa
31	远传差压变送器	3851DP3E	0-1-6KPa	2.5	0.5
32		3851DP4E	0-6-40KPa
33		3851DP5E	0-40-250KPa
34		3851DP6E	0-0.16-1KPa
35		3851DP7E	0-0.4-2.5KPa

十一、订货须知
    1、压力变送器型号可根据选型规格表按需要确定。
    2、选项型规格表中的数字、符号需填写清楚、准确无误。
    3、如有正负迁移，需注明迁移量数值。
    4、差压变送器如需配三阀组、节流装置，需另行注明。
    5、压力变送器根据用户规定的量程校验。如用户无规定，变送器调校至zui大量程，这种校验将在室温、常压下进行。
    6、需要标注工位号时，应在订货时注明。
    7、选项购传变送器时，还应根据不同远法兰选型表按需要确定。
    8、如果远传变送器要在真空场合和高温场合下使用，订货时要注意标明。
    9、压力变送器接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
