  您的位置:首页->产品列表->温度传感器

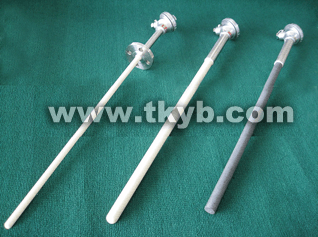

抗氧化钨铼热电偶

一、概述
  钨铼热电偶是耐高温热电偶。它具有温度一电势线性关系好,热稳定性可靠,价格便宜等优点。与显示仪表配套,可直接测量液体、蒸汽和气体介质等的温度。它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具,核反应堆的超高温测量工具。
  钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表,等同 ASTME696—84标准。在真空、还原、惰性气氛中,可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用,其价格较铂铑热电偶低。

二、钨铼热电偶的温度允差
  使用温度1300~1700℃ 允差0.5%∣t∣
      0~2300℃  允差1%∣t∣
三、常温绝缘电阻:钨铼热电偶在周围空气温度为20士15℃,相对湿度不大于 85%,热电极与外保护管之间绝缘电阻应大于 100MΩ.m。
四、WRe 3/WRe25热电偶的外保护管
  (l)碳化硅管(Sic)可在1600℃以下的氧化气氛中使用
  (2)二硅化钼管(Mosi2)在1600℃以下的空气及某些腐蚀气氛中使用(协议供货)
  (3)钼管(Mo )在2300 C以下真空中使用(协议供货)
  (4)钽管(Ta)在2300C以下真空中使用(协议供货)
五、 钨铼热电偶分度号有
   WRe3-WRe25,WRe5-WRe20,WRe5-WRe26,W-WRe26

  上海涌纬自控成套设备有限公司专业生产的抗氧化钨铼热电偶,理想测温范围为0~1500℃,其结构为双层或三层(不常用)保护管,双保护管结构的外保护管为特纯刚玉管,内保护管为硅化钼管,三套管的外保护管为再结晶碳化硅管或特纯刚玉管,中间管与内保护管与双层管式相同,管内填充物为高温绝缘材料(可在1800℃以下长期使用),抽真空后再冷端密封(密封胶可在300℃以下长期使用),确保管内无残氧,该产品适用于真空,还原等惰性气体中使用(0~1650℃),氧化气氛中理想测温为0~1500℃。

主要技术指标

产品名称 产品型号 分度号 ASTM分度号 测温范围℃ 允差 使用气氛
抗氧化钨铼热电偶 WRW-1500型 WRe3/25 D 0~1650 ±0.5%∣t∣ 氧化、真空、还原等惰性气体
WRe5/26 C 0~1650 ±0.5%∣t∣

产品规格

产品型号 结构 保护管直径(mm) 保护管材质
WRW-1500型 双层管 16   6 特纯刚玉管   硅化钼管
三层管 25 16 6 特纯刚玉管 特纯刚玉管 硅化钼管
三层管 30 16 6 再结晶碳化硅管 特纯刚玉管 硅化钼管

注:抗氧化原理请参阅抗氧化钨铼热电偶的特点。

常用钨铼热电偶简介

 1、钨铼热电偶的分类。 我国列入国家标准的钨铼热电偶有两种:
   A、钨铼5-钨铼26,它的正极名义成分为含钨95%、铼5%,负极名义成分为含钨74%、铼26%。分度号为WRe5-WRe26,简写:W-Re5/26。
   B、钨铼3-钨铼25,它的正极名义成分为含钨97%、铼3%,负极名义成分为含钨75%、铼25%。分度号为WRe3-WRe25,简写:W-Re3/25。
 2、钨铼热电偶的使用。目前测量1600℃以上的温度,多采用非接触法,但是,该种方法的误差较大,如用接触法则能准确地测出真实温度。在高温热电偶中,贵金属热电偶价格昂贵且最高温度也只能在1800℃以下,而钨铼热电偶不仅测温上限高,而且稳定性好,因此,钨铼热电偶在冶金、建材、航天、航空及核能等行业都得到广泛应用。我国的钨资源丰富,钨铼热电偶价格便宜,可以部分取代贵金属热电偶,它是高温测试领域中很有前途的测温材料。
 3、使用温度。它的最高使用温度可达到2800℃,可是,在高于2300℃时,数据分散。因此,使用温度最好在2000℃左右。
4、使用环境气氛。钨铼热电偶极易氧化,适于在惰性或干燥氢气中使用,或用致密的保护管使其与氧隔绝才能使用。不能用于含碳气氛(如在含碳氢化合物的气氛中使用,温度超过1000℃即受腐蚀)。钨或钨铼在含碳气氛中容易生成稳定的碳化物,以致降低其灵敏度并引起脆断,在有氢气存在的情况下,会加速碳化。
5、钨铼热电偶抗氧化。该产品的测温范围为0~1800℃,广泛用于冶金、焦化、化工窑炉、热处理、玻璃等行业,它具有精度高,价格低、性能稳定、不受工作环境气氛的限制等优点,是代替铂铑热电偶的理想产品。性能指标如下:
  1、分 度 号:W-Re3/25,W-Re5/26
  2、测温范围:0~1800℃
  3、测温精度:< ± 1% t;< ± 0.5% t
  4、时间常数:≥180 s
  5、绝缘电阻:> 5MΩ
  6、规格尺寸:300,500,750,1000,1100(mm)
 特别说明目前我公司生产的W-Re热电偶分三类,一类是采用的精细陶瓷保护管,另一类是纯钼保护管,再一类就是钨保护管。陶瓷管的规格有:直径为Ф8,Ф10,Ф12,Ф14,Ф16,长度300~1100mm,这类热电偶不受工作环境气氛的限制能在任何气氛中长期使用,测温范围是0~1800℃的;钼管和钨管规格有:直径为Ф6,Ф8,Ф10mm,长度500~700mm,这种热电偶只能在真空、还原或者惰性气体保护的环境中长期工作,钼管最好是在1800℃以下的温度下长期使用,短期使用温度能到2000℃;至于钨管则能在2100℃下长期工作,但很难加工致使其价格非常昂贵。请根据我们的参数选择适合于您的热电偶。
