温度传感器安装底座

一、概述

  温度传感器底座焊接于设备或管道上,用于安装带固定螺纹的热电偶、热电阻和双金属温度计,通常用在较高温度或不超过6.3MPa压力的工况环境中。

二、热电偶、热电阻安装直型底座

直形底座型号 尺 寸 mm
D D1 D2 D3 D4 D5 a H
GT01A M12×1.5 Ф28 Ф32 Ф12 Ф7 Ф18 27 60 120
GT04A (最常用) M27×2 Ф43 Ф47 Ф22 Ф17 Ф28 32 60 120
GT05A(最常用) M33×2 Ф51 Ф55 Ф30 Ф21 Ф36 34 60 120
GT06A G1/2" Ф35 Ф39 Ф21 Ф16 Ф27 35 60 120
GT07A G3/4" Ф43 Ф43 Ф25 Ф20 Ф31 40 60 120
GT08A G1" Ф51 Ф55 Ф35 Ф30 Ф41 45 60 120

三、热电偶\热电阻安装45°角底座

45°角底座型号 尺 寸 mm
D D1 D2 D3 D4 a H
GT01B(最常用) M27×2 Ф43 Ф47 Ф28 Ф18 30 150
GT02B(最常用) M33×2 Ф51 Ф55 Ф36 Ф24 30 150
GT03B G1/2" Ф35 Ф39 Ф27 Ф16 30 90 150
GT04B G3/4" Ф43 Ф47 Ф31 Ф20 35 90 150
GT05B G1" Ф51 Ф55 Ф41 Ф30 40 90 150

四、示意图

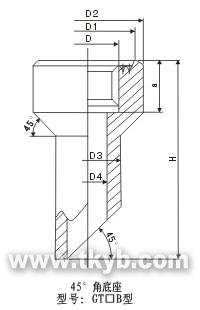

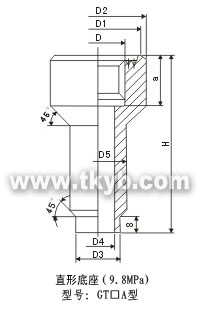

 温度传感器安装底座外形示意图

直型底座

45°角底座

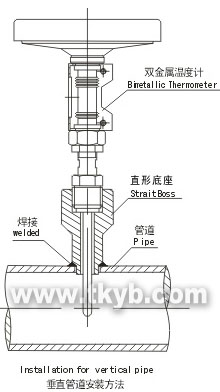

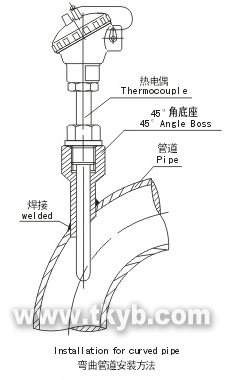

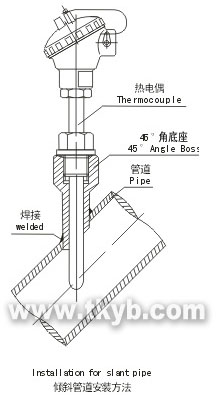

底座安装示意图(适用于热电偶、热电阻和双金属温度计)

底座垂直管道安装方法 底座弯曲管道安装方法

底座倾斜管道安装方法 底座垂直管道安装方法
