  您的位置:首页->产品列表->温度传感器

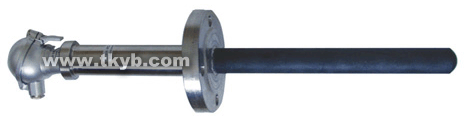

水泥厂窑炉专用耐磨热电偶

一、特性及用途

  针对水泥干法旋窑生产线有关三级筒、四级筒、五级筒锥体温度,分解炉中部、窑尾烟、窑头罩温度的测温特点,因普通耐磨热电偶因保护管材质问题,无法满足耐高温、耐冲刷的特种测温条件,导致热电偶使用寿命较短、条件经费加大、产品更换频繁、传输信号得不到保障、仪表长期处于警戒状态,同时给仪表维护增加了不少的工作量,这种现象是目前全国水泥行业所存在的普遍性问题。
  多年来,上海涌纬自控成套设备有限公司对于耐高温、耐冲刷的热电偶套管材质进行了考证和研究,结合国外水泥生产工艺的特点,经过多次实验和在线使用证实 YWTC再结晶热电偶具有使用寿命长、激变性能好、热传导系数高、抗氧化、抗热震、耐高温、耐腐蚀、耐冲刷、不结瘤、不结渣、安装使用方便等优点,可用于测量 600~1200℃的特种测温场合,是我国现在的刚玉、高铝、石墨、氧化物碳化硅等材质的热电偶保护管所无法替代的。
  YWTC金属碳化硅(再结晶)保护管热电偶的问世,不但解决了中国水泥工业耐磨测温控制的一大难题,而且也为各个使用单位带来了可观的经济效益。

二、产品特性

  专业设计,专业开发的温度测量仪表。
  精度高,使用寿命长。
  激变性能好、热传导系数高。
  抗氧化、耐腐蚀。
  抗热震、耐高温。
  不结瘤、不结渣。
  4~8毫米管壁厚度。
  快速反应功能,较强的稳定性。
  任意可供选择的保护管长度。
  不需预热即可使用。
  适合于各个用户的多种安装方式。
  可选的就地显示。
  可选的内置变送器功能。
  长距离传送过程中的抗干扰能力。
  使用环境温度范围宽,工作稳定可靠。

三、 主要技术指标

  1、简要说明
    作为水泥专用热电偶的温度传感器,通常和 DCS、PLC、显示仪表、记录仪表和电子调节器配套使用。它可以直接测量三级筒、四级筒、五级筒、三次风管、分解炉、窑尾烟室、窑头罩, 600~1320℃范围内的气体及介质温度。

  2、无件温度测量范围和允许误差

产品专用名称

分度号

测量温度(℃)

允许偏差(△t℃)

YWTC

B

0~1680

±1.5℃或(or)±0.25%t

S

0~1450

±1.5℃或(or)±0.25%t

K

0~1150

±2.5℃或(or)±0.75%t

E

0~780

±2.5℃或(or)±0.75%t

  3、热响应时间在温度出现阶跃变化时,热电偶的输出变化值相当于该变化的 50%,所需要的时间为热响应时间,用 T0.5表示。

  4、热电偶公称压力
    是指在室温情况下保护管所能承受的静态外压而不破裂,大气压力为≥ 67MPa。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。

  5、热电偶绝缘电阻(常温)常温绝缘电阻的试验电压为直流 500V±50V,测量常温绝缘电阻的大气条件为温度 15~35℃,相对湿度
45%。对于长度超过 1米的热电偶,它的常温绝缘电阻值与其长度的乘积不小于 100MΩm。即 Rr L≥100 MΩm L>1m式中:Rr-热电偶的常温绝缘电阻值,L-热电偶的长度。对于长度等于或不足 1米的热电偶,它的常温绝缘电阻值应不小于 100MΩ。

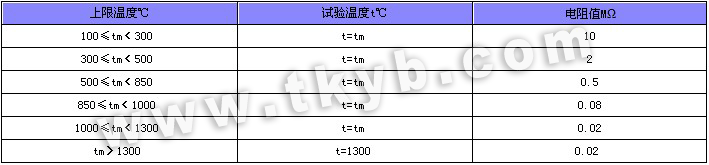

  6、上限温度绝缘电阻

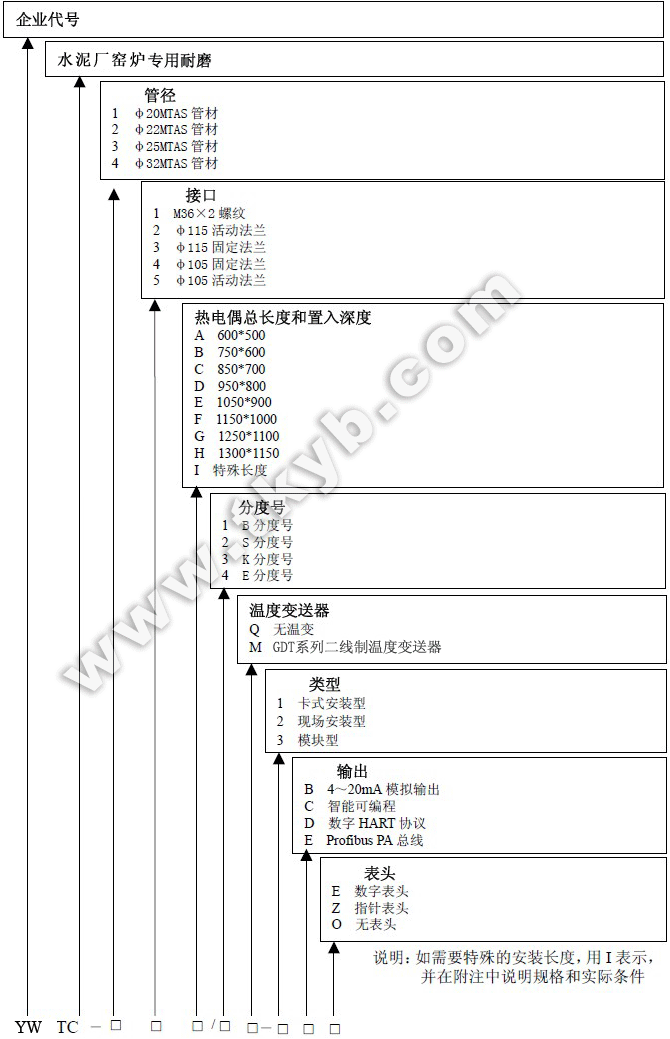

四、产品选型表

五、连接方式

  根据现场安装需要,YWTC系列水泥专用热电偶的安装方式可分为螺纹接口、活动法兰和固定法兰三种。用户可根据现场工艺情况,确定安装接口方式,并尽可能注意到该公司生产线上各个测控点的温度和流体速度后,昀后确定专用保护管壁厚。

六、使用规格

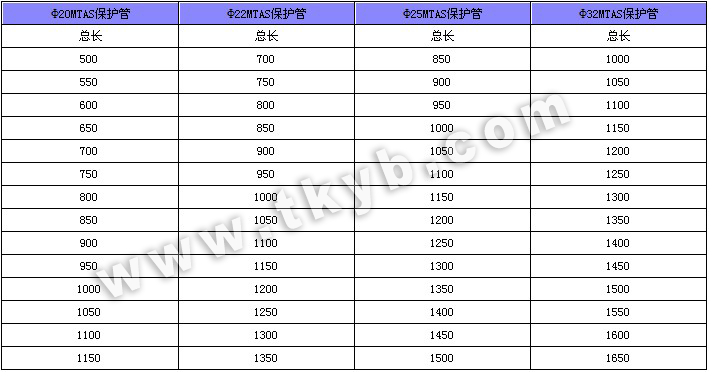

  1、固定螺纹/固定法兰规格对照表 单位:mm

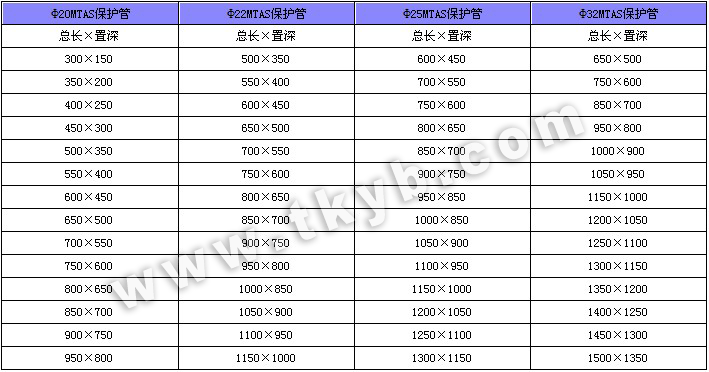

  2、法兰规格对照表 单位:mm

七、产品介质说明

  1、强度:
   YWTC金属碳化硅(再结晶)热电偶保护管是一种新型合金硅材料,材料中的气孔完全由金属硅填充,气孔率接近为零,强度高、耐腐蚀、耐磨损、抗氧化,使用寿命长,这种新型材料比一般 3039H、0Cr25Ni20材料强度高达 5~10倍以上。
  2、优异的抗氧化性能:
   由于气孔率接近零,YWTC金属碳化硅的抗氧化性能大幅度改善,高温使用寿命可延长 3~10倍。这种金属碳化硅一旦加热到高温,表面自然形成很薄的氧化保护膜,这种膜即使损伤,在高温下也会自动再生愈合,使得氧化恶化现象几乎不会发生。
  3、高辐射加热效率: YWTC金属碳化硅的远红外辐射率接近于完全黑体,将其用于热辐射部件,将极大地提高部件的热效率。
  4、优异的电阻特性:
   一般耐磨不能保证为绝缘体,但 YWTC金属碳硅材料具有良好的导电特性,同时具有释放静电的功能,适用于需要的特性多场合。
  5、高耐磨性能:
   YWTC金属碳化硅材料硬度 Hv>27Gpa,在各种介质中具有极低的磨损率和磨擦系数,并具有自润滑作用,该材料在高温下具有优异的耐磨性能,特别适用于水泥生产线的特殊耐磨测温场合。
  6、优良的抗腐蚀性能: YWTC金属碳化硅材料具有良好的抗腐蚀性能,耐各种温度条件下酸介质的腐蚀,常温碱性介质的腐蚀。

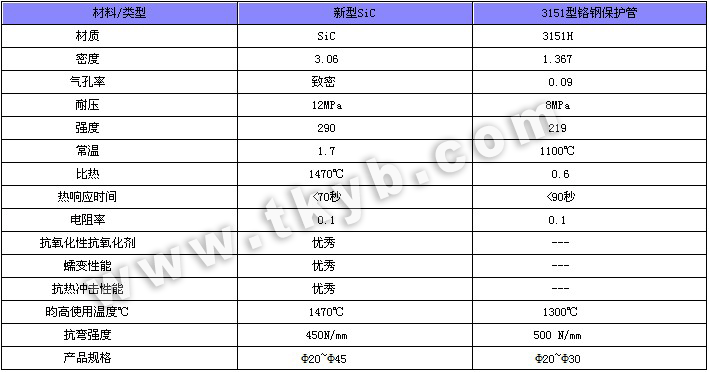

  7、具体技术参数如下:

八、使用说明

  YWTC系列金属碳化硅(再结晶)耐磨热电偶主要由接线盒、接线管、专用保护管、绝缘套管、接线端子、专用内衬套管、热电极组成基本结构,并配有各种安装组件,在选配件中同时可选一体化温度变送器。
  YWTC系列金属碳化硅(再结晶)热电偶保护管一般壁厚为 4~8毫米(根据测温场所确定)。该保护管是专为水泥厂设计的,其作用是延长在 C3、C4、C5、分解炉、三次风管、窑尾烟、窑头罩的测温点上热电偶的使用寿命。
  在安装该产品时,可根据各个工业测控点的不同,预先在窑炉上留空或保护管,并选择相应规格的专用热电偶。
  在该产品的设计过程中,我们已充分考虑到正在运行的 1000~10000T/D水泥生产线所安装的规格与型号,供您的生产线上的各个测控点使用。
  保护管长度的选择:炉内插入深度+炉壁厚度+炉外外露部分=总长
  在生产运行过程中,安装或更换热电偶时,请将热电偶缓慢置入炉中并固定连接装置。
  在工艺测控点长期测温处于 1100℃时,K型热电偶正常工作大约了 60个工作日左右,因偶丝长期处于高温状态,其精度会产生微小的变化,可应工艺的要求更换热电偶的测温元件即可。
  涉及到下料或冲刷的场所在热电偶使用 60个工作日后,将热电偶进行 90℃翻转重新安装,使专用耐磨热电偶的寿命延长一倍。

九、应用举例

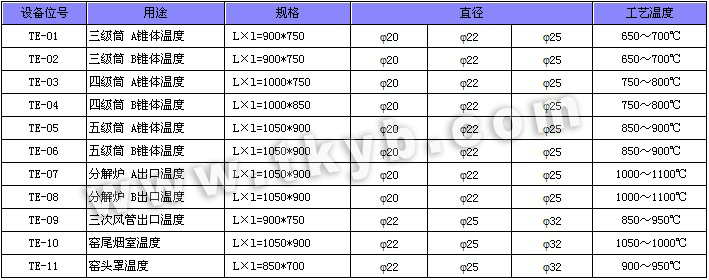

  以 2500T/D生产为例,专用热电偶适用于测控场合及其置入深和其相应温度如下:
