  您的位置:首页->产品列表->温度传感器

锅炉炉壁铠装热电偶



一、应用

  以铠装热电偶配集热块为测温元件用于测量屏过、高过、高再等金属管壁温度。

二、技术参数表

热电偶分度号 测温元件 外径尺寸 使用温度 外鞘材质 铠装长度L 引出导线S 绝缘电阻值
K或E 推荐双支 Φ3或Φ4 0~600℃ 1Cr18Ni9Ti或316 最大长度<120M 推荐2M

20℃时,>1000MΩ/500VDC
500℃时,>5MΩ/500VDC
*660℃时,>5MΩ/500VDC

推荐Φ5或Φ6 0~800℃
注:1、铠装热电偶的绝缘层具有有限的导电性,绝缘电阻值随铠装热电偶长度的增加而减小,因此铠装热电偶的电导率用Sm-1表示(等于Ω-1*m-1),所以对于长度大于1m的铠装热电偶的最小绝缘电阻用Ω*m或MΩ*m表示,小于1M的用MΩ表示;
  2、“*”特殊要求选用,订货时就注明。

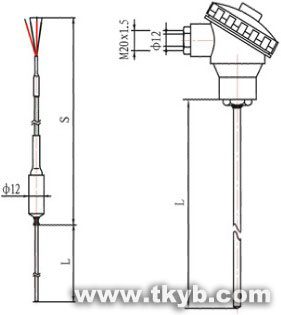

三、产品选型

带补偿导线式铠装热电偶

接线盒式铠装热电偶

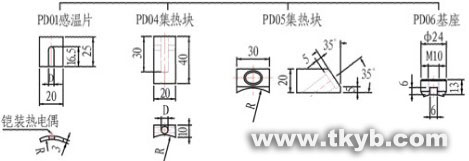

四、外形结构图
