一体化温度变送器(隔爆)热电偶/热电阻



1、应用

   通常和显示仪表、记录仪表、电子计算机等配套使用,输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

2、 te点

  1. 二线制输出4-20mA,抗干扰能力强;
  2. 节省补偿导线及安装温度变送器费用;
  3. 性能稳定,使用寿命长;
  4. 冷端温度自动补偿,非线性校正电路;

3、工作原理

   防爆热电偶利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
   热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

4、主要参数

 产品执行标准

  1. IEC584
  2. IEC751
  3. IEC1515
  4. JB/T5518-91
  5. JB/T7391-94

5、测温范围及允差

1)热电阻测温范围及允差

型 号 分 度 号 测温范围℃ 精度等ji 允许偏差
WZPB Pt100 -200-+500

Aji Bji

±(0.15+0.002ItI)

±(0.30+0.005 ItI)

WZCB Cu50  Cu100 -50-+100   ±(0.30+0.005 ItI)

2)热电偶测温范围及允差

型  号 分 度 号 允  差  等  ji
I II
允 差 值 测温范围℃ 允 差 值 测温范围
WRNB  K ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WREB E ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-800 0.004 ItI 333-900
WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-750 0.004 ItI 333-750
WRCB T ±1.5℃ -40-125 ±1℃ -40-133
±0.004 ItI 125-350 0.0075 ItI 133-1000

6、输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100

7、输出方法: 二线制

8、精度等ji
  温度变送器精度等ji:0.1 0.2  0.5
  显示器精度等ji:模拟指示式2.5ji;数字显示式0.5ji.

9、供电电源:24V.DC±10℅

10、防护等ji:IP65

11、防爆等ji

  隔爆型:dⅡBT4   dⅡCT5   dⅡCT6
  本质an全型:iaⅡCT6

12、绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

13、热响应时间

   当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;

14、基本误差:仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

15、工作环境

安装场所等ji 温  度 ℃ 相 对 湿 度 % 大气压力KPa
Cx1 -25-+55  5-95 86-106
Cx2  -25-+70
Cx3 -40-+80

16、支撑管长度确定:温度变送器的工作温度由支撑管所造成的壳体升温同环境之和,支撑管所造成的壳体升温见下图。

17、取证一览表:

防 爆 ji 别 防 爆 证 号 认 证 机 构
dⅡBT4 GYB97151 NEPSI
dⅡBT4    GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4  GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI

 注:NEPSI防爆认证系guo家ji仪器仪器仪表防爆an全监督检验站

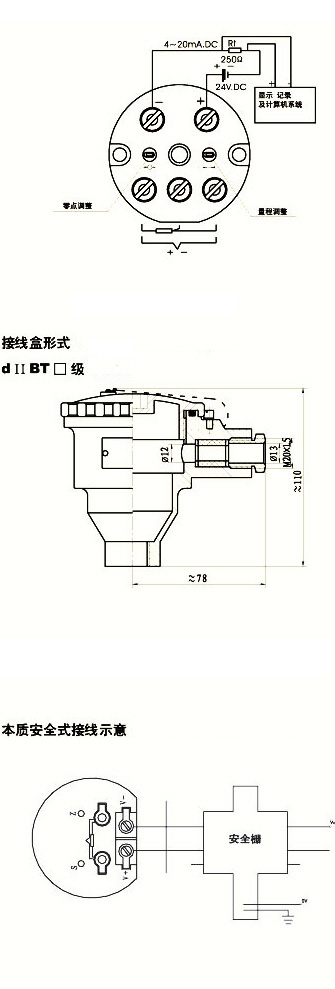

18、仪表接线方式

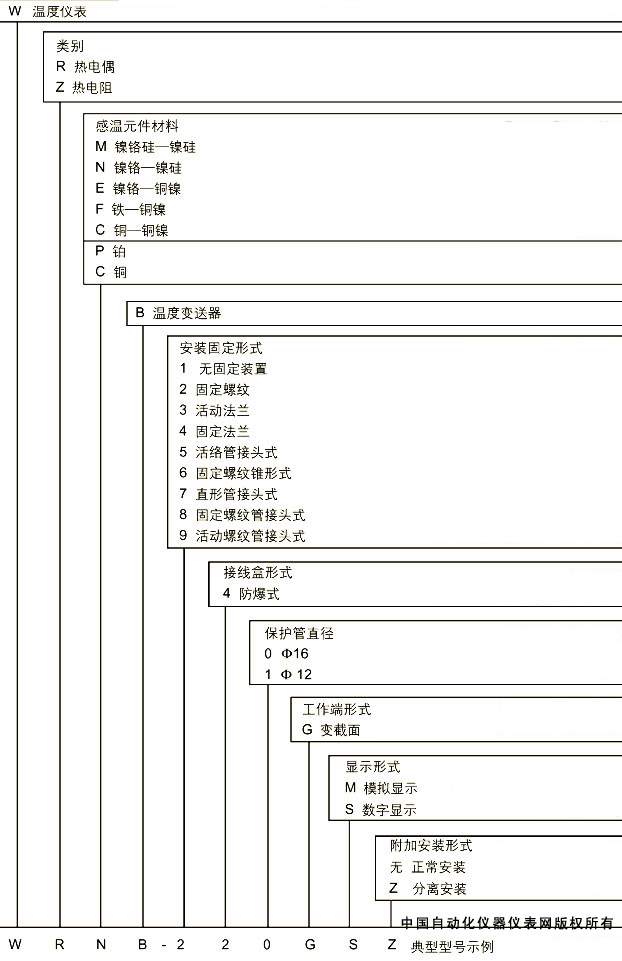

19、型号命名规则

20、型号及规格举例

无固定装置(其它传感器选型参见装配热电偶/阻隔爆热电偶/阻)

型 号 分度号 测温范围℃ 热响应时间 隔爆等ji 规   格
d  L

WRMB-140

WRMB-140G

K 0-800 <90S

dⅡBT4

dⅡCT5

dⅡCT6

iaⅡCT6

Φ16

300X150

350X200

400X250

450X300

500X350

550X400

650X500

900X750

1150X1000

1650X1500

2150X2000

<24S

WRNB-140

WRNB-140G

N 0-800 <90S
<24S

WREB-140

WREB-140G

E 0-600 <90S
<24S

WRCB-140

WRCB-140G

T 0-350 <90S
<24S

WRFB-140

WRFB-140G

J 0-55 <90S
<24S

WZPB-141

WZPB-141G

Pt100 -200-500 <120S Φ12
<24S

WZCB-141

WZCB-141G

Cu50 -50-100 <120S
<24S

  1)热电偶Iji   热电阻Aji按协议订货;

  2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。

21、选型须知

  a 型号

  b 分度号

  c 防爆等ji

  d 热电偶(阻)精度等ji

  e 温度变送器(显示器) 精度等ji

  f 安装固定形式

  g 保护管材质

? h 长度或插入深du
